Chevrolet Spark (2016-2020…) — блок предохранителей
Chevrolet Spark (2016-2020…) — Схема блока предохранителей
Год производства: 2016, 2017, 2018, 2019, 2020.
Предохранитель прикуривателя (розетка) в Шевроле Спарк Он расположен в блоке предохранителей на приборной панели (см. предохранитель «APO» (дополнительная розетка питания)).
Блок предохранителей панели приборов
Расположение блока предохранителей
Он расположен на приборной панели (со стороны водителя), за крышкой.
Схема блока предохранителей
Назначение предохранителей и реле во внутреннем блоке предохранителей
| имя | описание |
|---|---|
| ОНСТАР | OnStar |
| СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА / И Т.Д. | Модуль управления HVAC/ECC |
| IPC | Комплект индикаторов приборной панели |
| MTC | Модуль управления коробкой передач |
| РД | Радио |
| BCM1 (AT S&S) | Модуль управления кузовным оборудованием 1 (остановить и запустить бесступенчатую коробку передач) |
| НЕКОТОРОЕ/ЮЖНАЯ АФРИКА | ВОСА; Помощь при парковке сзади. |
| DLC | Разъем для передачи данных |
| ЕСКЛ | Электроблокировка рулевой колонки |
| SDM | Датчик и диагностический модуль |
| ТРАНСД | ТРАНСД/DC-DC преобразователь |
| АКИ | 2019-2020: Ионизатор качества воздуха. |
| ETCS | Электронная система взимания платы за проезд |
| LPM | Линейный силовой модуль |
| PEPS | Пассивный вход; Пассивный запуск. |
| DLIS (нет AT S&S). | Выключатель питания с дискретной логикой (стоп и старт без вариатора) |
| FCA | Предупреждение о столкновении |
| IPC | Комплект индикаторов приборной панели |
| РЛАД | Светодиодный сигнальный отражатель экрана |
| HLLD ПО | Переключатель регулировки угла наклона фар |
| FRT PWR WNDW | лобовое стекло |
| ЗАДНИЙ PWR WNDW | Задние электрические стеклоподъемники |
| пустой | Не используется |
| МТА | Модуль автоматической механической коробки передач |
| APO | Дополнительная электрическая розетка |
| С / КРЫША | Люк |
| CGM | Модуль центральной входной двери (2018) |
| пустой | Не используется |
| BCM8 | Модуль управления кузовным оборудованием 8 |
| BCM7 | Модуль управления кузовным оборудованием 7 |
| BCM6 | Модуль управления кузовным оборудованием 6 |
| BCM5 | Модуль управления кузовным оборудованием 5 |
| BCM4 | Модуль управления кузовным оборудованием 4 |
| BCM3 | Модуль управления кузовным оборудованием 3 |
| BCM2 (сенза AT S&S) | Модуль управления кузовным оборудованием 2 (остановить и запустить сенза вариатор). |
| BCM1 (не AT S&S) | Модуль управления кузовным оборудованием 1 (остановить и запустить сенза вариатор). |
| ДЛИС (AT S&S). | Выключатель питания с дискретной логикой (остановить и запустить бесступенчатую коробку передач). |
| SWC БКЛТ | Подсветка рулевого колеса |
| Пустой | Не используется |
| ТРАНС (200/400Вт) / ЛОГИСТИКА | Инвертор постоянного тока постоянного тока; Логистика. |
| EXP PWR WNDW | Быстрые электростеклоподъемники для водителя |
| FOAG | Двигатель вентилятора |
| ХТД/СЕДИЛЕ | Подогрев передних сидений |
| Центр ОВиК | модуль отопления, вентиляции и кондиционирования |
| HTD/STR | Рулевое колесо с подогревом |
| BCM2 (AT S&S) | Модуль управления кузовным оборудованием 2 (остановить и запустить бесступенчатую коробку передач) |
| RLY1 | Логистическое реле |
| RLY2 | Дополнительное силовое реле/стоп-аксессуар |
| RLY3 | Вспомогательное реле прерывистого резерва мощности |
| RLY4 | Активируйте реле |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

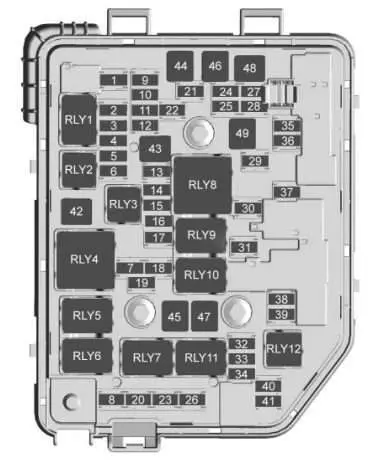

Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
ЧИТАТЬ Chevrolet Prisma и Celta (2010-2012 гг.) – блок предохранителей и реле
| Нет. | описание |
|---|---|
| 1 | Подъемная дверная защелка |
| 2 | 2016-2018: Не используется; 2019-2020: Датчик выходной скорости коробки передач. |
| 3 | Задний противотуманный фонарь |
| 4 | Обогрев наружных зеркал |
| 5 | Люк |
| 6 | Модуль управления бесступенчатой коробкой передач |
| 7 | Датчик массового расхода воздуха |
| 8 | 2016-2018: Вспомогательный насос отопления; 2019-2020: Не используется. |
| 9 | клапан АБС |
| 10 | Регулируемый контроль натяжения |
| 11 | Камера заднего вида |
| 12 | Не используется |
| 13 | Не используется |
| 14 | Модуль управления двигателем; Модуль управления коробкой передач. |
| 15 | Модуль управления впрыском топлива; Доброжелательность. |
| 16 | Двигатель топливного насоса |
| 17 | Модуль управления двигателем 1 |
| 18 | Модуль управления двигателем 2 |
| 19 | Инжектор; Включить. |
| 20 | Кондиционер |
| 21 | Интеллектуальный датчик заряда батареи |
| 22 | Электроблокировка рулевой колонки |
| 23 | Вентилятор охлаждения – низкий |
| 24 | 2016-2018: Не используется; 2019-2020: Датчик системы виртуальных ключей. |
| 25 | Моторизованное управление наружными зеркалами заднего вида |
| 26 | аккумуляторная батарея модуля управления двигателем, модуль управления коробкой передач |
| 27 | Электромагнитный клапан вентиляции цилиндров |
| 28 | 2016-2018: Выключатель педали тормоза; 2019-2020: Не используется. |
| 29 | Автоматическое обнаружение присутствия |
| 30 | Электродвигатель корректора фар |
| 31 | Корно |
| 32 | Передние противотуманные фары |
| 33 | Светофор слева |
| 34 | Светофор справа |
| 35 | 2016-2018: Не используется; 2019-2020: Системный модуль для виртуальных ключей доступа. |
| 36 | Задний стеклоочиститель |
| 37 | Луче ди Свольта в Синистре |
| 38 | Мотор стиральной машины |
| 39 | Луче ди свольта дестра |
| 40 | Не используется |
| 41 | 2016-2018: Не используется; 2019-2020: Датчик системы виртуальных ключей. |
| 42 | Запуск 2 |
| 43 | Электрощит с бортовой шиной |
| 44 | Автоматическая механическая коробка передач |
| 45 | Запуск 1 |
| 46 | насос АБС |
| 47 | Вентилятор охлаждения – высокий |
| 48 | Мотор переднего стеклоочистителя |
| 49 | Аксессуары; Постоянная мощность аксессуаров. |
| Реле | |
| RLY1 | Задний противотуманный фонарь |
| RLY2 | Модуль управления коробкой передач |
| RLY3 | Двигатель топливного насоса |
| RLY4 | Запуск 2 |
| RLY5 | Кондиционер |
| RLY6 | 2016-2018: Вспомогательный насос отопления; 2019-2020: Не используется. |
| RLY7 | Вентилятор охлаждения – низкий |
| RLY8 | Выполнить; Кривошипный механизм. |
| RLY9 | 2016-2018: ВР/ТРН; 2019-2020: Подруливающее устройство. |
| RLY10 | Запуск 1 |
| RLY11 | Вентилятор охлаждения – высокий |
| RLY12 | Передние противотуманные фары |
