Chevrolet Sonic, Aveo (2017-2020) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
2017, 2018, 2019, 2020.

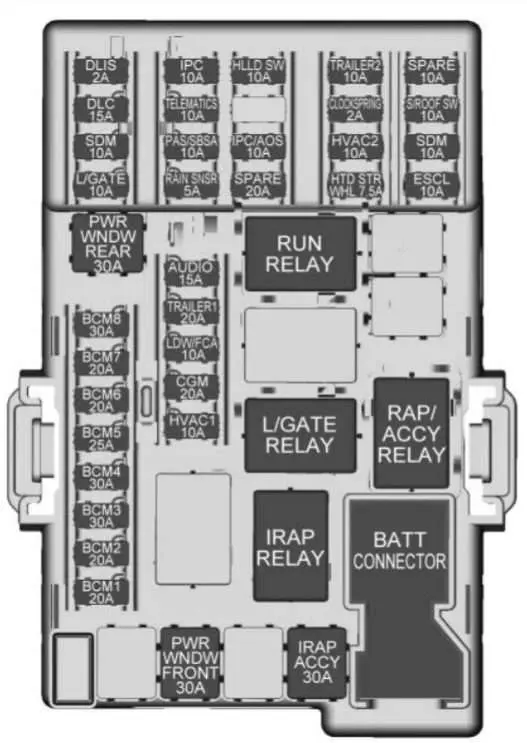

Панель инструментов
Блок предохранителей расположен на панели приборов (со стороны водителя) под крышкой.
| имя | описание |
|---|---|
| DLS | Дискретный логический переключатель зажигания |
| DLC | Разъем канала передачи данных |
| SDM | Датчик и диагностический модуль |
| Л/ВОРОТА | Крышка багажника |
| PWR WNDW ЗАДНИЙ | Заднее электростеклоподъемник |
| BCM8 | Модуль управления кузовным оборудованием 8 |
| BCM7 | Модуль управления кузовным оборудованием 7 |
| BCM6 | Модуль управления кузовным оборудованием 6 |
| BCM5 | Модуль управления кузовным оборудованием 5 |
| BCM4 | Модуль управления кузовным оборудованием 4 |
| BCM3 | Модуль управления кузовным оборудованием 3 |
| BCM2 | Модуль управления кузовным оборудованием 2 |
| BCM1 | Модуль управления кузовным оборудованием 1 |
| IPC | Приборная доска |
| ТЕЛЕМАТИКА | Телематика |
| ПАС/ВОСА | Система помощи при парковке/система предупреждения о боковых слепых зонах |
| ДОЖДЬ СНСР | Стеклоочиститель с датчиком дождя |
| АУДИО | Аудио |
| ТРЕЙЛЕР1 | Трейлер 1 |
| LDW/FCA | Предупреждение о выезде с полосы движения/Предупреждение о лобовом столкновении |
| CGM | Модуль центрального шлюза |
| ОВК1 | Отопление, вентиляция и кондиционирование 1 |
| HLLD ПО | Автоматический переключатель угла наклона фар |
| МПК/АОС | Комбинация приборов/дисплей автоматического обнаружения пассажиров |
| РИКАМБИО | – |
| ТРЕЙЛЕР2 | Буксирный крюк 2 |
| ЧАСОВАЯ ПРУЖИНА | «ЧАСЫ ВЕСНА» |
| ОВК2 | Отопление, вентиляция и кондиционирование 2 |
| ХТД СИЛ ЗХЛ | Рулевое колесо с подогревом |
| ЗАПАСНОЙ | – |
| ПО НА КРЫШЕ | Переключатель люка |
| СИГАРЫ АПО | Дополнительная розетка |
| ЕСКЛ | Электрическая блокировка рулевого управления |
| PWR WNDW FRT | Электрические передние стеклоподъемники |
| ИРАП АКЦИ | IRAP-аксессуар |
| СОЕДИНЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ | Разъем батареи |
| ЗАПУСК РЕЛЕ | Запустите реле |
| РЕЛЕ L/ВОРОТ | Реле задней двери |
| ИРАП РЕЛЕ | IRAP-реле |
| РЕЛЕ RAP/ACCY | Вспомогательное питание/вспомогательное реле сохранено |

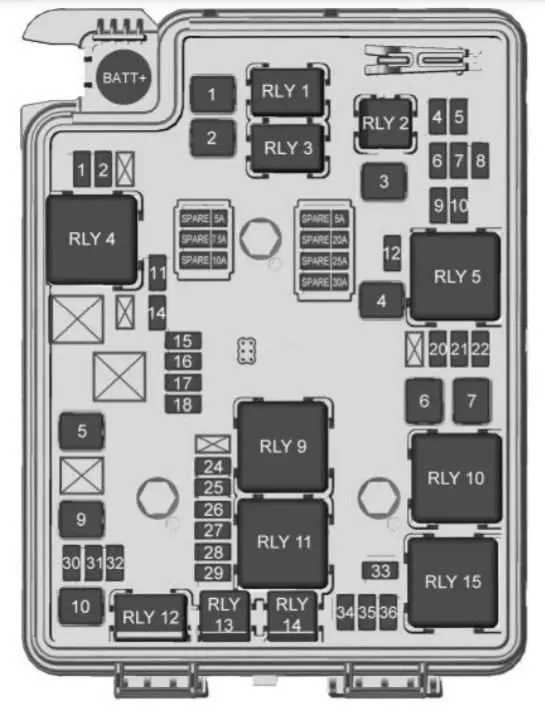

Моторный отсек, 1,8 л
| Минипредохранители | описание |
|---|---|
| 1 | клапан АБС |
| 2 | Люк |
| 4 | Задний противотуманный фонарь (при наличии) |
| 5 | Наружное зеркало заднего вида/выключатель стеклоподъемника |
| 6 | Автоматическое обнаружение пассажиров/ROS |
| 7 | Пассивный ввод/пассивный запуск |
| 8 | Регулируемый контроль натяжения |
| 10 | Датчик заряда батареи не используется/умный |
| 11 | Обогреватель заднего стекла |
| 12 | Электрическая блокировка рулевого управления |
| 13 | Не используется / клапан SAI (при наличии) |
| 14 | Наружное зеркало заднего вида с подогревом |
| 15 | Подогрев передних сидений |
| 16 | Модуль управления топливной системой 1 |
| 17 | Воздухозаборник контейнера |
| 18 | Опрыскиватель |
| 19 | Топливный насос (если имеется) |
| 20 | Модуль управления двигателем 5 |
| 21 | Модуль управления энергосистемой 2 / уровень |
| 22 | 1 х преобразователь постоянного тока/модуль управления переключением передач |
| 24 | Модуль управления двигателем 1 |
| 25 | Бобина |
| 26 | Модуль управления двигателем 4 |
| 27 | Модуль управления двигателем 3 |
| 28 | Модуль управления двигателем 2 |
| 29 | Форсунка/катушка зажигания |
| 30 | Модуль управления двигателем |
| 31 | Муфта кондиционера |
| 32 | Модуль управления коробкой передач |
| 33 | Корно |
| 34 | Передние противотуманные фары |
| 35 | Левая фара дальнего света |
| 36 | Правая фара дальнего света |
| J-корпусный предохранитель | |
| 1 | Передний стеклоочиститель |
| 2 | Насос антиблокировочной системы тормозов |
| 3 | воздуходувка |
| 4 | МЭК старт/старт |
| 6 | Вентилятор охлаждения К4 |
| 7 | Вентилятор охлаждения К5 |
| 8 | Насос SAI (при наличии) |
| 9 | Электрический вакуумный насос |
| 10 | Главная |
| Реле | |
| РЛИ 1 | Управление стеклоочистителем переднего стекла |
| РЛИ 2 | Задний противотуманный фонарь (при наличии) |
| РЛИ 3 | Скорость работы дворников переднего стекла |
| РЛИ 4 | Задний противотуманный фонарь |
| РЛИ 5 | Шестерня / Кривошип |
| РЛИ 6 | Не используется / клапан SAI (при наличии) |
| РЛИ 8 | Топливный насос (если имеется) |
| РЛИ 9 | Насос SAI (при наличии) |
| РЛИ 10 | Вентилятор охлаждения К3 |
| РЛИ 11 | P / T |
| РЛИ 12 | Главная |
| РЛИ 13 | Муфта кондиционера |
| РЛИ 14 | Фары дальнего света |
| РЛИ 15 | Вентилятор охлаждения К1 |
ЧИТАТЬ Chevrolet Cruze J300 (2008-2016) – блок предохранителей и реле
Моторный отсек, 1,4 л
| Минипредохранители | описание |
|---|---|
| 1 | Антиблокировочный клапан тормозной системы |
| 2 | Люк |
| 4 | Задний противотуманный фонарь (при наличии) |
| 5 | Наружное зеркало заднего вида/выключатель стеклоподъемника |
| 6 | Автоматическое обнаружение пассажиров/ROS |
| 7 | Пассивный ввод/пассивный запуск |
| 8 | Регулируемый контроль натяжения |
| 9 | Задний стеклоочиститель |
| 10 | Датчик заряда батареи не используется/умный |
| 11 | Обогреватель заднего стекла |
| 12 | Электрическая блокировка рулевого управления |
| 14 | Наружное зеркало заднего вида с подогревом |
| 15 | Подогрев передних сидений |
| 16 | Модуль управления топливной системой 1 |
| 17 | Воздухозаборник контейнера |
| 18 | Опрыскиватель |
| 20 | Модуль управления двигателем 5 |
| 21 | Модуль управления энергосистемой 2 / уровень |
| 22 | Модуль управления коробкой передач 1 / Преобразователь постоянного тока в постоянный ток |
| 24 | Модуль управления двигателем 1 |
| 25 | Бобина |
| 26 | Модуль управления двигателем 4 |
| 27 | Модуль управления двигателем 3 |
| 28 | Модуль управления двигателем 2 |
| 29 | Форсунка/катушка зажигания |
| 30 | Модуль управления двигателем |
| 31 | Муфта кондиционера |
| 32 | Модуль управления коробкой передач |
| 33 | Корно |
| 34 | Передние противотуманные фары |
| 35 | Левая фара дальнего света |
| 36 | Правая фара дальнего света |
| Предохранители J-корпуса | |
| 1 | Передний стеклоочиститель |
| 2 | Насос антиблокировочной системы тормозов |
| 3 | воздуходувка |
| 4 | МЭК старт/старт |
| 5 | Электрическое сиденье |
| 6 | Вентилятор охлаждения К4 |
| 7 | Вентилятор охлаждения К5 |
| 9 | Электрический вакуумный насос |
| 10 | Главная |
| Реле | |
| РЛИ 1 | Управление стеклоочистителем переднего стекла |
| РЛИ 2 | Задний противотуманный фонарь (при наличии) |
| РЛИ 3 | Скорость работы дворников переднего стекла |
| РЛИ 4 | Задний противотуманный фонарь |
| РЛИ 5 | Шестерня / Кривошип |
| РЛИ 9 | Вентилятор охлаждения К2 |
| РЛИ 10 | Вентилятор охлаждения К3 |
| РЛИ 11 | P / T |
| РЛИ 12 | Главная |
| РЛИ 13 | Муфта кондиционера |
| РЛИ 14 | Фары дальнего света |
| РЛИ 15 | Вентилятор охлаждения К1 |
