Chevrolet Sonic, Aveo (2012-2016) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
2012, 2013, 2014, 2015, 2016.
Панель инструментов
| Номер | описание |
|---|---|
| 1 | ДЛИС |
| 2 | Разъем канала передачи данных |
| 3 | Воздушная подушка |
| 4 | Крышка багажника |
| 5 | резерв |
| 6 | Модуль управления кузовным оборудованием 8 |
| 7 | Модуль управления кузовным оборудованием 7 |
| 8 | Модуль управления кузовным оборудованием 6 |
| 9 | Модуль управления кузовным оборудованием 5 |
| 10 | Модуль управления кузовным оборудованием 4 |
| 11 | Модуль управления кузовным оборудованием 3 |
| 12 | Модуль управления кузовным оборудованием 2 |
| 13 | Модуль управления кузовным оборудованием 1 |
| 14 | Приборы |
| 15 | Су Стар |
| 16 | Ультразвуковая система помощи при парковке сзади. |
| 17 | Информационный центр для водителей |
| 18 | Аудио |
| 19 | трейлер |
| 20 | VLB |
| 21 | ШЕВИСТАР |
| 22 | Отопление, вентиляция, кондиционирование |
| 23 | HDLPALC |
| 24 | сцепление |
| 25 | Комбинация приборов/автоматическое обнаружение пассажиров |
| 26 | Подушка безопасности активирована/развернута |
| 27 | Запустите реле |
| 28 | Задняя дверь разблокирована |
| 29 | Запуск трейлера / Запуск |
| 30 | Весенние часы |
| 31 | Отопление, вентиляция, кондиционирование |
| 32 | резерв |
| 33 | Люк |
| 34 | легче |
| 35 | резерв |
| 36 | Задние электрические стеклоподъемники |
| 37 | Передние электрические стеклоподъемники |
| 38 | РЭП/АКСИ |
| 39 | Преобразователь постоянного тока в постоянный |
| 40 | Быстрое управление стеклоподъемником водителя вверх/вниз. |
| 41 | PTC2 |
| 42 | PTC1 |
| 43 | Разъем батареи |

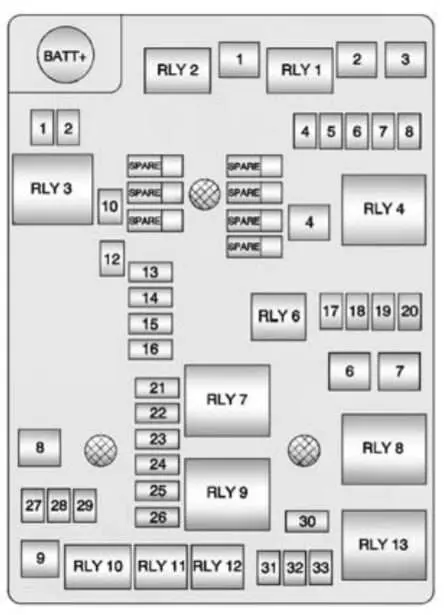

Моторный отсек (двигатели LUV и LUW)
| Номер | описание |
|---|---|
| Минипредохранители | |
| 1 | Антиблокировочный клапан тормозной системы |
| 2 | Люк |
| 3 | Не используется |
| 4 | Задний стеклоочиститель |
| 5 | Регулируемый контроль натяжения |
| 6 | Жидкость для антиблокировочной системы тормозов |
| 7 | Автоматическое обнаружение пассажиров/ROS |
| 8 | Внешнее зеркало заднего вида |
| 9 | Не используется |
| 10 | Обогреватель заднего стекла |
| 11 | Не используется |
| 12 | Наружное зеркало заднего вида с подогревом |
| 13 | Подогрев переднего сиденья |
| 14 | Модуль управления топливной системой 1 |
| 15 | Гибкое топливо |
| 16 | Опрыскиватели |
| 17 | Топливный насос (1,8 л) |
| 18 | Модуль управления двигателем 5 |
| 19 | Модуль управления энергосистемой 2 / уровень |
| 20 | Модуль управления коробкой передач 1 |
| 21 | Модуль управления двигателем 1 |
| 22 | Бобина |
| 23 | Модуль управления двигателем 4 |
| 24 | Модуль управления двигателем 3 |
| 25 | Модуль управления двигателем 2 |
| 26 | Форсунка/катушка зажигания |
| 27 | Модуль управления двигателем |
| 28 | Муфта компрессора кондиционера |
| 29 | Модуль управления коробкой передач |
| 30 | Корно |
| 31 | Передние противотуманные фары |
| 32 | Левый дальний свет |
| 33 | Светофор справа |
| РЕЗЕРВ | резерв |
| Предохранители типа J | |
| 1 | Насос антиблокировочной системы тормозов |
| 2 | Передний стеклоочиститель |
| 3 | воздуходувка |
| 4 | МЭК старт/старт |
| 5 | Не используется |
| 6 | Вентилятор охлаждения К5 |
| 7 | Вентилятор охлаждения К4 |
| 8 | Исполнительный вице-президент |
| 9 | Главная |
| Реле | |
| РЛИ 1 | Реле управления передним стеклоочистителем |
| РЛИ 2 | Реле скорости переднего дворника |
| РЛИ 3 | Реле обогрева заднего стекла |
| РЛИ 4 | Реле запуска/пуска |
| РЛИ 5 | Не используется |
| РЛИ 6 | Реле топливного насоса (1.8 л) |
| РЛИ 7 | Реле вентилятора охлаждения K2 (1.4 л) |
| РЛИ 8 | Реле вентилятора охлаждения K3 (1,8 л), Сильноточное реле вентилятора охлаждения K3 (1,4 л) |
| РЛИ 9 | Реле силового агрегата |
| РЛИ 10 | Запустите сильноточное реле |
| РЛИ 11 | Реле муфты компрессора кондиционера |
| РЛИ 12 | Реле дальнего света |
| РЛИ 13 | Реле вентилятора охлаждения K1 |

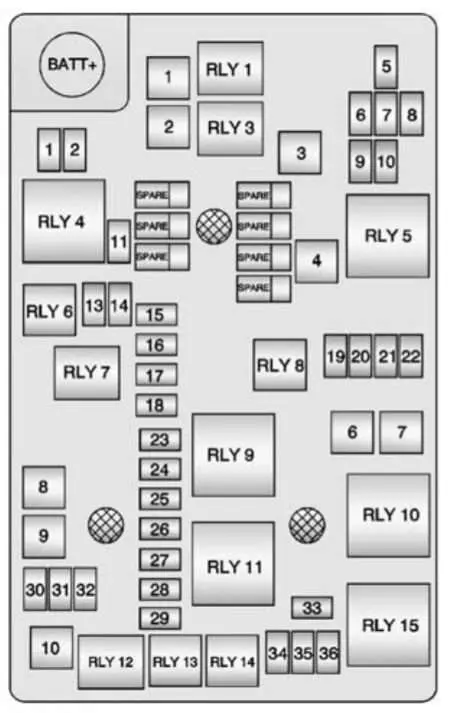

Моторный отсек (двигатель LWE)
| Номер | описание |
|---|---|
| Минипредохранители | |
| 1 | Антиблокировочный клапан тормозной системы |
| 2 | Люк |
| 3 | Не используется |
| 4 | Переменная мощность водяного насоса |
| 5 | Внешнее зеркало заднего вида |
| 6 | ОСА/РОС |
| 7 | АБС масло |
| 8 | Регулируемый контроль натяжения |
| 9 | Задний стеклоочиститель |
| 10 | Не используется / IBS (при наличии) |
| 11 | Обогреватель заднего стекла |
| 12 | Не используется/Электрическая блокировка рулевого управления (при наличии) |
| 13 | Не используется / клапан SAI (при наличии) |
| 14 | Наружное зеркало заднего вида с подогревом |
| 15 | Подогрев переднего сиденья |
| 16 | Модуль управления топливной системой 1 |
| 17 | Воздухозаборник контейнера |
| 18 | Опрыскиватели |
| 19 | Топливный насос (если имеется) |
| 20 | Модуль управления двигателем 5 |
| 21 | Модуль управления энергосистемой 2 / уровень |
| 22 | 1 модуль управления коробкой передач / преобразователь постоянного тока в постоянный |
| 23 | Мощность вспомогательного водяного насоса |
| 24 | Модуль управления двигателем 1 |
| 25 | Бобина |
| 26 | Модуль управления двигателем 4 |
| 27 | Модуль управления двигателем 3 |
| 28 | Модуль управления двигателем 2 |
| 29 | Форсунка/катушка зажигания |
| 30 | Модуль управления двигателем |
| 31 | Муфта компрессора кондиционера |
| 32 | Модуль управления коробкой передач |
| 33 | Корно |
| 34 | Передние противотуманные фары |
| 35 | Левый дальний свет |
| 36 | Светофор справа |
| Предохранители типа J | |
| 1 | Передний стеклоочиститель |
| 2 | Насос антиблокировочной системы тормозов |
| 3 | воздуходувка |
| 4 | МЭК старт/старт |
| 5 | REC |
| 6 | Вентилятор охлаждения К4 |
| 7 | Вентилятор охлаждения К5 |
| 8 | Насос SAI (при наличии) |
| 9 | Исполнительный вице-президент |
| 10 | Главная |
| Микрореле | |
| РЛИ 1 | Управление стеклоочистителем переднего стекла |
| РЛИ 3 | Скорость работы дворников переднего стекла |
| HC-Микро реле | |
| РЛИ 7 | Вспомогательный водяной насос (при наличии) |
| РЛИ 12 | Главная |
| Реле U-Микро | |
| РЛИ 2 | Переменная мощность водяного насоса |
| РЛИ 6 | Не используется / клапан SAI (при наличии) |
| РЛИ 8 | Топливный насос (если имеется) |
| РЛИ 13 | Муфта компрессора кондиционера |
| РЛИ 14 | Фары дальнего света |
| Мини-реле | |
| РЛИ 4 | Задний противотуманный фонарь |
| РЛИ 5 | Шестерня / Кривошип |
| РЛИ 9 | Насос SAI (при наличии) |
| РЛИ 10 | Вентилятор охлаждения К3 |
| РЛИ 11 | P / T |
| РЛИ 15 | Вентилятор охлаждения К1 |
