Chevrolet Silverado (2019-2022) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
2019, 2020, 2021, 2022.
Вано моторе
| Номер | Использовать |
|---|---|
| 1 | Левый дальний свет |
| 2 | Правый дальний свет |
| 3 | Левая фара |
| 4 | Правая фара |
| 6 | 2019-2021: ТИМ |
| 7 | – |
| 8 | Противотуманные огни |
| 9 | 2019-2020: ВКМ |
| 10 | – |
| 11 | Постановочная полиция |
| 12 | – |
| 13 | Передняя шайба |
| 14 | Задняя шайба |
| 15 | 2019-2021: водитель МСБ. |
| 16 | – |
| 17 | ИЭКЛ 1 |
| 19 | Инвертор CC/CA |
| 20 | 2019: МЭКР 2. 2020–2022: IECR 2 (LD) / EBCM2 (HD) |
| 21 | 2019-2021: пройти МСБ |
| 22 | ИЭКЛ 2 |
| 24 | Эбуст 1 / EBCM 1 |
| 25 | 2019-2021: РЭЦ |
| 26 | – |
| 27 | Корно |
| 28 | – |
| 29 | – |
| 30 | – |
| 31 | – |
| 32 | Обогреватель заднего стекла |
| 33 | Зеркало с подогревом |
| 34 | Левый габаритный фонарь |
| 37 | 2019-2021: Европейский трейлер |
| 38 | 2019-2021: ТИМ |
| 39 | – |
| 40 | Разное зажигание |
| 41 | Стояночный свет для прицепа |
| 42 | Правый габаритный фонарь |
| 44 | – |
| 45 | 2019-2021: Второй ТНВД |
| 46 | Включение модуля управления двигателем |
| 47 | Включение модуля управления коробкой передач |
| 48 | – |
| 49 | Модуль управления коробкой передач |
| 50 | Муфта кондиционера |
| 51 | Форма контроля раздаточной коробки |
| 52 | Передний стеклоочиститель |
| 53 | Высокий центральный стоп-сигнал |
| 54 | Фонарь заднего хода прицепа |
| 55 | Фонарь заднего хода прицепа |
| 56 | САДС |
| 57 | ТТПМ/СБЗА |
| 58 | 2019: Антипасто. 2020–2022: Стартер (LD и HD DSL) |
| 60 | Активное управление топливом 1 |
| 61 | VES |
| 62 | Интегрированный модуль управления шасси/CVS |
| 63 | Аккумулятор прицепа |
| 65 | Вспомогательная силовая установка под капотом |
| 66 | Левый электродвигатель вентилятора охлаждения |
| 67 | Активное управление топливом 2 |
| 68 | – |
| 69 | 2019: Шестерня стартера. 2020-2022: Стартер (LD) / Стартер (HD Gas) |
| 71 | Ventilatore |
| 72 | Правый вентилятор охлаждения |
| 73 | Тормоз прицепа/левый поворотник |
| 74 | 2019-2021: ТИМ 2022: Интерфейсный модуль прицепа 1 |
| 75 | DEFC |
| 76 | БДС ГСЧ электрический |
| 78 | Модуль управления двигателем |
| 79 | Вспомогательный аккумулятор |
| 80 | Насос охлаждения кабины |
| 81 | Правый тормоз прицепа/указатель поворота |
| 82 | 2019-2021: ТИМ 2022: Интерфейсный модуль прицепа 2 |
| 83 | ФЗМ |
| 84 | Тормоз прицепа |
| 85 | ING |
| 86 | Модуль управления двигателем |
| 87 | Форсунка B четная |
| 88 | Датчик O2 Б |
| 89 | Датчик O2 А. |
| 90 | Инжектор Какой-то странный |
| 91 | Управление дроссельной заслонкой модуля управления двигателем |
| 92 | 2019-2021: Крутой вентиляторный клатч 2022: Cool Fan Clutch / Aeroshutter |
| Реле | |
| 5 | Маяк |
| 18 | Инвертор CC/CA |
| 23 | Обогреватель заднего стекла |
| 35 | Стояночный фонарь |
| 36 | Шестерня / Кривошип |
| 43 | 2019-2021: Второй ТНВД |
| 59 | Муфта кондиционера |
| 64 | 2019: Антипасто. 2020-2021: Стартер (LD и HD DSL) / Муфта вентилятора охлаждения (HD Gas) 2022: Стартер (LD и HD DSL) |
| 70 | 2019: Шестерня стартера. 2020-2022: Стартер (LD) / Стартер (HD Gas) |
| 77 | Система наведения |
ЧИТАТЬ Chevrolet Camaro (1988-1992) – блок предохранителей и реле

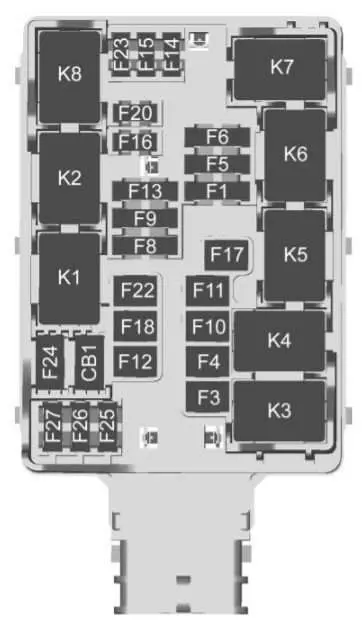

Левый держатель предохранителя панели приборов
Он расположен на краю приборной панели со стороны водителя.
| Номер | описание |
|---|---|
| F1 | Подогрев левого/правого задних сидений |
| F3 | 2019-2020: Европейский трейлер |
| F4 | – |
| F5 | 2019–2020: Передний стол 2021–2022 гг. : Запасной / MFEG (многофункциональные терминальные ворота) |
| F6 | Подогрев и охлаждение левого/правого сидений |
| F8 | 2019-2020: Развлечения для задних пассажиров/противоугонная система |
| F9 | Модуль пассивного ввода/пассивного запуска/драйвера |
| F10 | – |
| F11 | 2019-2020: Зонтик |
| F12 | Электро пассажирское сиденье |
| F13 | Экспортный ВОМ / Дополнительное оборудование 1 |
| F14 | – |
| F15 | – |
| F 16 | Усилитель звука |
| F17 | MFEG (Многофункциональные терминальные ворота) |
| F18 | – |
| F20 | Конечные ворота |
| F22 | Сдвижное заднее стекло |
| F23 | – |
| F24 | – |
| F25 | – |
| F26 | – |
| F27 | – |
| Переключатели | |
| CB1 | – |
| Реле | |
| K1 | Заднее сдвижное окно открыто |
| K2 | Сдвижная крышка заднего стекла |
| K3 | Основной МФЭГ 1 |
| K4 | Незначительный МФЭГ 1 |
| K5 | Незначительный МФЭГ 2 |
| K6 | Основной МФЭГ 2 |
| K7 | 2019-2020: Защита от краж |
| K8 | – |

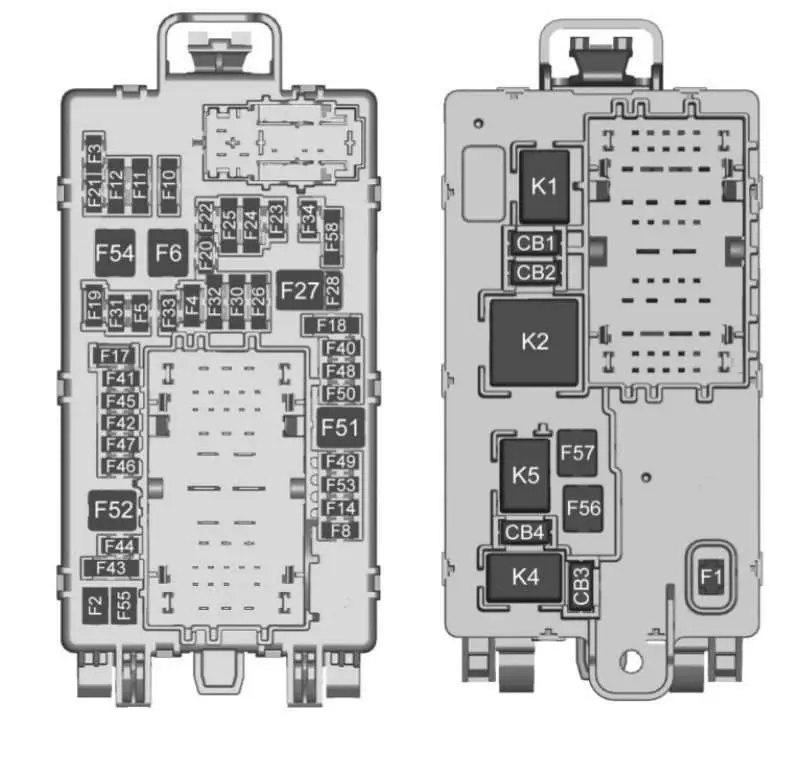

Правый держатель предохранителя панели приборов
Он расположен на краю приборной панели со стороны пассажира.
Чтобы получить доступ к задней части блока предохранителей:
1. Нажмите на язычок в верхней части замка;
2. Вытащите верхнюю часть блока;
3. Для переустановки выполните шаги 1–2 в обратном порядке.
| Номер | описание |
|---|---|
| F1 | Правая дверь |
| F2 | Левая дверь |
| F3 | Универсальная удаленная система |
| F4 | – |
| F5 | – |
| F6 | Передний вентилятор |
| F8 | Поясничный переключатель |
| F10 | Модуль управления кузовным оборудованием 6 / Модуль управления кузовным оборудованием 7 |
| F11 | Модуль блока сиденья/колонны |
| F12 | Модуль управления кузовным оборудованием 3 / Модуль управления кузовным оборудованием 5 |
| F14 | Зеркальный/оконный модуль |
| F17 | Органы управления на рулевом колесе |
| F18 | Модуль обработки видео/обнаружение препятствий |
| F19 | Дискретный логический переключатель зажигания (DLIS). |
| F20 | Охлаждаемые сиденья |
| F21 | НЕТ ПДУ |
| F22 | Рулевое колесо с подогревом |
| F23 | РАЗНОЕ ПДУ |
| F24 | 2019-2021: Включение панели приборов/крыши 2022: Коробка отбора мощности / Дополнительный отражатель дисплея / Комбинация приборов / Модуль центральной двери / Внутреннее зеркало заднего вида / Переключатель модуля потолочной консоли |
| F25 | Включение отопления, вентиляции и кондиционирования / Дополнительная система отопления, вентиляции и кондиционирования |
| F26 | Опция USB-портов/специального оборудования сохраняла питание для аксессуаров. |
| F27 | Дополнительная розетка питания / Дополнительный выключатель питания |
| F28 | Разъем питания/аккумулятора для аксессуаров |
| F30 | Датчик и диагностический модуль/Стояночный тормоз |
| F31 | Модуль управления кузовным оборудованием 4 |
| F32 | Специальное оборудование / подключение к каналу передачи данных |
| F33 | Модуль управления кузовным оборудованием 8 |
| F34 | Индикатор зарядки |
| F40 | Модуль центрального шлюза (CGM) |
| F41 | Развлечения 1 |
| F42 | Телематическая коммуникационная платформа (TCP) |
| F43 | – |
| F44 | 2019-2021: Активное управление вибрацией (АВМ). |
| F45 | Модуль управления кузовным оборудованием 2 |
| F46 | Отопление, вентиляция и кондиционирование / Батарея 1 |
| F47 | Приборная панель/аккумулятор |
| F48 | Модуль управления коробкой передач |
| F49 | Модуль управления кузовным оборудованием 1 |
| F50 | – |
| F51 | Батарея 1 |
| F52 | Батарея 2 |
| F53 | – |
| F54 | Люк |
| F55 | Сиденье водителя с электрорегулировкой |
| F56 | Преобразователь постоянного тока 1 |
| F57 | Преобразователь постоянного тока 2 |
| F58 | Информационно-развлекательная система 2 |
| Переключатели | |
| CB1 | Дополнительная розетка питания 2 |
| CB2 | 1 дополнительная розетка/прикуриватель |
| CB3 | 2019-2021: Дополнительная розетка 3 |
| CB4 | 2019-2021: Дополнительная розетка 4 |
| Реле | |
| K1 | Шестерня / Кривошип |
| K2 | Сохраняемая мощность аксессуаров / Аксессуары 1 |
| K4 | 2019-2021: Сохранение мощности аксессуаров / Аксессуары 2 |
| K5 | – |
