Chevrolet S10 и Blazer (2008-2011) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
2008, 2009, 2010, 2011.
Блок предохранителей в моторном отсеке
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | 10 А. | Главное реле впрыска топлива ECM (2,4 л бензина) (2,4 л Flexpower – при наличии) |
| F2 | 15A | Система охлаждения (дизель 2.8 л, механическая/электронная) |
| F3 | 10 А. | Блок управления двигателем (2,4 л бензиновый / 2,4 л Flexpower — при наличии), реле топливного насоса (2,4 л бензиновый / 2,4 л Flexpower — оборудован / 2,8 л с электронной трансмиссией), переключатель давления масла в зажигании двигателя (2,4 л бензиновый / 2,4 л Flexpower) – Если есть) |
| F4 | – | Не используется |
| F5 | – | Не используется |
| F6 | 10 А. | Главное реле впрыска (дизель с электронным управлением 2,8 л) |
| F7 | – | Не используется |
| F8 | – | Не используется |
| F9 | – | Не используется |
| F10 | 10 А. | Система холодного запуска, катушка DIS и блок управления двигателем Flexpower 2.4 л (при наличии) |
| F11 | – | Не используется |
| F12 | 10 А. | Реле питания модуля ABS и реле неисправности ABS |
| F13 | – | Не используется |
| F14 | вентиляции | Главное реле впрыска (дизель с электронным управлением 2,8 л) |
| F15 | 15A | реле звукового сигнала |
| F 16 | вентиляции | реле ближнего света |
| F17 | вентиляции | реле дальнего света |
| F18 | – | Не используется |
| MF01 | 30A | Вентилятор радиатора – низкая скорость |
| MF02 | 30A | Вентилятор радиатора – высокая скорость |
| MF03 | 60A | Цепь подачи напряжения – аккумулятор |
| MF04 | 60A | Начало силинки |
| MF05 | 60A | Свечи накаливания (если имеются) |
| MF06 | 40A | внутренний вентилятор |
| MF07 | 60A | Тормоза с АБС – все четыре колеса |
| MF08 | 50A | Цепь подачи напряжения – аккумулятор |
| MF09 | 50A | Силовая цепь – кнопка горит |
| MF10 | 50A | Силовая цепь – кнопка горит |
| K6 | реле ближнего света | |
| K8 | реле дальнего света | |
| K13 | Реле вентилятора радиатора – высокая скорость | |
| K14 | Реле вентилятора радиатора – низкая скорость | |
| K14.1 | Реле вентилятора радиатора – последовательно/параллельно | |
| K18 | Реле главного впрыска Flexpower 2,4 л (при наличии) и бензиновый двигатель 2,4 л | |
| K24 | Запустите реле | |
| K36 | Реле компрессора кондиционера | |
| K43 | Реле внутренней вентиляции – максимальная скорость | |
| K72 | Реле неисправности системы ABS | |
| K80 | Главное реле системы впрыска | |
ЧИТАТЬ Chevrolet Spark (2016-2020…) — блок предохранителей

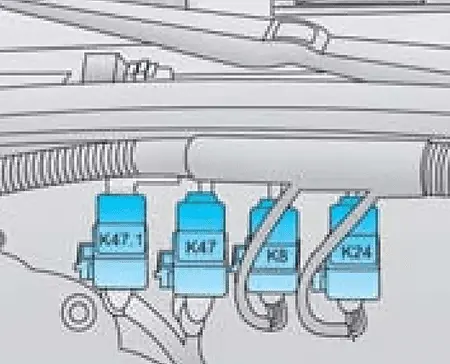

Реле
В пластинчатом своде (дизель с электронным управлением 2,8 л).
| Номер | описание |
|---|---|
| K8 | реле дальнего света |
| K24 | Запустите реле |
| K47 | Реле свечей накаливания (экспорт из Аргентины) |
| K47.1 | Реле свечей накаливания (экспорт из Аргентины) |

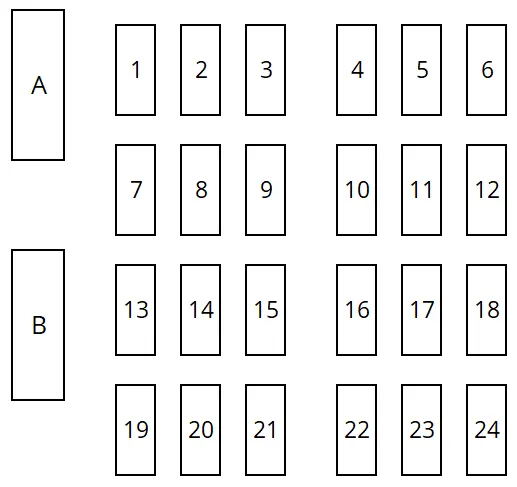

Блок предохранителей в салоне
Блок предохранителей расположен на передней панели (слева) и защищен крышкой.
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | вентиляции | Розетка прикуривателя/аксессуары |
| F2 | 10 А. | Модуль центрального замка и противоугонной сигнализации, ультразвуковой датчик, звуковой сигнал, модуль иммобилайзера (кроме ручного дизельного двигателя) |
| F3 | вентиляции | выключатель |
| F4 | вентиляции | Полный привод – 4х4, приборная панель |
| F5 | 15A | Модуль подушки безопасности, тормозной модуль подушки безопасности (при наличии) |
| F6 | 25A | Переключатель управления вентиляцией, отоплением и кондиционером, клапан регулирования температуры воздуха в помещении, реостат регулирования температуры, реле компрессора кондиционера (дизель с электронным управлением 2,8 л), реле давления кондиционера (дизель с электронным управлением 2,8 л) |
| F7 | 25A | Диагностический разъем АЛДЛ |
| F8 | 30A | Обогреватель заднего стекла (Блейзер) |
| F9 | 15A | Звуковой сигнал фар и фонарей, переключатель тормоза, переключатель на рулевом колесе (только для дизельного двигателя 2.8 л с механической коробкой передач) |
| Выключатель тормоза, выключатель аварийной сигнализации (только для дизельных двигателей 2.8 л с электронным управлением, бензиновых двигателей 2.4 л и Flexpower 2.4 л – при наличии) | ||
| F10 | 5A | Модуль центрального замка и противоугонной сигнализации, модуль иммобилайзера (кроме ручного дизеля) |
| F11 | – | Не используется |
| F12 | 15A | Модуль преобразователя скорости автомобиля (DRAC), выключатель тормоза (ABS), зуммер фар и включение света (только для 2,8-литрового дизельного двигателя с ручным управлением) |
| Выключатель тормоза (ABS) (только для дизельных двигателей с электронным управлением 2.8 л, бензиновых двигателей 2.4 л и Flexpower 2.4 л, при наличии) | ||
| F13 | 10 А. | звуковая система |
| F14 | 10 А. | Подсветка приборной панели |
| F15 | вентиляции | Реле противотуманных фар |
| Реле противотуманных фар и реле стартера (дизель 2.8 л, механика) | ||
| F 16 | 15A | Переключатель сигналов, переключатель фонарей заднего хода |
| F17 | 25A | Переключатель стеклоочистителя и омывателя, электродвигатель стеклоочистителя |
| F18 | 10 А. | Включите сигнал дальнего/ближнего света. |
| F19 | вентиляции | Модуль 4X4 |
| F20 | – | Не используется |
| F21 | 10 А. | Приборная панель, освещение салона, освещение салона |
| F22 | 15A | Выключатель стеклоочистителя и омывателя заднего стекла, электродвигатель стеклоочистителя |
| F23 | 10 А. | Выключатель обогрева заднего стекла, компас, зеркало с электроприводом и переключатель стеклоочистителя/омывателя с электроприводом |
| F24 | – | Не используется |
| E | вентиляции | Электрический переключатель замка |
| B. | 30A | Электрический выключатель электропривода окна |
ЧИТАТЬ Chevrolet Spark M200, M250 (2005-2009 гг.) – блок предохранителей и реле

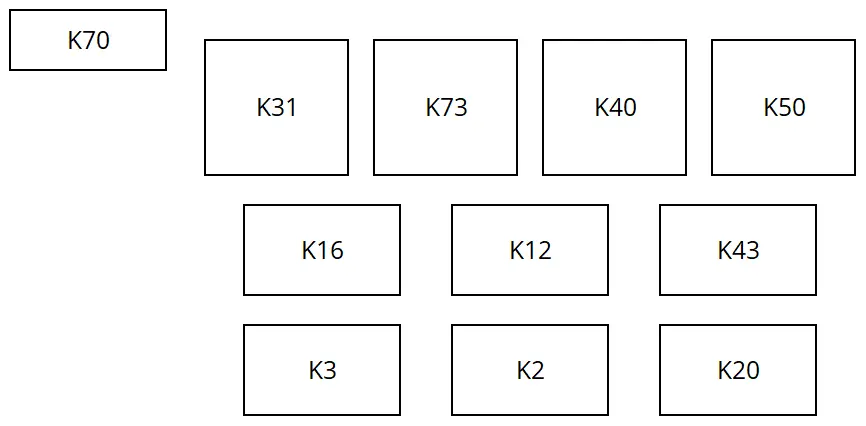

Реле
Он расположен за прикуривателем (панель приборов).
Примечание. Если какая-либо из вышеперечисленных систем выйдет из строя, сначала проверьте состояние предохранителей на предмет перегорания предохранителей. Если предохранители в идеальном состоянии, скорее всего, проблема в реле. В этом случае осторожно доставьте автомобиль к авторизованному дилеру или в ремонтную мастерскую Chevrolet для ремонта или позвоните в дорожный сервисный центр Chevrolet и запросите буксировку, если автомобиль не заводится.
| Номер | описание |
|---|---|
| K2 | Реле сигнальной лампы противоугонной сигнализации – LD |
| K3 | Реле сигнализации противоугонной сигнализации – Ll |
| K12 | Реле активации звукового сигнала |
| K16 | Реле топливного насоса (не относится к ручному дизелю) |
| K20 | Реле холодного запуска (Flexpower – если имеется) |
| K31 | Включите сигнальное реле |
| K40 | Реле заднего стеклоочистителя и омывателя ветрового стекла |
| K43 | Внутреннее реле вентилятора (только для дизеля с электронным управлением) |
| K70 | реле блокировки |
| K73 | Реле противотуманных фар |
| K50 | Реле стартера (только для ручного дизеля) |
