Chevrolet S10 (2012-2016) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
2012, 2013, 2014, 2015, 2016.

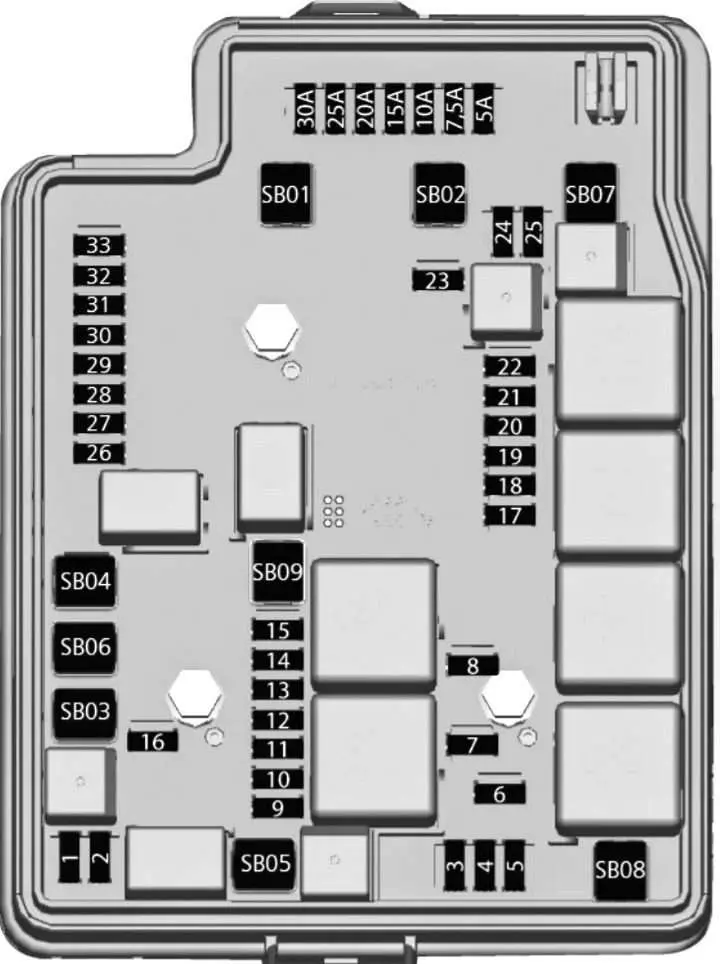

Блок предохранителей в моторном отсеке
Блок предохранителей расположен в передней левой части моторного отсека. Разблокируйте крышку, поднимите ее и снимите.
Примечание. Главный держатель предохранителя подключен к положительному выводу аккумуляторной батареи. При необходимости замените его у дилера Chevrolet.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 10 А. | Муфта компрессора кондиционера |
| 2 | – | – |
| 3 | 15A | замена |
| 4 | – | – |
| 5 | 15A | Корно |
| 6 | 15A | передние противотуманные фары |
| 7 | 10 А. | левая фара |
| 8 | 10 А. | Правая фара |
| 9 | 10 А. | Вентилятор охлаждения (бензин 3,6 л) |
| Модуль управления двигателем (дизель) | ||
| 10 | 15A | Реле трансмиссии дизеля (3) |
| вентиляции | Реле коробки передач (3) (бензин/гибкое) | |
| 11 | вентиляции | Модуль управления двигателем (1) (дизель) |
| 25A | Модуль управления двигателем (1) (бензиновый/гибкий) | |
| 12 | 10 А. | Реле силового агрегата (1) |
| 13 | 10 А. | Реле силового агрегата (2) |
| 14 | 15A | Реле силового агрегата (4) |
| 15 | 15A | Сигнал реле запуска/пуска |
| 16 | 15A | Модуль контроля тяги |
| 17 | 10 А. | Модуль корректора фар и раздаточная коробка |
| 18 | 10 А. | Электропитание – Панель приборов – Кондиционер – Модуль подушки безопасности |
| 19 | вентиляции | Топливный насос (бензин/дизель) |
| 20 | 5A | замена |
| 21 | 30A | Обогреватель заднего стекла |
| 22 | 15A | Обогреватель наружного зеркала заднего вида |
| 23 | 15A | Отопление кабины (дизель) |
| 24 | – | – |
| 25 | 10 А. | Насос омывателя лобового стекла |
| 26 | 10 А. | Помощь при парковке сзади |
| 27 | 5A | модуль управления кузовом |
| 28 | 7.5A | Реле холодного запуска (только для двигателей 2.4 л Flex) |
| 29 | 30A | модуль АБС |
| 30 | 10 А. | Звуковой сигнал/реле противоугонной сигнализации |
| 31 | 15A | модуль управления кузовом |
| 32 | 10 А. | Модуль управления двигателем (аккумулятор) |
| 33 | 10 А. | Кабель связи между модулями |
| SB01 | 50A | Модуль насоса ABS |
| SB02 | 30A | Модуль управления раздаточной коробкой (4х4) |
| SB03 | 60A | Модуль свечей накаливания (дизель) |
| вентиляции | Модуль топливного насоса (керосин/гибкий) | |
| SB04 | – | – |
| SB05 | 30A | соленоид стартера |
| SB06 | 30A | Очиститель окон |
| SB07 | 30A | Подогреватель топлива (дизель) |
| 40A | Вентилятор охлаждения 1 (бензин 3,6 л) | |
| 30A | Вентилятор охлаждения 1 (керосин/гибкий) | |
| SB08 | 40A | Вентилятор охлаждения 2 (бензиновый/гибкий) |
| 50A | Вентилятор охлаждения 2 (бензин 3,6 л) | |
| SB09 | 30A | Вакуумный насос (бензин 3,6 л) |
| RLY1 | Аксенсионе дель моторе | |
| RLY2 | Звуковой сигнал (внутреннее реле) | |
| RLY3 | светофор | |
| RLY4 | Противотуманные фары (внутреннее реле) | |
| RLY5 | Отопление кабины (внутреннее реле на плате) | |
| RLY6 | Холодный запуск (внутреннее реле) | |
| RLY7 | Помощник | |
| RLY8 | Управление стеклоочистителем переднего стекла | |
| RLY9 | Скорость работы дворников переднего стекла | |
| RLY10 | задний противотуманный фонарь | |
| RLY11 | Система наведения | |
| RLY12 | муфта кондиционера | |
| RLY13 | Вентилятор охлаждения 1 / подогреватель топлива | |
| RLY14 | вентилятор охлаждения 2 | |
| RLY15 | Помощник | |
| RLY16 | Помощник | |
| RLY17 | – | |
| RLY18 | Запустить/Запустить | |
| RLY19 | бензонасос | |
| RLY20 | Насос омывателя ветрового стекла (внутреннее реле) | |
| RLY21 | Омыватель заднего стекла (внутреннее реле) | |
ПРОЧИТАЙТЕ Chevrolet Equinox (2009-2017) – блок предохранителей и реле

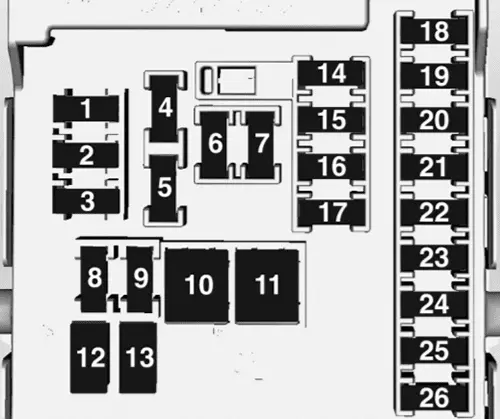

Блок предохранителей на приборной панели
Блок предохранителей расположен за бардачком.
- Откройте слайд.
- Нажмите на боковые стороны слайда.
- Поднимите седельную сумку до щелчка и снимите ее в направлении стрелки.
Соберите камеру в обратном порядке.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 15A | Автоматическая система отопления, вентиляции и кондиционирования/подогрев сидений |
| 2 | 15A | Модуль управления кузовом (6) |
| 3 | 15A | Модуль управления кузовом (5) |
| 4 | вентиляции | Прикуриватель и электрическая розетка |
| 5 | 2A | Часовая пружина/органы управления на рулевом колесе |
| 6 | 30A | Электрический стеклоподъемник/подключение радио |
| 7 | вентиляции | розетка |
| 8 | 15A | Модуль управления кузовом (2) |
| 9 | 15A | Модуль управления кузовом (4) |
| 10 | 30A | Модуль управления кузовом (8) |
| 11 | 40A | Резервное питание 12 В и аксессуары. |
| 12 | – | – |
| 13 | – | – |
| 14 | 7.5A | Разъем канала передачи данных (DLC) |
| 15 | 10 А. | Модульная подушка безопасности (SDM) |
| 16 | 10 А. | Комбинация приборов (IPC) |
| 17 | вентиляции | Радио |
| 18 | 30A | Вентилятор системы отопления, вентиляции и кондиционирования воздуха |
| 19 | 5A | Внешние зеркала заднего вида |
| 20 | 10 А. | секрет |
| 21 | 10 А. | Головка управления системой отопления, вентиляции и кондиционирования воздуха |
| 22 | 2A | Interruttore di Accensione |
| 23 | 15A | Модуль управления кузовом (1) |
| 24 | 15A | Модуль управления кузовом (3) |
| 25 | вентиляции | Электрический переключатель окон |
| 26 | 25A | электрическое сиденье |
