Chevrolet Prisma и Celta (2010-2012) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
2010, 2011, 2012.

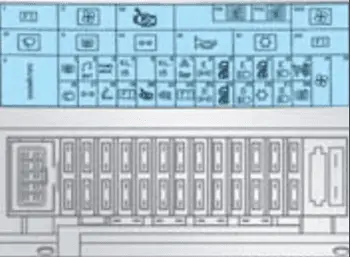

Блок предохранителей в салоне
Блок предохранителей расположен на крышке приборной панели слева от рулевой колонки и закрыт крышкой.
- снимите крышку; потяните его снизу.
- Чтобы установить крышку, совместите точки крепления в верхней части корпуса и надавите на нижнюю часть до фиксации.
Не пытайтесь открыть крышку блока предохранителей, вытащив ее из перчаточного ящика (если он имеется).
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 30A | Обогреватель заднего стекла |
| 2 | 15A | Освещение салона/освещение багажника |
| 3 | 5A | Питание – аккумулятор: приборная панель/система иммобилайзера двигателя |
| 4 | 5A | Питание ключа зажигания: приборная панель/система иммобилайзера двигателя/катушка реле компрессора кондиционера; |
| 5 | – | Не используется |
| 6 | 5A | Реле питания катушки ключа зажигания: обогревателя стекол/вентиляции салона с кондиционером и переключателем освещения вентиляции салона |
| 7 | 10 А. | Звуковой сигнал/аварийный сигнал/холодный запуск насоса резервуара (при наличии) |
| 8 | 10 А. | Габаритные огни — левая сторона/подсветка аудиосистемы/подсветка приборной панели |
| 9 | 20A | Модуль комфорта (электрические стеклоподъемники передних дверей и электрические замки – 4 двери) (при наличии) |
| 10 | 10 А. | Дальний свет — левая сторона |
| 11 | 20A | Модуль комфорта (электрические стеклоподъемники передних дверей и электрические замки – 4 двери) (при наличии) |
| 12 | 10 А. | Ближний свет — левая сторона |
| 13 | 20A | Модуль комфорта (сигнализация) |
| 14 | 20 А. | Двигатель внутреннего вентилятора без кондиционера (maxifuse) |
| 15 | – | Не используется |
| 16 | 30A | Омыватель лобового стекла и дворник/задний дворник |
| 17 | 10 А. | Цепи зажигания после ключа: указатели поворота/датчик скорости |
| 18 | 15A | Розетка для аксессуаров/аудиосистема |
| 19 | 15A | звуковая система |
| 20 | 10 А. | Цепи питания ключа зажигания: катушка реле холодного запуска (если имеется), питание соленоида холодного запуска/подогреваемого кислородного датчика. |
| 21 | 10 А. | Стоп-сигнал/фонарь заднего хода |
| 22 | 7.5 | Ключ зажигания – ЕСМ |
| 23 | 10 А. | Габаритные огни – правая сторона/подсветка номерного знака |
| 24 | 20A | Модуль комфорта (электрические стеклоподъемники передних дверей и электрические замки – 4 двери) (при наличии) |
| 25 | 10 А. | Дальний свет — правая сторона |
| 26 | 15A | компрессор кондиционера |
| 27 | 10 А. | Ближний свет — правая сторона |
| 28 | 5A | Питание катушки реле вентилятора радиатора |
ЧИТАТЬ Chevrolet Spark M300 (2010-2015) – блок предохранителей и реле
Реле
Реле расположены в блоке предохранителей.
| Номер | цвет | описание |
|---|---|---|
| I | фиолетовый | бензонасос |
| II | Зеленый | Внутренний вентилятор, минимальная скорость кондиционера |
| III | Зеленый | Холодный запуск (при наличии) |
| IV | черный | Очиститель окон |
| v | Зеленый | Обогреватель заднего стекла |
| VI | красный | картель |
| VII | фиолетовый | Вентилятор/отопитель/минимальная скорость с кондиционером |
| VIII | фиолетовый | Вентилятор/отопление/максимальная скорость с кондиционером и без него |
| IX | Зеленый | Корно |
| X | – | АЛПЛ- Диагностика |
| XI | оранжевый | Компрессор кондиционера |
| XII | Грэй | главное реле |
| XIII | коричневый | Внутренний вентилятор (основной) с кондиционером |
Макси блок предохранителей
Большой блок предохранителей расположен рядом с аккумулятором в моторном отсеке.
Замена максифуса:
- Отсоедините положительный провод от аккумулятора.
- Извлеките блок предохранителей Maxi и снимите его крышку.
- Удалите перегоревший предохранитель. Перегоревший предохранитель можно распознать визуально по обрыву внутреннего волокна; в этом случае его необходимо заменить оригинальным равной емкости. Максимальный предохранитель подлежит замене только после выявления и устранения причины неисправности.
- Установите на место крышку коробки и установите блок предохранителей Maxi на место.
- Подсоедините положительный провод к аккумулятору.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 20 А. | Система диагностики/система управления двигателем (впрыск/ECM/топливный насос) |
| 2 | 30A | Система освещения/аудиосистема/иммобилайзер двигателя |
| 3 | 30A | Вентилятор радиатора (автомобили без кондиционера) |
| 4 | 30A | Обогрев заднего стекла/Звуковой сигнал/Предупреждающий знак/Система холодного запуска (ECONO.FLEX) |
| 5 | 60A | Цепь питания ключа зажигания (после систем ключей зажигания) |
| 6 | 40A | Вентилятор радиатора (автомобили с кондиционером) |
