Chevrolet Prisma (2013-2019) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
2013, 2014, 2015, 2016, 2017, 2018, 2019.
Блок предохранителей в моторном отсеке
Блок предохранителей расположен в передней левой части моторного отсека. Разблокируйте крышку, поднимите ее и снимите.
Некоторые из главных предохранителей расположены в коробке над положительным выводом аккумуляторной батареи. При необходимости обратитесь к дилеру Chevrolet или в авторизованный сервисный центр для замены.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 25A | неиспользуемый |
| 2 | 7.5A | Наружное зеркало заднего вида, 4 переключателя электростеклоподъемников (дверь водителя) (на версиях с данным оборудованием) |
| 3 | 5A | неиспользуемый |
| 4 | 25A | неиспользуемый |
| 5 | 30A | модуль АБС |
| 6 | 5A | неиспользуемый |
| 7 | 15A | неиспользуемый |
| 8 | 15A | Модуль автоматической коробки передач (при наличии) |
| 9 | 5A | Регулируемый контроль натяжения |
| 10 | 10 А. | Выключатель сцепления, приборная панель, подушка безопасности, модуль управления системой отопления, вентиляции и кондиционирования (при наличии). Запустите и запустите реле/камеру заднего вида. |
| 11 | 20 А. | Задний стеклоочиститель |
| 12 | 30A | задний противотуманный фонарь |
| 13 | 10 А. | неиспользуемый |
| 14 | 7.5A | неиспользуемый |
| 15 | 20 А. | неиспользуемый |
| 16 | 25A | неиспользуемый |
| 17 | 10 А. | Насос холодного запуска, вакуумный выключатель (при наличии) |
| 18 | 10 А. | Модуль управления двигателем, модуль АКПП (при наличии) |
| 19 | вентиляции | бензонасос |
| 20 | 15A | неиспользуемый |
| 21 | 10 А. | Реле вентилятора радиатора, реле кондиционера (при наличии) |
| 22 | 10 А. | неиспользуемый |
| 23 | 10 А. | неиспользуемый |
| 24 | 10 А. | Мойщики окон и средства для мытья окон |
| 25 | 10 А. | насос холодного запуска |
| 26 | 10 А. | МАФ, контейнер |
| 27 | 10 А. | неиспользуемый |
| 28 | 10 А. | Лямбда-зонд переднего и заднего отопителя/лямбда-зонд |
| 29 | 20A | Модуль управления двигателем |
| 30 | 15A | Топливные форсунки 1, 2, 3, 4; модули управления зажиганием 1, 2, 3,4 |
| 31 | 10 А. | Дальний свет (левая сторона) |
| 32 | 10 А. | Дальний свет (правая сторона) |
| 33 | 15A | Модуль управления двигателем |
| 3.4 | 15A | Корно |
| 35 | 10 А. | Компрессор кондиционера (при наличии) |
| 36 | 10 А. | Противотуманные фары (при наличии) |
| 1 | 40A | модуль АБС |
| 2 | 30A | Очиститель окон |
| 3 | 40A | Реле управления системой отопления, вентиляции и кондиционирования воздуха (при наличии) |
| 4 | 30A | неиспользуемый |
| 5 | 40A | неиспользуемый |
| 6 | 30A | неиспользуемый |
| 7 | 40A | неиспользуемый |
| 8 | 30A / 40A | Вентилятор радиатора (пониженная скорость) |
| 9 | 40A | вентилятор радиатора |
| 10 | 20 А. | Вакуумный насос (если имеется) |
| 11 | 30A | Запуск двигателя |
| RLY1 | Запускаем и запускаем реле | |
| RLY2 | бензонасос | |
| RLY3 | неиспользуемый | |
| RLY4 | неиспользуемый | |
| RLY5 | Реле впрыска (главное) | |
| RLY6 | Вентилятор кондиционера/вентилятор охлаждения | |
| RLY7 | Запуск двигателя | |
| RLY8 | Вентилятор радиатора (пониженная скорость) | |
ЧИТАТЬ Chevrolet Camaro (2016-2018) – блок предохранителей и реле

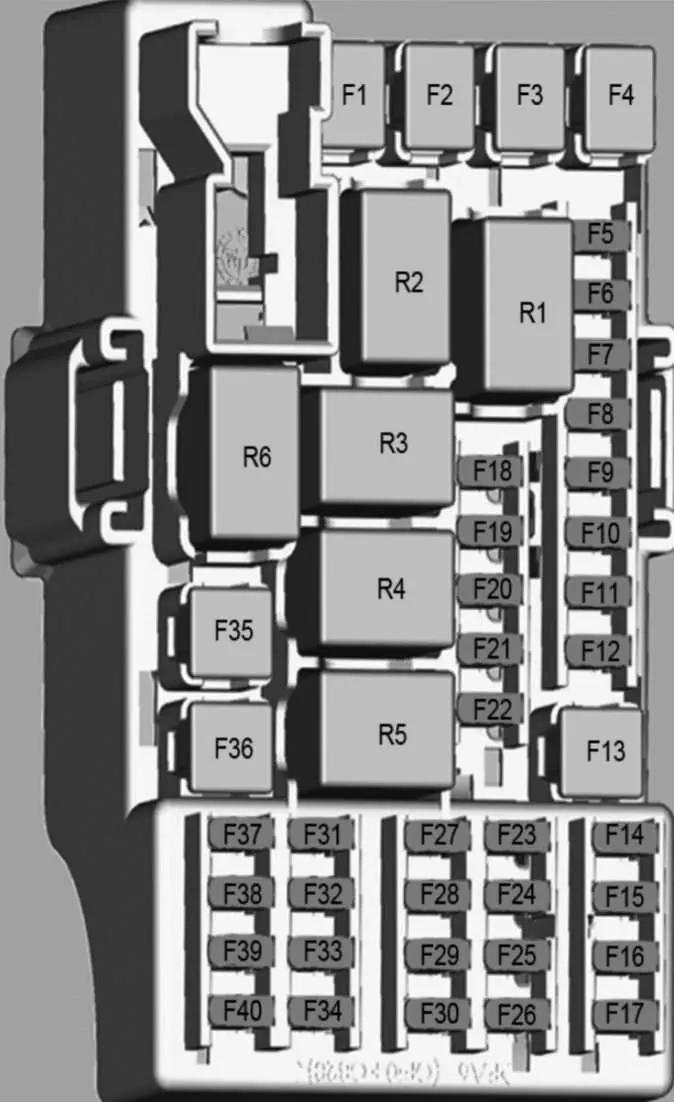

Блок предохранителей на приборной панели
Блок предохранителей на приборной панели расположен в нижней части приборной панели со стороны водителя.
Потяните нижнюю часть вверх и наружу, чтобы открыть крышку.
Или поверните замок влево и потяните за нижнюю часть, чтобы снять его.
| Номер | Ампер [A] | описание |
|---|---|---|
| F5 | 10 А. | BCM 1: Индикатор фар / Индикатор заднего обогревателя / Третий стоп-сигнал / Лампа номерного знака / Управление реле стеклоочистителей / Управление реле зажигания / Сигнал зажигания блока питания / Управление реле модуля замка задней двери / Сигнал тормоза блока Источник питания / Выключатель зажигания (DLIS) / Аксессуары Управление реле/Управление реле омывателя/Управление последовательной связью/Питание датчика мощности тормоза/Питание управления рулевым колесом/Задние противотуманные фары |
| F6 | 10 А. | BCM2: Сигнальная лампа системы запирания (для автомобилей с противоугонной системой) / Управление реле заднего обогревателя / Управление реле омывателя заднего стекла / Управление дополнительным реле стеклоочистителя / Стандартное управление вспомогательной связью / Питание вспомогательного датчика тормозной системы / Управление вспомогательным рулевым колесом Электропитание |
| F7 | 20A | BCM 3: левый ближний свет, правый задний фонарь, левый стоп-сигнал, левый указатель поворота, левый задний фонарь, задний противотуманный фонарь. |
| F8 | 20A | BCM 4: Правый дальний свет/Левый передний габаритный фонарь/Правый стоп-сигнал/Правый указатель поворота/Правый задний фонарь; |
| F9 | 10 А. | BCM 5: Индикатор кондиционера (при наличии)/Управление реле отопления и вентиляции, Модуль управления кондиционером (при наличии)/Управление реле заднего стеклоочистителя |
| F10 | 15A | BCM 6: Потолочное освещение/Освещение багажника (при наличии)/Управление освещением салона |
| F11 | 10 А. | CGM |
| F12 | 30A | BCM 8: Система блокировки дверей (при наличии) |
| F14 | 10 А. | Система открывания задней двери (при наличии) |
| F15 | 10 А. | Система подушек безопасности/автоматическая разблокировка (при наличии) |
| F 16 | 10 А. | диагностический разъем |
| F17 | 2A | замок зажигания |
| F18 | 10 А. | Модуль HVAC (при наличии) |
| F19 | – | Резерв для аксессуаров: электрическая регулировка. |
| F20 | 10 А. | неиспользуемый |
| F21 | – | Резерв для аксессуаров: противоугонная сигнализация |
| F22 | 15A / 20A | Радио |
| F23 | 5A | Датчик дождя (при наличии) |
| F24 | 10 А. | Датчик парковки (при наличии) |
| F25 | – | Резервные аксессуары: центральный замок |
| F26 | 10 А. | панель инструментов |
| F27 | – | неиспользуемый |
| F28 | – | неиспользуемый |
| F29 | 7.5A | сцепление |
| F30 | – | неиспользуемый |
| F31 | – | неиспользуемый |
| F32 | 10 А. | Модуль HVAC (при наличии) |
| F33 | – | неиспользуемый |
| F34 | 2A | Включение контрольных лампочек на рулевом колесе (на версиях с таким оснащением) |
| F37 | – | неиспользуемый |
| F38 | Двадцать лет | Розетка, прикуриватель (на версиях с данным оборудованием) |
| F39 | 10 А. | Резерв для аксессуаров: радио |
| F40 | 10 А. | любезность |
| F1 | 30A | закуска |
| F2 | – | неиспользуемый |
| F3 | 40A / 25A | Электрические стеклоподъемники (левая сторона) |
| F4 | 40A / 25A | Электрические стеклоподъемники (правая сторона) |
| F13 | – | неиспользуемый |
| F35 | 30A | Электрические стеклоподъемники (левая сторона) |
| F36 | – | неиспользуемый |
| RLY1 | неиспользуемый | |
| RLY2 | неиспользуемый | |
| RLY3 | Реле открытия задней двери (при наличии) | |
| RLY4 | закуска | |
| RLY5 | Реле управления вентиляцией и кондиционированием, модуль отопления и вентиляции (если установлен) | |
| RLY6 | Вспомогательное реле (розетка, прикуриватель (на версиях с ним), дополнительная магнитола и лампа подогрева) | |
