Chevrolet Montana и Tornado (2011-2017) – блок предохранителей и реле
Содержание
Замена предохранителей
Блок предохранителей и блок реле расположены под приборной панелью; Для доступа снимите сумку, как показано на рисунке.
Перед заменой предохранителя выключите соответствующий выключатель. Перегоревший предохранитель можно распознать визуально по обрыву внутренней нити накала. Заменяйте предохранитель только после установления причины неисправности (перегрузка, короткое замыкание и т. д.) и всегда используйте оригинальный предохранитель той же мощности. Мы рекомендуем всегда иметь полный комплект предохранителей у официального дилера Chevrolet или в ремонтной мастерской.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 10 А. | Радио (автомобиль без центрального замка и противоугонной сигнализации) |
| 2 | 10 А. | Приборная панель/управление освещением (BCM) |
| 3 | Двадцать | Центральный замок Сигнализация |
| 4 | Двадцать | Прикуриватель (если имеется) Пресс 12В |
| 5 | – | неиспользуемый |
| 6 | 10 А. | Радио (автомобиль с центральным замком и противоугонной сигнализацией) |
| 7 | 15A | Корно |
| 8 | 10 А. | Указатели поворотов (BCM) |
| 9 | Двадцать | Электростеклоподъемник (правая сторона) |
| 10 | 15A | Стоп-сигнал/Центральный стоп-сигнал Обратный свет Подсветка бардачка |
| 11 | – | неиспользуемый |
| 12 | 5A | Радио (функция «вкл/выкл» при зажигании автомобиля) |
| 13 | Двадцать | Реле впрыска (главное) Модуль управление двигателем/датчик двигателя/кондиционер |
| 14 | – | неиспользуемый |
| 15 | Двадцать | Система стеклоподъемников (левая сторона) |
| 16 | 5A | Модуль комбинации приборов (BCM) АБС Модуль управления отоплением, вентиляцией и кондиционированием воздуха Оконные системы (дверные выключатели) |
| 17 | 15A | Выделять |
| 18 | 5A | Модуль управления системой отопления, вентиляции и кондиционирования (автомобиль с центральным замком и противоугонной системой) Ультразвуковой датчик (автомобиль с центральным замком и противоугонной системой) Лампа для чтения (автомобиль с центральным замком и противоугонной сигнализацией) |
| 19 | 10 А. | Насос холодного запуска (гибкий) |
| вентиляции | 10 А. | Система оповещения |
| 21 | Двадцать | Топливный насос Модуль управления двигателем |
| 22 | 5A | Электрические наружные зеркала заднего вида Деактивация системы сигнализации закрытия централизованное (дистанционное управление) Акустическое предупреждение активации ключа |
| 23 | 25A | Тормозной модуль АБС |
| 24 | – | неиспользуемый |
| 25 | 10 А. | диагностический разъем |
| 26 | Двадцать | Передние противотуманные фары Задние противотуманные фары Освещение погрузочной зоны |
| 27 | 15A | подушка безопасности по модулю |
| 28 | 10 А. | Ближний свет (левая сторона) |
| 29 | 10 А. | Габаритный фонарь (передний левый) Габаритный фонарь (сзади справа) Подсветка номерного знака |
| тридцать | – | неиспользуемый |
| 31 | 10 А. | С разрешения Light/Dash Dimmer |
| 32 | 5A | Аварийный выключатель освещения Модуль управления системой отопления, вентиляции и кондиционирования (автомобиль без центрального замка и противоугонной системы) Звуковой сигнал (автомобиль с подушкой безопасности) |
| 33 | 15A | Омыватель стеклоочистителя |
| 34 | 10 А. | Ближний свет (правая сторона) |
| 35 | 10 А. | Габаритный фонарь (передний правый) Габаритный фонарь положение (сзади слева) Модуль управления отоплением, вентиляцией и кондиционированием воздуха («ночной режим») |
| 36 | 7.5A | Кондиционер |
| 37 | 30A | Модуль управления системой отопления, вентиляции и кондиционирования (автомобиль с центральным замком и противоугонной сигнализацией) Ультразвуковой датчик (автомобиль с центральным замком и сигнализацией) Лампа для чтения (автомобиль с центральным замком и противоугонной сигнализацией) Радио (автомобиль с центральным замком и противоугонной системой) противоугонная система) |
| 38 | – | неиспользуемый |

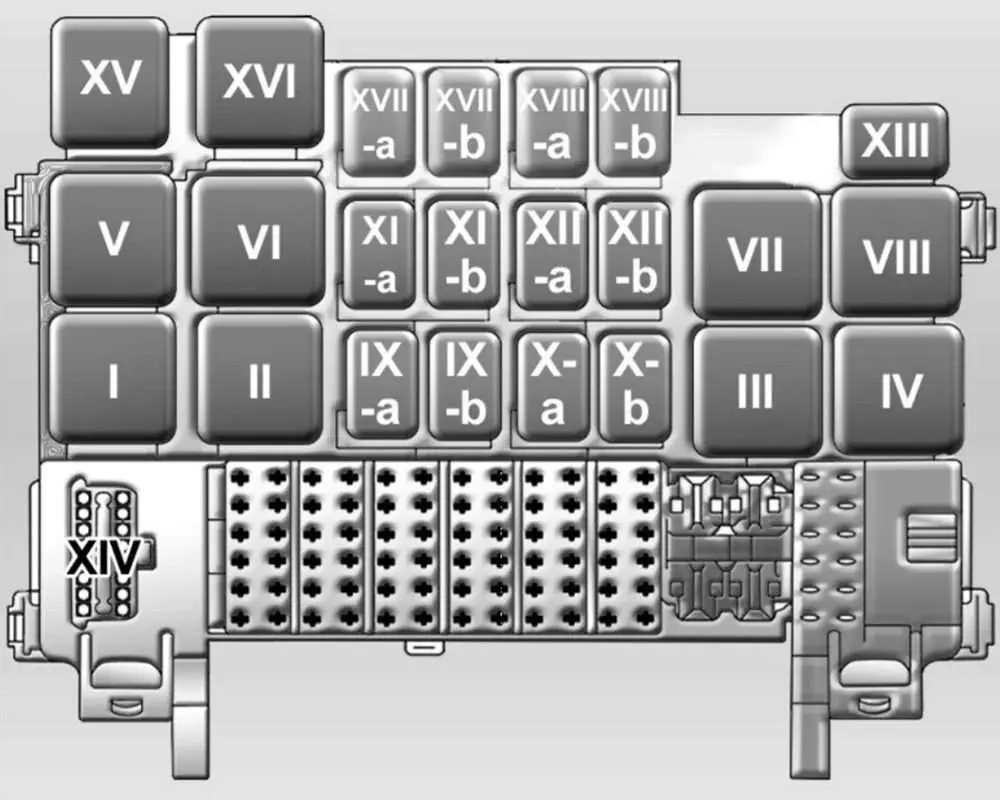

Релейный блок
| Номер | цвет | описание |
|---|---|---|
| I | фиолетовый | бензонасос |
| II | фиолетовый | Инъекция (основная) |
| III | Желтый | Аксенсионе дель моторе |
| IV | черный | Очиститель окон |
| v | – | неиспользуемый |
| VI | Грэй | светофор |
| VII | – | неиспользуемый |
| VIII | зеленый или черный | вентилятор радиатора |
| IX-а | черный | габаритные огни |
| IX-б | черный | Луче ди позиционе |
| IX-а | черный | холодный старт (гибкий) |
| IX-б | черный | компрессор кондиционера |
| XI-а | черный | Звуковой сигнал (автомобили с подушками безопасности) |
| XI-б | черный | освещение багажника |
| XII-а | черный | передние противотуманные фары |
| XII-б | черный | задние противотуманные фары |
| XIII | черный | обратный индикатор |
| XIV | – | разъем для диагностических тестов |
| XV | – | неиспользуемый |
| XVI | зеленый или черный | Вентилятор радиатора (автомобили с кондиционером) |
| 17 век | Зеленый | Предохранитель J-корпуса, 40 А — вентилятор радиатора (только автомобили с бензиновым двигателем) |
| XVII-б | Зеленый | Предохранитель J-Case на 40 А – внутреннее вентиляционное отверстие |
| 18-ый век | – | неиспользуемый |
| XVIII-б | Зеленый | Предохранитель в корпусе J 40А – ABS |
