Chevrolet Montana и Tornado (2003-2010) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

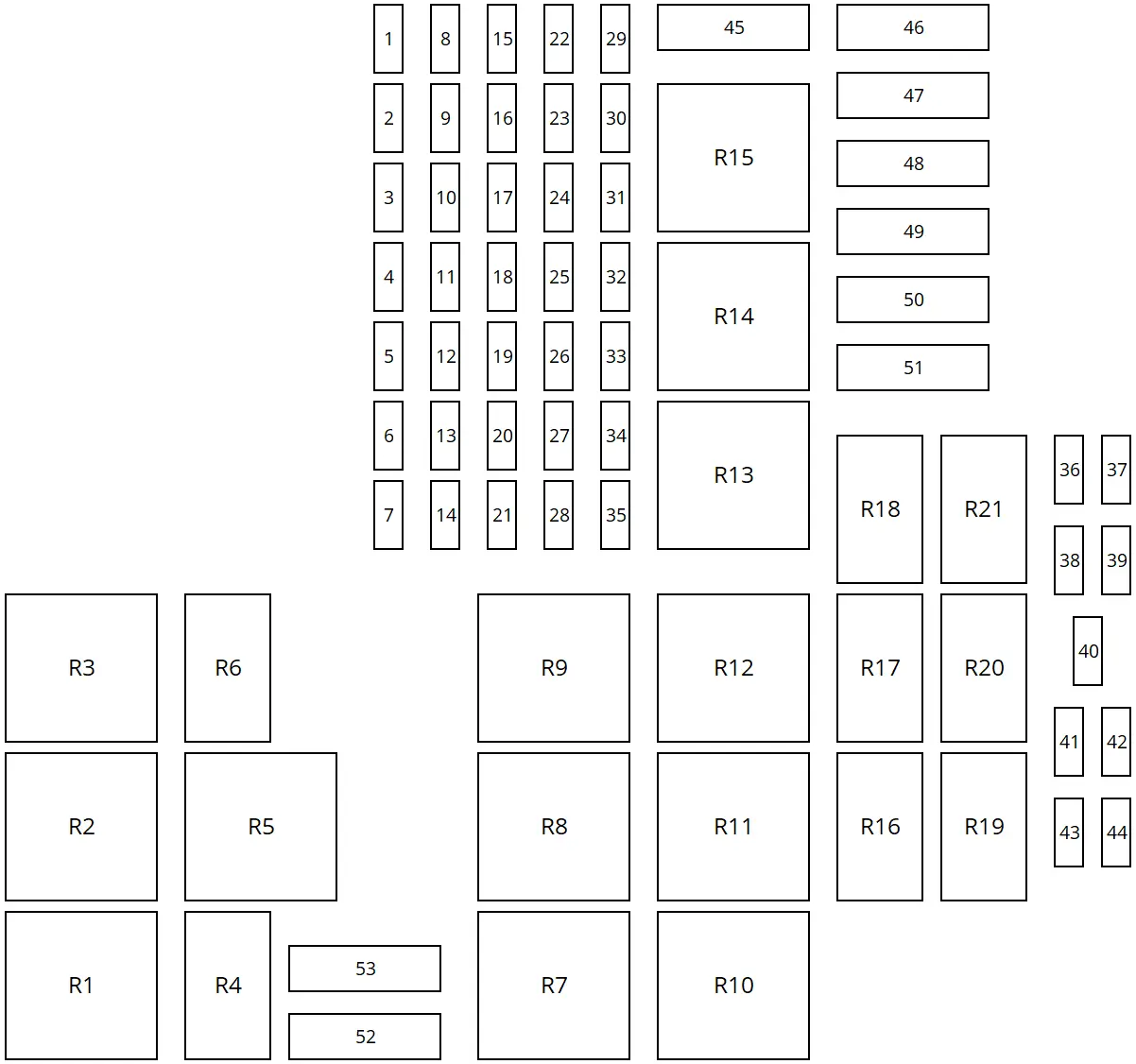

Расположение блока предохранителей и реле
Блок предохранителей расположен в моторном отсеке рядом с расширительным бачком охлаждающей жидкости. Снимите крышку блока предохранителей, потянув ее в сторону.
| Номер | Ампер [A] | описание |
|---|---|---|
| 01 | 7.5 | BCM – общая мощность |
| 02 | 7.5 | Электронный модуль двигателя |
| 03 | 7.5 | Комбинация приборов, диск (TID), аварийка, выключатель света, диагностика, блок управления системой иммобилайзера, реле (стартер, сигнализация, насос стеклоочистителей, звуковой сигнал и поворотники) |
| 04 | 5 | электрические стеклоподъемники |
| 05 | вентиляции | Электростеклоподъемники (переднее левое стекло) |
| 06 | – | Не используется |
| 07 | – | Не используется |
| 08 | 10 | BCM – выключатель питания |
| 09 | вентиляции | Топливный насос, электромагнитный клапан-бак |
| 10 | 10 | Корно |
| 11 | 15 | BCM – указатели поворота |
| 12 | вентиляции | Радио |
| 13 | вентиляции | Электростеклоподъемники (переднее правое окно) |
| 14 | – | Не используется |
| 15 | 10 | насос омывателя лобового стекла |
| 16 | 5 | Датчик противоугонной сигнализации и освещения салона |
| 17 | вентиляции | BCM – электрозамки |
| 18 | – | Не используется |
| 19 | – | Не используется |
| 20 | 10 | Allarme антифурто |
| 21 | – | Не используется |
| 22 | 5 | BCM — Зажигание |
| 23 | пятнадцать | Реле топливного насоса, блок управления двигателем, датчик оборотов, модуль катушки зажигания |
| 24 | 5 | Выключатель света, дисковый (TID), приборная панель |
| 25 | 10 | Люсе дель Френо |
| 26 | 10 | Розетка для аксессуаров, фонарь заднего хода |
| 27 | пятнадцать | Модуль электростеклоподъёмника |
| 28 | 10 | Не используется |
| 29 | вентиляции | Не используется |
| 30 | вентиляции | дворники |
| 31 | пятнадцать | компрессор кондиционера |
| 32 | 5 | Датчик скорости, антиблокировочная система тормозов (ABS) и подушка безопасности |
| 33 | – | Не используется |
| 34 | – | Не используется |
| 35 | 5 | Электропривод наружных зеркал, радио. |
| 36 | 10 | оставил ослепительным |
| 37 | 10 | прямо ослепительно |
| 38 | 5 | левый задний фонарь |
| 39 | 5 | правый задний фонарь |
| 40 | – | Не используется |
| 41 | пятнадцать | передний противотуманный фонарь |
| 42 | – | Не используется |
| 43 | 10 | ближний свет левый |
| 44 | 10 | Правый ближний свет, переключатель света, регулировка фар по высоте |
| 45 | тридцать | Модуль управления отоплением и кондиционером |
| 46 | – | Не используется |
| 47 | – | Не используется |
| 48 | тридцать | Аксенсионе дель моторе |
| 49 | – | Не используется |
| 50 | 40 | Антиблокировочная система тормозов (АБС) |
| 51 | – | Не используется |
| 52 | тридцать | Реле вентилятора радиатора |
| 53 | 40 | Реле вентилятора радиатора |
| 1 | 1. Скорость вентилятора двигателя | |
| 2 | Не используется | |
| 3 | Логика вентилятора двигателя (автомобили с кондиционером) | |
| 4 | компрессор кондиционера | |
| 5 | Логика вентилятора двигателя (автомобили с кондиционером) | |
| 6 | Не используется | |
| 7 | Форсунки | |
| 8 | преобразователь сигналов | |
| 9 | преобразователь сигналов | |
| 10 | Топливный насос, ECM, форсунки, цилиндр | |
| 11 | Не используется | |
| 12 | Не используется | |
| 13 | Кондиционер и внутренняя вентиляция | |
| 14 | Аксенсионе дель моторе | |
| 15 | на | |
| 16 | противотуманные фары | |
| 17 | Противотуманные огни | |
| 18 | Не используется | |
| 19 | ближний свет | |
| 20 | Не используется | |
| 21 | светофор | |
| 22-27 | Не используется | |
ПРОЧИТАЙТЕ Seat Alhambra (2015-2020) – блок предохранителей и реле
Реле (блок управления кузовным оборудованием)
| Номер | описание |
|---|---|
| 28 | модуль открывания двери |
| 29 | Модуль замка (со стороны водителя) |
| 30 | фонарь заднего хода |
| 31 | Модуль замка (пассажирский) |
| 32 | Замок дверной защелки |
| 33 | Не используется |
| 3.4 | Сигнал левого поворота |
| 35 | Не используется |
| 36 | омыватель лобового стекла |
| 37 | Сигнал поворота направо |
| 38 | Стеклоочиститель – низкая скорость |
| 39 | Стеклоочиститель – высокая скорость |
| 40 | Не используется |
| 41 | Корно |
| 42 | Габаритные огни и освещение номерного знака |
| 43 | Allarme антифурто |
