Chevrolet Equinox (2016-2022) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
2016, 2017, 2018, 2019, 2020, 2021, 2022.
В багажнике
Он расположен с левой стороны багажника за защитной крышкой.
| Номер | описание |
| k1 | правый тормоз прицепа/указатель поворота |
| k2 | левый поворотник прицепа |
| k3 | фонари заднего хода прицепа |
| k4 | габаритные огни |
| k5 | Модуль подогрева топлива (только дизель). |
| f1 | Модуль подогрева топлива (только дизельное топливо) |
| f2 | задняя крышка багажника |
| f3 | дополнительный источник питания прицепа |
| f4 | электрическая регулировка пассажирского сиденья, |
| f5 | модуль памяти сиденья |
| f6 | люк на крыше |
| f7 | система предупреждения о боковых слепых зонах |
| f8 | фонари заднего хода прицепа |
| f9 | заднее сиденье с подогревом 1 |
| f10 | габаритные огни |
| f11 | заднее сиденье с подогревом 2 |
| f12 | Vuoto |
| f13 | стояночный свет прицепа |
| f14 | правый тормоз прицепа/указатель поворота |
| f15 | левый габаритный фонарь |
| F 16 | правый габаритный фонарь |
| f17 | модуль обработки видео |
| f18 | левый поворотник прицепа |
| f19 | постоянная система полного привода |
| f20 | поясничная опора |
| f21 | задняя вспомогательная розетка |
| f22 | модуль заднего привода |

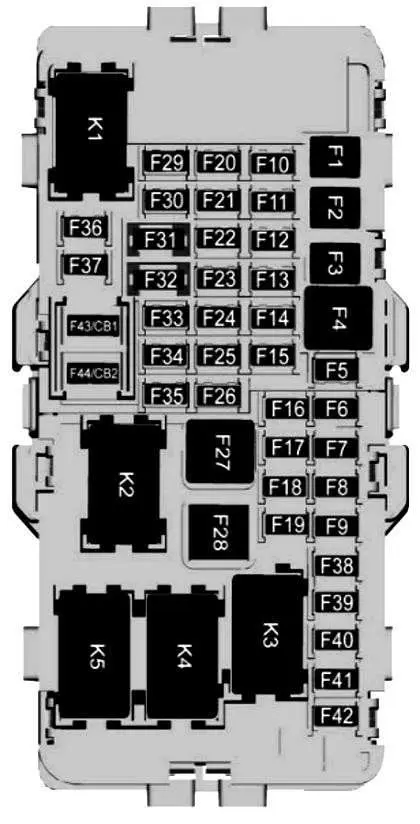

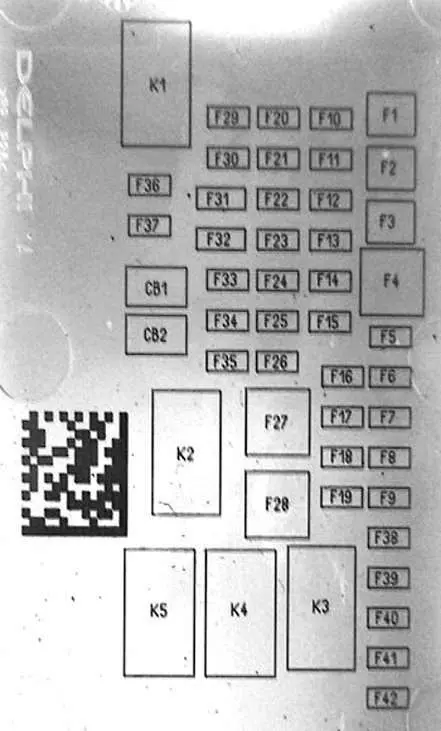

В каюте
Он расположен в нижней левой части приборной панели. Рядом с ручкой открывания капота.
| Номер | описание |
| f1 | инвертор |
| f2 | передние окна |
| f3 | тормоз прицепа |
| f4 f33 | вентилятор отопления, вентиляции и кондиционирования воздуха |
| f22 | блок управления кузовом |
| f18 | |
| f32 | |
| f20 | |
| f5 | |
| f8 | |
| f21 | |
| f6 | CGM |
| f9 | усилитель |
| f14 | электронная коробка передач |
| f15 | блок управления коробкой передач |
| F 16 | подогрев передних сидений |
| f17 | левый разъем для передачи данных |
| f19 | внешнее зеркало |
| f23 | электромеханическая блокировка рулевого управления |
| f24 | датчик и диагностический модуль |
| f25 | датчик занятости сиденья |
| f27 | электрическая регулировка сиденья |
| f28 | задние окна |
| f30 | переключатель обогрева передних сидений |
| f31 | управление на руле |
| f34 | Система пассивного входа/пассивного запуска |
| f35 | защелка задней двери |
| f36 | модуль беспроводной зарядки, USB-аксессуар |
| f37 | легче |
| f38 | О звездной системе |
| f39 | USB-порт на приборной панели |
| f40 | модуль камеры задней двери |
| f41 | система помощи при парковке |
| f42 | Радио |
| k1 | Золотниковый клапан |
| k2 | задержка отключения вспомогательных устройств |
| k3 | задняя крышка багажника |
| k5 | логистика |
| cb2 | дополнительная розетка на консоли |
ЧИТАТЬ Chevrolet Captiva (2006-2019) – блок предохранителей и реле
В моторном отсеке
Он расположен с левой стороны за защитной крышкой.
| Номер | описание |
| f1 | антипасто 1 |
| f2 | антипасто 2 |
| f3 | лямбда-зонд 1 |
| f15 | лямбда-зонд 2 |
| f4 f8 f14 | блок управления двигателем; |
| f5 | Гибкий датчик топливной системы |
| f6 | блок управления коробкой передач |
| f9 | муфта компрессора кондиционера |
| f11 | электромагнитный клапан вентиляции контейнера |
| f11 | система подачи топлива |
| f12 | подогрев передних сидений |
| f13 | насос циркуляции жидкости после выключения ДВС |
| F 16 | катушка зажигания |
| f18 | модуль селективного каталитического восстановления (для дизеля) |
| f19 | Датчик NOx и сажи (для дизеля) |
| f20 | Преобразователь постоянного тока 2 |
| f21 | коробка передач |
| f22 | насос АБС |
| f23 | насос омывателя передней/задней части |
| f25 | подогреватель топлива (для дизеля) |
| f27 | АБС клапаны |
| f28 | трейлер ЛД |
| f29 | Обогрев заднего стекла |
| f30 | зеркала с подогревом |
| f32 | различные функции |
| f34 | звуковой сигнал (гудок) |
| f36 | правая фара дальнего света |
| f37 | левая фара дальнего света |
| f38 | автоматическая регулировка фар |
| f39 | противотуманные фары |
| f41 | блок управления диапазоном коробки передач |
| f42 | электрический маяк |
| f44 | внутреннее зеркало заднего вида |
| f45 | вентиляция пассажирского сиденья |
| f46 | вентиляция водительского сиденья |
| f47 | блокировка рулевого управления в сборе |
| f48 | Задний дворник и омыватель |
| f50 | подогрев руля |
| f51 | дневные ходовые огни справа |
| f57 | левый дневной ходовой огонь |
| f52 | модуль управления двигателем/трансмиссией |
| f55 | управление передним стеклоочистителем |
| k1 | пусковой электромагнитный клапан |
| k2 | управление кондиционером |
| k3 | блок управления двигателем |
| k4 | управление передним стеклоочистителем |
| k5 | закуска |
| k6 | подогреватель топлива (для дизеля) |
| k9 | скорость дворников переднего стекла |
| k12 | светофор |
| k13 | фары/дневные ходовые огни |
| k14 | включаем зажигание, запускаем |
| k15 | Обогрев заднего стекла |
| к16 * | звуковой сигнал |
| к17 * | система избирательного каталитического восстановления |
| к18 * | противотуманные фары |
| к19 * | охлаждающий насос |
| к21 * | насос заднего омывателя |
| к22 * | насос омывателя передней части |
| к23 * | управление задним дворником |
| * – необслуживаемые релейные модули | |
