Chevrolet Equinox (2005-2009) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2004, 2005, 2006, 2007, 2008, 2009.
Блок предохранителей панели приборов
Блок предохранителей приборной панели расположен на центральной консоли со стороны пассажира, слева от вещевого отсека возле пола.
| Номер | описание |
| 1 | Люк |
| 2 | Развлечения на задних сиденьях |
| 3 | Задний стеклоочиститель |
| 4 | Гидравлический гидроборт |
| 5 | Воздушная подушка |
| 6 | Сиденья с подогревом |
| 7 | Указатель поворота со стороны водителя |
| 8 | Дверные замки |
| 9 | Модуль автоматического обнаружения пассажиров |
| 10 | Электропривод зеркал |
| 11 | Индикатор со стороны пассажира |
| 12 | Усилитель звука |
| 13 | Подсветка рулевого колеса |
| 14 | Познавательное развлечение |
| 15 | Система кондиционирования, привод с дистанционной функцией |
| 16 | Воздухозаборник контейнера |
| 17 | Радио |
| 18 | Gruppo |
| 19 | Interruttore di Accensione |
| 20 | Модуль управления кузовом |
| 21 | ОнСтар® |
| 22 | Центральный стоп-сигнал, диммер |
| 23 | Внутреннее освещение |
| Реле | описание |
| РЭП РЛИ | Сохранено вспомогательное силовое реле |
| УТОЧНИТЬ НАЗАД RLY | Реле заднего обогревателя |
| Переключатели | описание |
| мощность ВНДВ | Электрическое окно |
| Сиденья PWR | Электрические сиденья |
| Сиденья PWR | пустой |
| различный | описание |
| PLR | Экстрактор предохранителя |

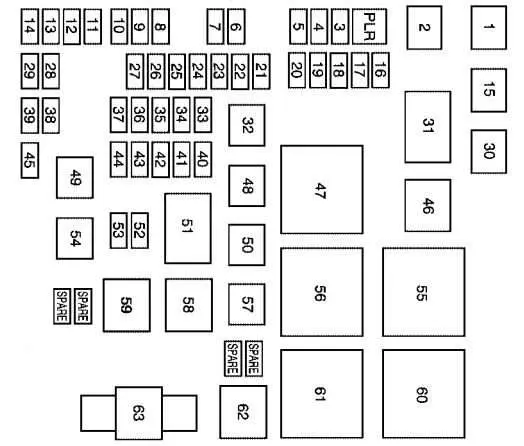

Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке расположен со стороны водителя в моторном отсеке.
| Номер | описание |
| 1 | Вентилятор охлаждения 2 |
| 2 | Вентилятор охлаждения 1 |
| 3 | Вспомогательная мощность |
| 4 | Задняя система отопления, вентиляции и кондиционирования воздуха |
| 5 | резерв |
| 6 | резерв |
| 7 | Система предотвращения блокировки колес |
| 8 | Муфта кондиционера |
| 9 | Ближний свет со стороны водителя |
| 10 | Дневные ходовые огни 2 |
| 11 | Дальний свет со стороны пассажира |
| 12 | Парковочный свет со стороны пассажира |
| 13 | Корно |
| 14 | Парковочный свет со стороны водителя |
| 15 | закуска |
| 16 | Электронное управление дроссельной заслонкой, модуль управления двигателем |
| 17 | Устройство вывода 1 |
| 18 | Также катушки, форсунки |
| 19 | Странные катушки, форсунки |
| 20 | Устройство вывода 2 |
| 21 | резерв |
| 22 | Модуль управления силовым агрегатом, зажигание |
| 23 | передача |
| 24 | Датчик массового расхода воздуха |
| 25 | Дисплей подушки безопасности |
| 26 | резерв |
| 27 | Семафоро |
| 28 | Ближний свет пассажира |
| 29 | Дальний свет дальний свет |
| 30 | Основная батарея 3 |
| 32 | резерв |
| 33 | Модуль управления двигателем, аккумулятор |
| 34 | Модуль управления коробкой передач, аккумулятор |
| 35 | Стояночный свет для прицепа |
| 36 | Передний стеклоочиститель |
| 37 | Стоп-сигнал прицепа со стороны водителя, указатель поворота |
| 38 | резерв |
| 39 | Помпа ди бензина |
| 40 | Не используется |
| 41 | Полный привод |
| 42 | Регулируемый контроль натяжения |
| 43 | Стоп-сигнал прицепа со стороны пассажира, указатель поворота |
| 44 | резерв |
| 45 | Передний и задний разбрызгиватель |
| 48 | Задний туманоуловитель |
| 49 | Антиблокировочная система тормозов двигателя |
| 50 | Основная батарея 2 |
| 52 | Дневные ходовые огни |
| 53 | Противотуманные огни |
| 54 | Вентилятор системы кондиционирования |
| 57 | Основная батарея 1 |
| 63 | Электроусилитель руля |
ЧИТАТЬ Chevrolet Lacetti (2004-2009) – блок предохранителей и реле
| Реле | описание |
| 31 | Основное зажигание |
| 46 | Муфта компрессора кондиционера |
| 47 | Система наведения |
| 51 | резерв |
| 55 | Крэнк |
| 56 | Вентилятор 1 |
| 58 | Стоп-сигнал прицепа со стороны пассажира, указатель поворота |
| 59 | Стоп-сигнал прицепа со стороны водителя, указатель поворота |
| 60 | Вентилятор 3 |
| 61 | Вентилятор 2 |
| 62 | Помпа ди бензина |
