Chevrolet Epica (V250) (2006-2013) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годы.
Пассажирский салон
Он расположен в левой части приборной панели.
| Номер | Ампер [A] | описание |
| F1 | 10 | Комбинация приборов, информационный дисплей, LCM, модуль RKE, TCM, переключатель PNP |
| F2 | 25 | Переключатель стеклоочистителя и омывателя, электродвигатель стеклоочистителя, датчик дождя в сборе |
| F3 | 50 | Не используется |
| F4 | 10 | ISU, реле вентилятора, переключатель MTC/FATC, исполнительный механизм выбора режима, исполнительный механизм рециркуляции |
| F5 | 10 | Переключатель переднего купола/люка, LCM, цифровые часы |
| F6 | 10 | Аудиосистема, навигационный модуль |
| F7 | вентиляции | Переключатель обогрева ковра – водитель/пассажир |
| F8 | вентиляции | звуковая система |
| F9 | 10 | Комбинация приборов, переключатель MTC/FATC, цифровые часы, информационный дисплей, LCM, ключ вставлен, модуль RKE |
| F10 | 10 | человеческие ресурсы |
| F11 | 10 | Контрольная лампа подушки безопасности пассажира/ремня безопасности, датчик PPD |
| F12 | 10 | резерв |
| F13 | 10 | LCM |
| F14 | вентиляции | Дополнительная розетка, прикуриватель |
| F15 | вентиляции | НЧ-динамик |
| F 16 | 50 | Рычаг переключения передач, переключатель PNP, переключатель заднего хода, зеркало ECM, переключатель тормоза, комбинация приборов |
| F17 | 50 | ECM, модуль топливного насоса, АКПП, датчик MAF |
| F18 | 10 | Переключатель ИСУ, дворник и омыватель |
| F19 | 10 | Электрозеркала – водитель/пассажир, переключатель MTC/FATC |
| F20 | 50 | Не используется |
| F21 | 50 | Модуль ССПС |
| F22 | 50 | DLC, переключатель открытия багажника |
| F23 | тридцать | Электронный блок управления тормозами |
Вано моторе
Главный блок предохранителей в моторном отсеке расположен рядом с бачком охлаждающей жидкости и аккумулятором. Закрыт пластиковой крышкой.
ЧИТАТЬ Chevrolet Matiz G2 (2005-2010) – блок предохранителей и реле

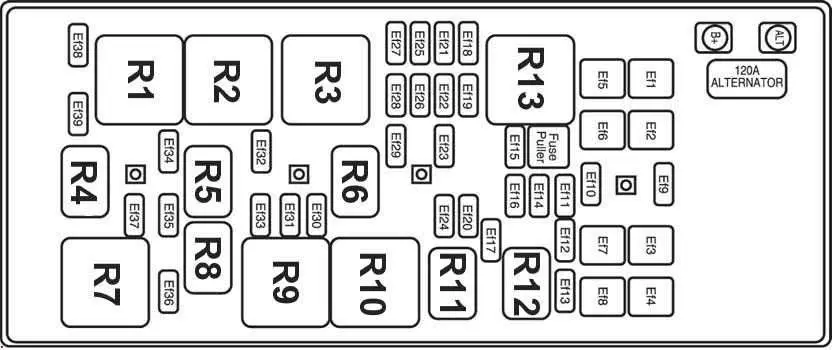

| Номер | Ампер [A] | описание |
| Ef1 | тридцать | Реле вентилятора |
| Ef2 | 60 | Блок переключателей со встроенной логикой |
| Ef3 | 60 | Электронный блок управления тормозами |
| Ef4 | тридцать | Аксессуар блока |
| Ef5 | вентиляции | Переключатель стеклоподъемника/замка со стороны водителя |
| Ef6 | 30 40 | Реле высокой скорости вентилятора охлаждения |
| Ef7 | 20 40 | Реле низкой скорости вентилятора охлаждения |
| Ef8 | тридцать | Замок зажигания, реле стартера |
| Ef9 | 50 | резерв |
| Ef10 | 10 | резерв |
| Ef11 | вентиляции | резерв |
| Ef12 | 25 | резерв |
| Ef13 | тридцать | резерв |
| Ef14 | 10 | Не используется |
| Ef15 | вентиляции | Сборка крыши |
| Эф 16 | 50 | Разъем линии подачи масла ECM, ABS |
| Ef17 | 50 | Фара – левая/правая |
| Ef18 | вентиляции | Безопасная установка стеклоподъемников |
| Ef19 | 10 | Многофункциональный переключатель |
| Ef20 | 10 | Правая фара, правый габаритный огонь, правый задний габаритный фонарь |
| Ef21 | тридцать | LCM |
| Ef22 | 25 | Блок предохранителей на приборной панели |
| Ef23 | вентиляции | Тормозной переключатель |
| Ef24 | 10 | Фара — левая, стояночная — левая, задняя — левая, подсветка номерного знака |
| Эф 25 | тридцать | Переключатель сиденья водителя с электрорегулировкой |
| Ef26 | вентиляции | Модуль топливного насоса |
| Ef27 | 50 | ECM, главное реле двигателя, автоматическая коробка передач |
| Ef28 | вентиляции | Бензин: Катушки зажигания 1–6 Дизель: – |
| Ef29 | 50 | Реле звукового сигнала |
| Ef30 | 50 | Бензин: форсунки 1–6, датчик скорости автомобиля (VSS), соленоид продувки угольного фильтра. Дизель: реле обогревателя ECM, VSS, PTC-1/2/3 |
| Ef31 | вентиляции | ECM |
| Ef32 | – | – |
| Ef33 | 50 | Топливо: соленоид EGR, генератор, ECM, соленоид VIM, датчик кислорода, датчик CMP, датчик массового расхода воздуха, соленоид вентиляции угольного фильтра. Дизель: Привод управления наддувом, Датчик CMP, Привод дроссельной заслонки, Соленоид рециркуляции отработавших газов, Реле подогревателя топлива, Датчик WIF, Свеча зажигания контроллера накаливания. |
| Ef34 | 50 | Реле передних противотуманных фар |
| Ef35 | 10 | Фара – левая |
| Ef36 | вентиляции | Усилитель звука |
| Ef37 | 10 | Правая фара, многофункциональный переключатель |
| Ef38 | – | – |
| Ef39 | 10 | Реле компрессора кондиционера |
| Реле | ||
| R1 | Реле управления вентилятором охлаждения | |
| R2 | Реле вентилятора охлаждения — высокая скорость | |
| R3 | Реле топливного насоса | |
| R4 | Реле электромагнитной муфты компрессора кондиционера | |
| R5 | Реле передних противотуманных фар | |
| R6 | Реле звукового сигнала | |
| R7 | Реле вентилятора охлаждения – низкая скорость | |
| R8 | Реле ближнего света | |
| R9 | Главное реле | |
| R10 | Реле стартера | |
| R11 | Реле бокового освещения | |
| R12 | Реле дальнего света | |
| R13 | Реле электростеклоподъемников | |
ЧИТАТЬ Chevrolet Spark M400 (2016-2022) – блок предохранителей и реле
Дополнительная коробка (дизель)
Дополнительный блок предохранителей 2 в моторном отсеке расположен рядом с приборной панелью.
| Номер | описание |
| 1 | Дополнительный отопитель PTC 3 |
| 2 | Дополнительный отопитель PTC 2 |
| 3 | Дополнительный отопитель PTC 1 |
| 4 | Реле подогревателя топливного фильтра |
| F1 | (40А) Дополнительный отопитель |
| F2 | (40А) Дополнительный отопитель |
| F3 | (40А) Дополнительный отопитель |
| F4 | (30А) Нагреватель топливного фильтра |
| F5 | (60А) Свечи накаливания |

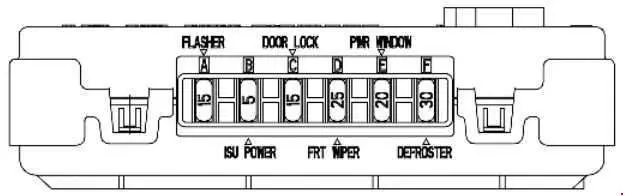

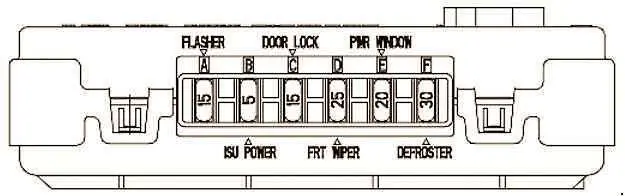

Схема электрощита
| Номер | Ампер [A] | описание |
| a | 50 | переключатель |
| B | 5 | Блок питания со встроенным логическим переключателем |
| C. | 50 | запирать |
| D | 25 | Передний стеклоочиститель |
| e. | вентиляции | Электрический стеклоподъемник |
