Chevrolet Cobalt (2011-2018) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Блок предохранителей в моторном отсеке
Блок предохранителей расположен в передней левой части моторного отсека. Разблокируйте крышку, поднимите ее и снимите.
Примечание. Некоторые из главных предохранителей расположены в коробке над положительной клеммой аккумулятора. При необходимости замените его у дилера Chevrolet.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 25A | неиспользуемый |
| 2 | 7.5A | наружное зеркало заднего вида |
| 3 | 5A | неиспользуемый |
| 4 | 25A | неиспользуемый |
| 5 | 30A | модуль АБС |
| 6 | 5A | неиспользуемый |
| 7 | 15A | неиспользуемый |
| 8 | 15A | модуль автоматической коробки передач |
| 9 | 5A | регулятор управляющего напряжения |
| 10 | 10 А. | Камера корректора/реверса фар (при наличии) |
| 11 | вентиляции | неиспользуемый |
| 12 | 30A | задний противотуманный фонарь |
| 13 | 10 А. | неиспользуемый |
| 14 | 7.5A | Не используется (двигатель ECONO.FLEX). Обогрев наружных зеркал заднего вида (дизельные и бензиновые двигатели) |
| 15 | вентиляции | неиспользуемый |
| 16 | 25A | неиспользуемый |
| 17 | 10 А. | Топливный насос холодного запуска (двигатель ECONO.FLEX) / Датчик давления топлива (дизельный двигатель) |
| 18 | 10 А. | Модуль управления двигателем/модуль автоматической коробки передач |
| 19 | вентиляции | бензонасос |
| 20 | 15A | Не используется (ECONO.FLEX и бензиновые двигатели) |
| 10 А. | Не использовался (дизельный двигатель) | |
| 21 | 10 А. | Катушка реле вентилятора радиатора / катушка реле кондиционера (ECONO.FLEX и бензиновые двигатели) или перепускной клапан турбокомпрессора / модуль управления двигателем / катушка реле вентилятора радиатора / катушка реле кондиционера / катушка реле подогревателя топлива (дизельный двигатель) |
| 22 | 10 А. | неиспользуемый |
| 23 | 10 А. | Модуль управления двигателем |
| 24 | 10 А. | омыватель лобового стекла |
| 25 | 10 А. | Топливный насос холодного запуска (двигатель ECONO.FLEX). Не используется (дизельные и бензиновые двигатели) |
| 26 | 10 А. | Модуль управления двигателем/клапан массового расхода воздуха (ECONO.FLEX и бензиновые двигатели) или выпускной клапан (дизельный двигатель) |
| 27 | 10 А. | неиспользуемый |
| 28 | 10 А. | Модуль управления двигателем/датчик кислорода (ECONO.FLEX и бензиновые двигатели). Датчик кислорода (дизельный двигатель) |
| 29 | вентиляции | Модуль управления двигателем |
| 30 | 15A | Впрыск и контроль впрыска (ECONO.FLEX и бензиновые двигатели). Не использовался (дизельный двигатель) |
| 31 | 10 А. | Дальний свет (левая сторона) |
| 32 | 10 А. | Дальний свет (правая сторона) |
| 33 | 15A | Модуль управления двигателем (ECONO.FLEX и бензиновые двигатели) |
| 5A | Не использовался (дизельный двигатель) | |
| 3.4 | 15A | Корно |
| 35 | 10 А. | компрессор кондиционера |
| 36 | 10 А. | передний противотуманный фонарь |
| 1 | 40A | модуль АБС |
| 2 | 30A | Очиститель окон |
| 3 | 40A | Управление отоплением, вентиляцией и кондиционированием воздуха |
| 4 | 30A | Подушка безопасности/автоматическая разблокировка/приборная панель/педаль сцепления/управление фарами |
| 5 | 40A | неиспользуемый |
| 6 | 30A | Не используется (ECONO.FLEX и бензиновые двигатели). Подогреватель топлива (дизельный двигатель) |
| 7 | 40A | неиспользуемый |
| 8 | 30A | Вентилятор радиатора (ECONO.FLEX и бензиновые двигатели) |
| 40A | Вентилятор радиатора (дизельный двигатель) | |
| 9 | 40A | Вентилятор радиатора (ECONO.FLEX и бензиновые двигатели) |
| 60A | Вентилятор радиатора (дизельный двигатель) | |
| 10 | вентиляции | Не используется (ECONO.FLEX и бензиновые двигатели) |
| 60A | Свеча накаливания для предварительного подогрева (дизельный двигатель) | |
| 11 | 30A | Аксенсионе дель моторе |
| RLY1 | Запустите реле | |
| RLY2 | бензонасос | |
| RLY3 | Не используется (ECONO.FLEX и бензиновые двигатели). Вентилятор радиатора (для дизельного двигателя) | |
| RLY4 | неиспользуемый | |
| RLY5 | реле силового агрегата | |
| RLY6 | Высокоскоростной вентилятор радиатора | |
| RLY7 | Запуск двигателя | |
| RLY8 | низкая скорость вентилятора радиатора | |
ЧИТАТЬ Chevrolet S10 и Blazer (2008-2011) – блок предохранителей и реле

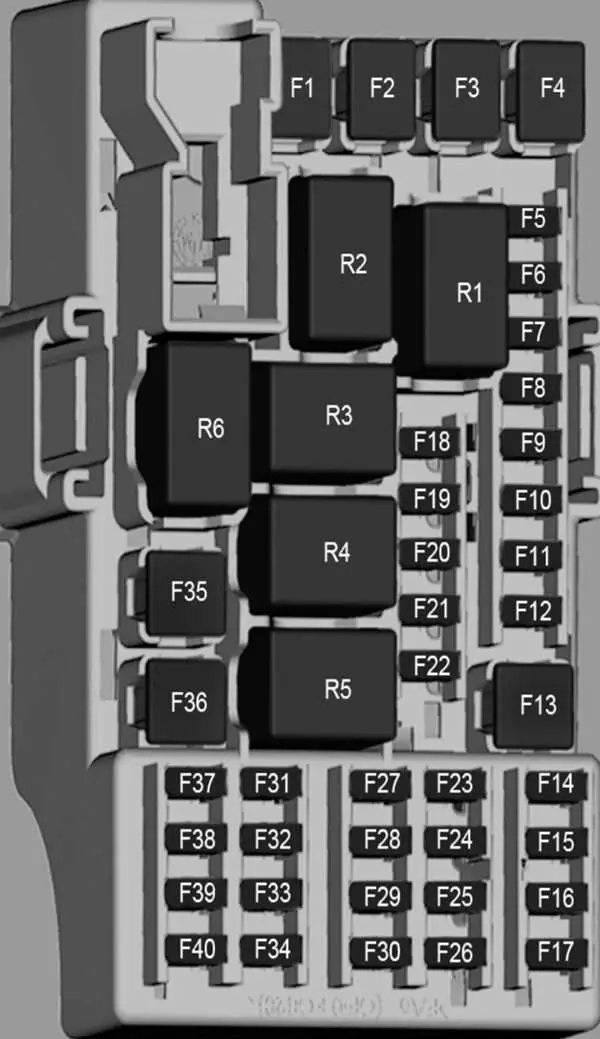

Блок предохранителей на приборной панели
Блок предохранителей расположен на левой стороне приборной панели.
Чтобы получить доступ к блоку предохранителей, потяните крышку приборной панели и снимите ее.
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | – | неиспользуемый |
| F2 | – | неиспользуемый |
| F3 | 25A | Ветровое стекло с электроприводом и комфортным закрыванием (при наличии) |
| F4 | – | неиспользуемый |
| F5 | вентиляции | Мигающая лампа / Лампа обогрева заднего стекла / Стоп-сигнал / Третий стоп-сигнал / Подсветка номерного знака / Управление реле системы омывателя ветрового стекла / Управление реле зажигания / Сигнал зажигания для управления зажиганием Модуль двигателя / Модуль крышки багажника Управление реле / Активация тормозной системы / Лампа управление кондиционером |
| F6 | вентиляции | Контрольная лампа центрального замка (для автомобилей с сигнализацией) / Управление реле обогрева заднего стекла / Управление вспомогательным реле |
| F7 | 30A | Левый ближний свет/правый задний фонарь/левый стоп-сигнал/левый указатель поворота/левый задний фонарь/правый передний габаритный фонарь; |
| F8 | 30A | Правый ближний свет/левый задний фонарь/правый стоп-сигнал/правый указатель поворота/багажник/левый передний габаритный фонарь |
| F9 | 25A | Индикатор системы HVAC / Управление реле модуля HVAC |
| F10 | вентиляции | Подсветка приборной панели / Задний правый указатель поворота / Подсветка автоматического выбора передач / Задний фонарь |
| F11 | вентиляции | Задний левый указатель поворота / Плафонный фонарь / Задний противотуманный фонарь / Автоматическая блокировка переключения передач |
| F12 | 30A | центральный замок |
| F13 | 25A | Заднее электростеклоподъемник с удобным замком (при наличии) |
| F14 | 10 А. | Система блокировки крышки багажника |
| F15 | 10 А. | Система подушек безопасности/автоматическая разблокировка |
| F 16 | 15A | диагностический разъем |
| F17 | 2A | замок зажигания |
| F18 | 10 А. | Модуль отопления, вентиляции и кондиционирования |
| F19 | 7.5A | Выключатель комфортной блокировки электрических стеклоподъемников 4 дверей (при наличии) |
| F20 | 10 А. | Су Стар |
| F21 | 10 А. | Модуль центрального шлюза (CGM) |
| F22 | 15A / 20A | Радио |
| F23 | 5A | Датчик дождя/автоматический датчик освещенности (при наличии) |
| F24 | 10 А. | Датчики парковки |
| F25 | – | неиспользуемый |
| F26 | 10 А. | панель инструментов |
| F27 | 10 А. | Система подушек безопасности/автоматическая разблокировка |
| F28 | 10 А. | панель инструментов |
| F29 | 7.5A | сцепление |
| F30 | 10 А. | Регулировка фар |
| F31 | – | неиспользуемый |
| F32 | 10 А. | Модуль отопления, вентиляции и кондиционирования |
| F33 | – | неиспользуемый |
| F34 | 2A | Подсветка рулевого колеса |
| F35 | 25A | Электрические передние стеклоподъемники |
| F36 | 25A | электрическое окно |
| F37 | – | неиспользуемый |
| F38 | вентиляции | Розетка/прикуриватель |
| F39 | 10 А. | Радио |
| F40 | – | неиспользуемый |
| R1 | – | |
| R2 | – | |
| R3 | Реле системы запирания крышки багажника | |
| R4 | – | |
| R5 | Реле модуля HVAC | |
| R6 | Электростеклоподъемники/радио/розетка/реле прикуривателя | |
