Chevrolet Captiva C140 (2011-2018) — Блок предохранителей
Chevrolet Captiva C140 — Схема блока предохранителей
Год производства:2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Предохранитель питания прикуривателя/прикуривателя Captiva это предохранитель 22 В блоке предохранителей в салоне.

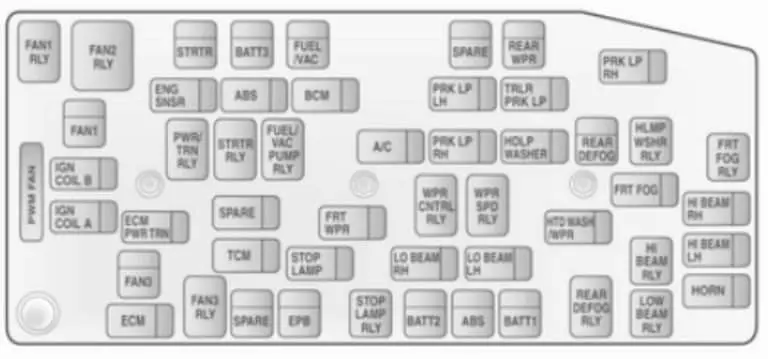

Вано моторе
Он расположен рядом с бачком омывающей жидкости.
| имя | описание |
| АБС | Противоугонная система |
| кондиционер | Кондиционер |
| БАТТ1 | Блок предохранителей панели приборов |
| БАТТ2 | |
| БАТТ3 | |
| BCM | Блок управления бортовой электроникой |
| ECM | ECM |
| ECM мощность ТРН | ECM, двигатель и коробка передач |
| ENG СНСР | Датчики управления двигателем |
| EPB | Электрический стояночный тормоз |
| ВЕНТИЛЯТОР1 | Поток охлаждающего воздуха |
| ВЕНТИЛЯТОР3 | Поток охлаждающего воздуха |
| ФРТ ТУМАН | Передние противотуманные фары |
| КРЫШКА ФРТ | Передний стеклоочиститель |
| ТОПЛИВО/ВАК | Топливный насос; Вакуумный насос. |
| ПРОМЫВКА HDLP | лавафари |
| ДАЛЬНИЙ СВЕТ ЛЕВЫЙ | Ближний свет (левая фара) |
| Дальний свет правого света | Дальний свет (правая фара) |
| РОГ | Сеньяле соноро |
| ХТД МОЙКА/МИР | Нагрев промывочной жидкости; Наружные зеркала с подогревом. |
| КАТУШКА ЗАЖИГАНИЯ А | Катушка зажигания |
| БОБИНА ИГН Б | Катушка зажигания |
| РАДИУС LO LH | Ближний свет (левая фара) |
| НИЗКИЙ ПРАВЫЙ ЛУЧ | Ближний свет (правая фара) |
| ПРК ЛП ЛГ | Стояночный свет (левый фонарь) |
| ПРК ЛП РХ | Стояночный свет (правый фонарь) |
| ШИМ-ВЕНТИЛЯТОР | Сигнал управления вентилятором ШИМ |
| ЗАДНИЙ ЛИСТ | Обогрев заднего стекла |
| ЗАДНИЙ WPR | Задний стеклоочиститель |
| ЗАПАСНЫЕ ЧАСТИ | – |
| Стоп-сигналы | Стоп-сигналы |
| СТРТР | Аввиаменто |
| MTC | Блок управления коробкой передач |
| ТРЛР ПРЛ ЛП | Стояночные фонари для прицепов |
Дополнительный дизельный моторный отсек
| Номер | описание | Ампер [A] |
| 1 | ПТК, реле | 40 |
| 2 | 40 | |
| 3 | 40 | |
| 4 | Реле подогревателя топливного фильтра | 30 |
| 5 | Блок управления свечами накаливания | 60 |
| R1 | ПТК, реле | |
| R2 | ||
| R3 | ||
| R4 | Реле подогревателя топливного фильтра |
ЧИТАТЬ Chevrolet Camaro (2012-2015) – блок предохранителей и реле
Пассажирский салон
Он расположен в пространстве для ног пассажира с левой стороны.
| Номер | описание | Ампер [A] |
| 1 | Выключатель обогрева сиденья | 20 |
| 2 | Датчик качества воздуха | 10 |
| Отопление, вентиляция и кондиционирование воздуха (ОВиК) | ||
| Реле скорости вентилятора | ||
| Реле дополнительного отопителя 1 | ||
| 3 | Двигатель вентилятора | 40 |
| 4 | Блок управления корректором фар | 10 |
| Блок управления гидроусилителем руля | ||
| Исполнительный механизм корректора левой фары | ||
| Правый корректор фар | ||
| 5 | Многофункциональный переключатель | 2 |
| Щиток приборов | ||
| Электрический переключатель зеркала заднего вида | ||
| 6 | Переключатель регулировки сиденья водителя | 30 |
| 7 | Блок управления топливным насосом | 10 |
| или не используется | ||
| 8 | Внутреннее зеркало | 5 |
| Алларме ди сикурезца | ||
| 9 | Реле Ретронеббия | 10 |
| Индикатор отключения подушки безопасности пассажира | ||
| Приборная доска | ||
| Блок управления отображением информации | ||
| Многофункциональный переключатель | ||
| Щиток приборов | ||
| 10 | Диагностический модуль подушек безопасности | 10 |
| 11 | Блок управления кузовом | 10 |
| Сцепное устройство прицепа | ||
| 12 | Переключатель парковки/нейтрали | 10 |
| 13 | Блок управления люком | 10 |
| Блок управления зеркалами | ||
| 14 | Легкая диверсия, буксировка | 20 |
| Реле света прицепа | ||
| 15 | Запасной предохранитель | |
| 16 | Люк | 20 |
| 17 | Дифференциальный | 15 |
| Электромагнитный клапан вентиляции цилиндров | ||
| 18 | Блок управления кузовом | 20 |
| Сцепное устройство прицепа | ||
| 19 | Радио | 15 |
| 20 | Топливный насос | 20 |
| 21 | Розетка для аксессуаров | 20 |
| 22 | Передняя зажигалка | 20 |
| 23 | Розетка в багажнике | 20 |
| 24 | Блок управления двигателем | 15 |
| Массовый расходомер с датчиком температуры воздуха | ||
| ESP | ||
| Или | ||
| Блок управления двигателем | ||
| Реле вакуумного насоса | ||
| ESP | ||
| 25 | бронирование | |
| 26 | Задний противотуманный фонарь | 15 |
| 27 | Диод кондиционера | 5 |
| 28 | Приборная доска | 10 |
| 29 | Органы управления на рулевом колесе | 2 |
| 30 | Лючок топливного бака | 15 |
| 31 | Оратор | 20 |
| Сабвуфер | ||
| 32 | бронирование | |
| 33 | Блок управления кузовом | 15 |
| 34 | Насос омывателя лобового стекла | 20 |
| 35 | Блок управления кузовом | 15 |
| 36 | Блок управления кузовом | 10 |
| 37 | Сцепное устройство прицепа | 30 |
| 38 | бронирование | |
| 39 | Реле центрального замка | 20 |
| 40 | Блок управления кузовом | 15 |
| 41 | Блок управления кузовом | 15 |
| 42 | Блок управления кузовом | 15 |
| 43 | бронирование | |
| 44 | Усилитель звука | 30 |
| 45 | Система дневного бега слева | 15 |
| 46 | Блок управления подогревом сиденья водителя | 10 |
| Блок управления подогревом пассажирского сиденья | ||
| 47 | Блок управления иммобилайзером | 15 |
| 48 | Диагностический модуль подушек безопасности | 10 |
| 49 | Электрические окна | 30 |
| 50 | Окно электрического проводника | 20 |
| 51 | Сенсор ультразвука | 10 |
| Блок управления сервисным парком | ||
| Алларме ди сикурезца | ||
| смотреть | ||
| Многофункциональный переключатель | ||
| Щиток приборов | ||
| 52 | Interruttore di Accensione | 20 |
| 53 | бронирование | |
| Номер | Реле | |
| R1 | Вспомогательное реле | |
| R2 | Вспомогательное силовое реле | |
| R3 | Реле работы двигателя | |
| R4 | Главное реле | |
| R5 | Насос омывателя лобового стекла | |
| R6 | Реле дневной ходовой системы | |
| R7 | Реле Ретронеббия | |
| R8 | Обратный свет, буксировка | |
| R9 | Реле освещения прицепа | |
| R10 | Реле освещения прицепа | |
| R11 | Отпирание дверей | |
| R12 | Реле заправки топлива | |
| R13 | Реле задней двери | |
| R14 | Реле дверного замка | |
| R15 | Реле замка водительской двери | |
| R16 | Реле блокировки | |
