Chevrolet Camaro (2016-2020…) — блок предохранителей

18.01.2024 /

Chevrolet Camaro (2016-2020…) — Схема блока предохранителей

Год производства: 2016, 2017, 2018, 2019, 2020.

Расположение блока предохранителей

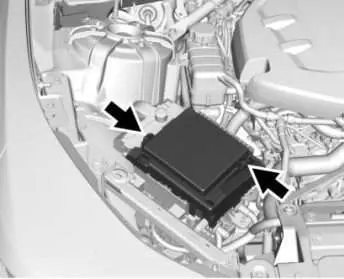

Вано моторе

Chevrolet Camaro (2016-2020…) — блок предохранителей Chevrolet Camaro (2016-2020…) — блок предохранителей Chevrolet Camaro (2016-2020…) — блок предохранителей

Багажное отделение

Блок предохранителей заднего отсека расположен с правой стороны багажника, под полом и крышкой.Chevrolet Camaro (2016-2020…) — блок предохранителейChevrolet Camaro (2016-2020…) — блок предохранителейChevrolet Camaro (2016-2020…) — блок предохранителей

Схемы блока предохранителей

2016, 2017, 2018

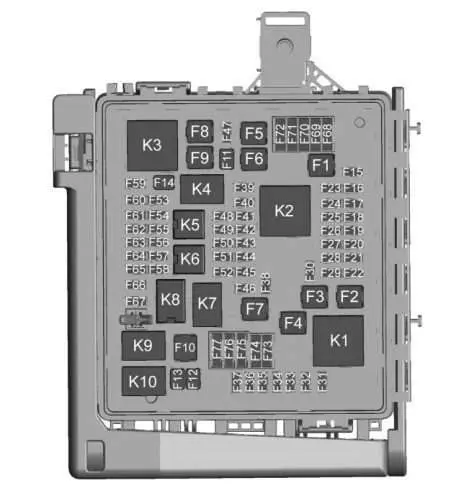

Вано моторе

Chevrolet Camaro (2016-2020…) — блок предохранителейChevrolet Camaro (2016-2020…) — блок предохранителейChevrolet Camaro (2016-2020…) — блок предохранителей

Назначение предохранителей и реле в моторном отсеке (2016, 2017, 2018 г.в.)

Нет.описание
F1Антиблокировочная система насоса
F2Не используется
F3Водительское сиденье с гидроусилителем руля
F4Охлаждающий вентилятор
F5Пассажирское сиденье с электроприводом
F6Не используется
F7Не используется
F8Не используется
F9Не используется
F10Не используется
F11Не используется
F12Передний стеклоочиститель
F13Аввиаменто
F14Тормозной вакуумный насос
F15Не используется
F 16Сиденье с подогревом
F17Пассажирское окно
F182016:

Не используется;

2017-2018:

Модуль управления кузовом 4.

F192016:

Не используется;

2017-2018:

Модуль подушки безопасности/AOS.

F202016: н

Не используется;

2017-2018:

OnStar/Навигация (при наличии).

F21Модуль управления кузовным оборудованием 6
F22Клапан антиблокировочной тормозной системы
F23Не используется
F24Не используется
F25Замок рулевой колонки
F262016:

Не используется;

2017-2018:

Модуль управления кузовом 2.

F27Не используется
F282016:

Не используется;

2017-2018:

Модуль управления кузовом 3.

F292016:

Не используется;

2017-2018:

Модуль управления кузовным оборудованием 8

F30Дворники
F31HID правый свет
F32Левая HID-фара
F33Не используется
F34Корно
F35Не используется
F36Светофор слева
F37Светофор справа
F38Ручной корректор фар
F39Не используется
F40Заднее электроцентрализованное зажигание
F41Горит индикатор неисправности
F42Зажигание кузова приборной панели
F43Выхлопной клапан;

Активный контроль топлива.

F44Включение дисплея AOS
F45Люк
F46Модуль управления кузовным оборудованием 7
F472016:

Не используется;

2017-2018:

НГМ.

F48Не используется
F49Рулевое колесо с подогревом
F50Модуль управления топливной системой зажигания
F51Выпускной клапан птск
F52Муфта компрессора кондиционера
F53Не используется
F54Насос охлаждающей жидкости
F55Не используется
F56Не используется
F57Включение модуля управления двигателем
F58Включение модуля управления коробкой передач
F59Не используется
F60Аккумулятор модуля управления коробкой передач
F61Датчик массового расхода воздуха/O2
F62Стрейновая бобина
F63О2 без ходьбы
F64Катушки
F65Не используется
F66Модуль управления двигателем 1
F67Модуль управления двигателем 2
F68Не используется
F69Не используется
F70Не используется
F71Не используется
F72Не используется
F73Не используется
F74Не используется
F75Не используется
F76Не используется
F77Не используется
Реле
K1Не используется
K2Выполнить;

Кривошипный механизм.

K3Не используется
K4Вакуумный насос
K5Не используется
K6Насос охлаждающей жидкости
K7Модуль управления двигателем
K8Управление кондиционером
K9Не используется
K10Аввиаменто
ботинок

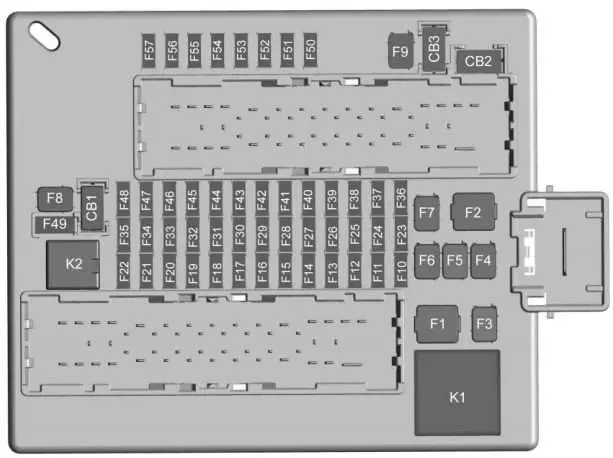

Chevrolet Camaro (2016-2020…) — блок предохранителейChevrolet Camaro (2016-2020…) — блок предохранителейChevrolet Camaro (2016-2020…) — блок предохранителей

Назначение предохранителей в багажнике (2016, 2017, 2018 гг.)

ПРОЧИТАЙТЕ Chevrolet Equinox (2005-2009) – блок предохранителей и реле

Нет.описание
F1Задний противотуманный фонарь
F2Передний обогреватель;

Вентиляция и кондиционирование.

F3Электрический стояночный тормоз
F42016:

Модуль управления кузовным оборудованием 8;

2017-2018:

Не используется.

F5Не используется
F6Задний модуль контроля тяги
F7Правое окно 1
F8Не используется
F9Левое окно 1
F10Зеркало с подогревом 1
F11Не используется
F12Рулевое колесо с подогревом
F13Не используется
F14Управление отоплением;

Вентиляция и кондиционирование.

F152016:

Модуль подушки безопасности/AOS;

2017-2018:

Не используется.

F 16выставка
F17Macchina fotografica
F18Не используется
F19Вентилируемое переднее сиденье 1
F20Фонари заднего хода
F21Не используется
F22Не используется
F23Модуль управления кузовным оборудованием 1
F242016:

Модуль управления кузовным оборудованием 2;

2017-2018:

Не используется.

F25Не используется
F262016:

Модуль управления кузовным оборудованием 3;

2017-2018:

Не используется/

F27RGB-подсветка
F28Пассивный вход

Пассивная стартерная батарея 1/

F29Разъем для передачи данных
F30Из банки
F31Складной модуль памяти
F32Модуль слота памяти
F33Caricabatterie беспроводной
F34Аккумуляторная батарея модуля управления двигателем
F35Топливный насос;

Модуль управления топливной системой.

F362016:

КГМ;

2017-2018:

Не используется.

F37Электроблокировка рулевой колонки
F38Зеркальный оконный модуль
F39Заднее крепление
F402016:

Модуль управления кузовным оборудованием 4;

2017-2018:

Не используется.

F41Регулирование напряжения аккумулятора
F42САДС
F43Не используется
F44Складной верхний электромагнитный клапан
F45Усилитель звука
F46ФППМ 22
F47Lato
F48Не используется
F49Опорный полузащитник
F50Внутреннее зеркало заднего вида
F51Модуль камеры
F52Помощь при парковке сзади
F53Электронный дифференциал повышенного трения
F54Боковая сигнализация слепых зон
F55радиоуправление
F56 Противоугонная система;

Универсальная удаленная система.

F57OnStar / Навигация (экспорт)
Реле
K1Задний противотуманный фонарь
K22016:

Не используется;

2017-2018:

Топливный насос.

Автоматические прерывания
CB1Не используется
CB2C1 Аксессуар резервного питания
CB3Не используется

2019, 2020

Вано моторе

Chevrolet Camaro (2016-2020…) — блок предохранителейChevrolet Camaro (2016-2020…) — блок предохранителейChevrolet Camaro (2016-2020…) — блок предохранителей

Назначение предохранителей и реле в моторном отсеке (2019, 2020 г.)

ЧИТАЙТЕ  Chevrolet Aveo (2002-2006) – Блок предохранителей

Нет.описание
F1насос АБС
F2–
F3Водительское сиденье с гидроусилителем руля
F4Охлаждающий вентилятор
F5Пассажирское сиденье с электроприводом
F6–
F7–
F8–
F9–
F10–
F11ДОПОЛНИТЕЛЬНЫЙ ДХО
F12Передний стеклоочиститель
F13Аввиаменто
F14Тормозной вакуумный насос
F15Модуль автоматического корректора фар
F 16Подогрев переднего сиденья
F17Пассажирское окно
F18Модуль управления кузовным оборудованием 4
F19СДМ/ОСА
F20ОнСтар / Навигация
F21Модуль управления кузовным оборудованием 6
F22клапан АБС
F23–
F24–
F25Электроблокировка рулевой колонки
F26Модуль управления кузовным оборудованием 2
F27–
F28Модуль управления кузовным оборудованием 3
F29Модуль управления кузовным оборудованием 8
F30Дворники
F31правый светодиодный прожектор
F32Левая светодиодная фара
F33–
F34Корно
F35Электродвигатель автоматического корректора фар
F36Светофор слева
F37Светофор справа
F38–
F39–
F40Задний электрический распределитель/освещение
F412019:

Приборная панель/панель зажигания;

2020:

Индикатор неисправности/зажигания.

F42ОВиК/ИСРВМ/ОСРВМ
F432019:

Активный передний выпускной клапан управления подачей топлива;

2020:

Задний модуль контроля тяги / ICCM.

F44–
F45Люк
F46Модуль управления кузовным оборудованием 7
F47CGM
F48Муфта кондиционера
F49Рулевое колесо с подогревом
F50Модуль управления топливной системой/зажигание
F51Задний разгрузочный клапан PTSQ
F52–
F53–
F54Насос охлаждающей жидкости двигателя
F55Основное топливо
F56–
F57Модуль управления двигателем/зажиганием
F58Модуль управления коробкой передач/зажиганием
F59–
F60Аккумулятор модуля управления коробкой передач
F61Неходящее/транспортное средство
F62Катушки зажигания — странно
F63Безступенчатый датчик/датчик O2
F64Катушки зажигания – те же
F65–
F66Модуль управления двигателем 1
F67Модуль управления двигателем 2
F68-F77Запасные предохранители
Реле
K1–
K2Выполнить;

Кривошипный механизм.

K3–
K4Вакуумный насос
K5Управление кондиционером
K6Насос охлаждающей жидкости
K7Модуль управления двигателем
K8Основное топливо
K9–
K10Аввиаменто
ботинок

Chevrolet Camaro (2016-2020…) — блок предохранителейChevrolet Camaro (2016-2020…) — блок предохранителейChevrolet Camaro (2016-2020…) — блок предохранителей

Назначение предохранителей (2019, 2020)

ЧИТАТЬ  Chevrolet Silverado (2019-2022) – блок предохранителей и реле

Нет.описание
F1Грязеотделитель заднего стекла
F2Передний вентилятор
F3Электрический стояночный тормоз
F4–
F5–
F6Задний модуль контроля тяги
F7Правое окно
F8–
F9Левое окно
F10Зеркало с подогревом
F11–
F12Рулевое колесо с подогревом
F13–
F14контроль вентиляции и кондиционирования
F15бронирование
F 16выставка
F17бронирование
F18–
F19Вентилируемое переднее сиденье
F20бронирование
F21–
F22–
F23Модуль управления кузовным оборудованием
F24–
F25–
F26–
F27RGB-подсветка
F28Пассивный вход;

Пассивная стартерная батарея.

F29Разъем для передачи данных
F30Он может дать волю
F31Складная столешница
F32Модуль слота памяти
F33Caricabatterie беспроводной
F34Аккумуляторная батарея модуля управления двигателем
F35Модуль управления топливной системой V6
F36–
F37Электроблокировка рулевой колонки
F38Внешнее зеркало заднего вида;

Окно с электроприводом.

F39Заднее крепление
F40–
F41Регулирование напряжения аккумулятора
F42САДС
F432019:

Не используется;

2020:

Задний модуль контроля тяги / ICCM.

F44Складной верхний электромагнитный клапан
F45Усилитель звука
F46Модуль управления топливной системой V8
F47Lato
F48–
F49Опорный полузащитник
F50Модуль фронтальной камеры
F51Модуль камеры
F52Ассистент парковки
F532019:

Задний водительский модуль управления;

2020:

Не используется.

F54Боковая сигнализация слепых зон
F55Радио
F56–
F57–
Реле
K1Грязеотделитель заднего стекла
K2Модуль управления топливной системой
Автоматические прерывания
CB1–
CB2Аксессуарное питание сохраняется
CB3–
