Chevrolet Aveo T200 и T250 (2002-2011) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
T200
Пассажирский салон
| описание | |
| F1 | 15А Дополнительная розетка 12 В для внешних потребителей, прикуриватель |
| F2 | Предохранитель прикуривателя 15А |
| F3 | 10А аудиосистема, часы |
| F4 | 15А Дневные ходовые огни, часы, комбинация приборов, звуковая сигнализация (зуммер), иммобилайзер |
| F5 | 10А Панель приборов |
| F6 | 10А Переключатель задних фонарей Chorus, переключатель парковки/нейтрали |
| F7 | 10А Блок управления двигателем, блок управления АКПП |
| F8 | Система питания 15А |
| F9 | Подушка безопасности 10А (SRS) |
| F10 | Модуль контрольной лампы АБС 10А; |
| F11 | резерв |
| F12 | 10А Звуковой сигнал, обогрев заднего стекла |
| F13 | 15А выключатель стоп-сигнала |
| F14 | 15А Панель приборов, выключатель аварийной сигнализации |
| F15 | 15А блок управления противоугонной сигнализацией |
| F16 | 10А Блок управления двигателем, блок управления АКПП |
| F17 | 20А Стеклоочиститель и омыватель ветрового стекла |
| F18 | 10А Система зажигания |
| F19 | Выключатель вентилятора 20А, выключатель кондиционера |
| F20 | резерв |
| F21 | резерв |
| F22 | резерв |
| F23 | 10А часы, аудиосистема |
| Реле | |
| R1 | Блок управления реле прерывателя |
| R2 | Реле ретронеббия |
| R3 | Реле омывателя лобового стекла. |
| R4 | Реле переключения |
| R5 | Реле вентилятора кондиционера |
| R6 | Реле стеклоочистителя |

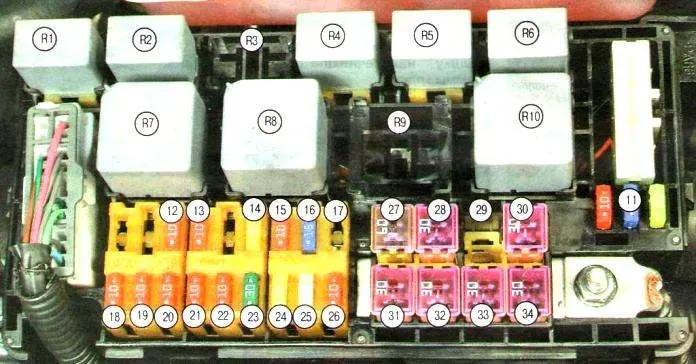

Вано моторе
описание
| Реле | |
| R1 | Реле вентилятора охлаждения двигателя – низкая скорость |
| R2 | Реле ближнего света |
| R3 | Реле противотуманных фар |
| R4 | Реле топливного насоса |
| R5 | Реле компрессора кондиционера |
| R6 | Реле освещения |
| R7 | Реле дальнего света |
| R8 | Реле электростеклоподъемников |
| R9 | Реле вентилятора/главное реле |
| R10 | Реле вентилятора охлаждения двигателя – высокая скорость |
| Переключатели | |
| 11 | Запасные предохранители |
| 12 | 10А Правая фара дальнего света |
| 13 | 10А Левая фара дальнего света |
| 14 | 20А Люк в крыше |
| 15 | Звуковой сигнал 10А |
| 16 | 15А топливный насос |
| 17 | 15А Противотуманные фары |
| 18 | 10А Правая фара (дальний свет) |
| 19 | 10А Левая фара (дальний свет) |
| 20 | 10А Правая фара (ближний свет) |
| 21 | 10А Левая фара (ближний свет) |
| 22 | 10А Внутреннее освещение |
| 23 | Подогрев окон 30А |
| 24 | 20А отражатель |
| 25 | 25А — |
| 26 | 10А Муфта управления компрессором кондиционера |
| фузибили | |
| 27 | 60А Антиблокировочная система тормозов (ABS) |
| 28 | Вентилятор радиатора 30А системы охлаждения двигателя |
| 29 | Главное реле 20А |
| 30 | Windows 30А |
| 31 | 30А вентилятор |
| 32 | Внутренний блок предохранителей 30 А |
| 33 | 30А Система зажигания |
| 34 | 30А — |
ЧИТАТЬ Chevrolet Cruze J400 (2016-2020) – блок предохранителей и реле
T250 и T255
Пассажирский салон
описание
| F1 | человеческие ресурсы |
| F2 | EMS1 |
| F3 | OBD |
| F4 | Люк |
| F5 | Сеньяле соноро |
| F6 | мат |
| F7 | знак СТОП |
| F8 | задние противотуманные фары |
| F9 | электрическое зеркало |
| F10 | измерительные приборы |
| F11 | аудиосистема / РКЭ |
| F12 | картель |
| F13 | легче |
| F14 | внутреннее освещение |
| F15 | Освещение в двери |
| F 16 | EMS2 |
| F17 | аудиосистема/часы |
| F18 | Обогрев |
| F19 | фонарь заднего хода |
| F20 | Зеркала с подогревом |

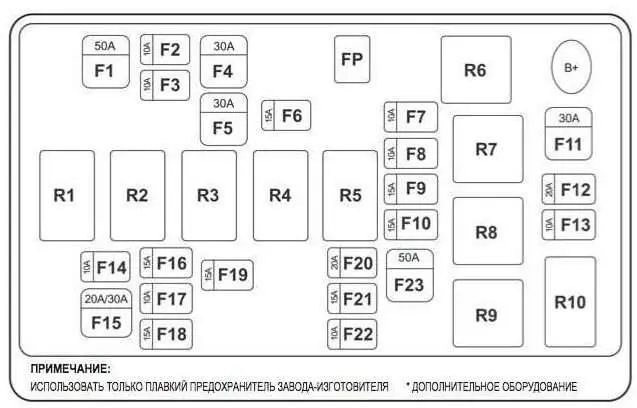

Вано моторе
описание
| F1 | Batteria |
| F2 | левый габаритный фонарь |
| F3 | правый габаритный фонарь |
| F4 | запуск/зажигание 1 |
| F5 | компьютер кондиционера/зажигания 1 |
| F6 | световая сигнализация |
| F7 | правый ближний свет |
| F8 | ближний свет левый |
| F9 | передние противотуманные фары |
| F10 | светофор |
| F11 | высокоскоростной вентилятор охлаждения |
| F12 | низкоскоростной вентилятор охлаждения |
| F13 | компьютерная система кондиционирования, |
| F14 | электрические стеклоподъемники 2 |
| F15 | электрические стеклоподъемники 1 |
| F 16 | бензонасос |
| F17 | блок управления двигателем |
| F18 | EMS1 |
| F19 | EMS2 |
| F20 | резерв |
| F21 | резерв |
| F22 | резерв |
| F23 | АБС |
| R1 | реле топливного насоса |
| R2 | реле для электростеклоподъемников |
| R3 | реле стояночного света |
| R4 | реле передних противотуманных фар |
| R5 | реле дальнего света |
| R6 | реле ближнего света |
| R7 | дистанционное реле вентилятора |
| R8 | возле реле вентилятора |
| R9 | реле кондиционера |
| R10 | главное реле |
| FP | пинцет для замены предохранителя |
