Chevrolet Aveo (2012-2020) — Блок предохранителей
Содержание
Chevrolet Aveo (2012-2020) — Схема блока предохранителей
Год производства: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 гг.
Предохранитель прикуривателя (розетка) Это номер предохранителя. 34 (CIGAR APO) в блоке предохранителей панели приборов.
Расположение блока предохранителей
Приборная доска
Блок предохранителей расположен на приборной панели (со стороны водителя) за крышкой.
Вано моторе
Блок предохранителей расположен в моторном отсеке, рядом с аккумулятором.
Схемы блока предохранителей
2013, 2014, 2015, 2016

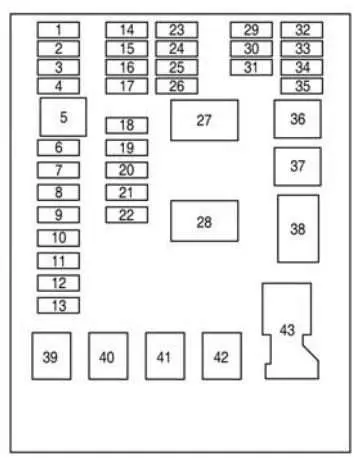

Щиток приборов
Назначение предохранителей комбинации приборов (2013-2016 гг.)
| Нет. | описание |
|---|---|
| 1 | ДЛИС |
| 2 | Разъем для передачи данных |
| 3 | Воздушная подушка |
| 4 | Нагрузка лифта |
| 5 | бронирование |
| 6 | Модуль управления кузовным оборудованием 8 |
| 7 | Модуль управления кузовным оборудованием 7 |
| 8 | Модуль управления кузовным оборудованием 6 |
| 9 | Модуль управления кузовным оборудованием 5 |
| 10 | Модуль управления кузовным оборудованием 4 |
| 11 | Модуль управления кузовным оборудованием 3 |
| 12 | Модуль управления кузовным оборудованием 2 |
| 13 | Модуль управления кузовным оборудованием 1 |
| 14 | Приборная доска |
| 15 | OnStar |
| 16 | Ультразвуковой ассистент парковки сзади. |
| 17 | Информационный центр для водителей |
| 18 | Аудио |
| 19 | Трейлер |
| 20 | ВЛБС |
| 21 | ШЕВИСТАР |
| 22 | Обогрев; Вентиляция; Кондиционер. |
| 23 | HDLPALC |
| 24 | сцепление |
| 25 | Набор индикаторов; Автоматическое обнаружение пассажиров. |
| 26 | Подушка безопасности сработала; Крэнк |
| 27 | Стартовое реле |
| 28 | Бэкдор-релиз |
| 29 | Кривошипный прицеп |
| 30 | Весенние часы |
| 31 | Отопление, вентиляция, кондиционирование |
| 32 | бронирование |
| 33 | Люк |
| 34 | Более легкий |
| 35 | бронирование |
| 36 | Электрические задние стеклоподъемники |
| 37 | Передние электрические стеклоподъемники |
| 38 | РЭП/АКСИ |
| 39 | Преобразователь постоянного тока в постоянный |
| 40 | Экспресс-управление стеклоподъемником водителя вверх/вниз |
| 41 | PTC2 |
| 42 | PTC1 |
| 43 | Разъем батареи |

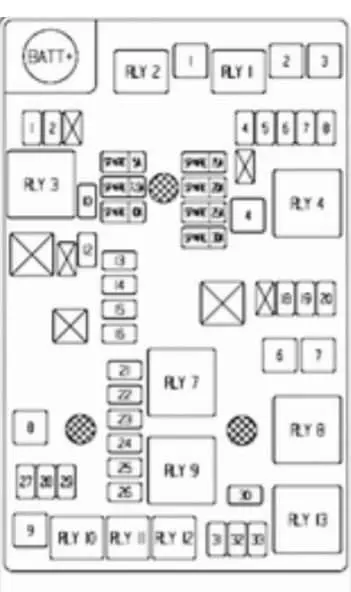

Моторный отсек (двигатели LUV и LUW)
Назначение предохранителей и реле в моторном отсеке (LUV и LUW, 2013-2016 гг.)
| Нет. | описание |
|---|---|
| Мини | |
| 1 | Клапан антиблокировочной тормозной системы |
| 2 | Люк |
| 3 | Не используется |
| 4 | Задний стеклоочиститель |
| 5 | Регулируемый контроль натяжения |
| 6 | Антиблокировочная тормозная жидкость |
| 7 | Автоматическое обнаружение пассажиров/ROS |
| 8 | Внешнее зеркало заднего вида |
| 9 | Не используется |
| 10 | Грязеотделитель заднего стекла |
| 11 | Не используется |
| 12 | Наружное зеркало заднего вида с подогревом |
| 13 | Подогрев переднего сиденья |
| 14 | Модуль управления топливной системой 1 |
| 15 | Гибкое топливо |
| 16 | Стиральная машина |
| 17 | Топливный насос (1,8 л) |
| 18 | Модуль управления двигателем 5 |
| 19 | Система питания 2/Модуль управления выравниванием |
| 20 | Модуль управления коробкой передач 1 |
| 21 | Модуль управления двигателем 1 |
| 22 | Бобина |
| 23 | Модуль управления двигателем 4 |
| 24 | Модуль управления двигателем 3 |
| 25 | Модуль управления двигателем 2 |
| 26 | Инжектор; Катушка зажигания. |
| 27 | Модуль управления двигателем |
| 28 | Муфта компрессора кондиционера |
| 29 | Модуль управления коробкой передач |
| 30 | Корно |
| 31 | Передние противотуманные фары |
| 32 | Светофор слева |
| 33 | Права светофора |
| ЗАПАСНЫЕ ЧАСТИ | резерв |
| Типо J | |
| 1 | Антиблокировочная система насоса |
| 2 | Передний стеклоочиститель |
| 3 | дует |
| 4 | IEC ввод в эксплуатацию/запуск |
| 5 | Не используется |
| 6 | Вентилятор охлаждения К5 |
| 7 | Вентилятор охлаждения К4 |
| 8 | Исполнительный вице-президент |
| 9 | Главная |
| Реле | |
| РЛИ 1 | Реле управления передним стеклоочистителем |
| РЛИ 2 | Реле скорости работы передних стеклоочистителей |
| РЛИ 3 | Реле обогрева заднего стекла |
| РЛИ 4 | Реле запуска/пуска |
| РЛИ 5 | Не используется |
| РЛИ 6 | Реле топливного насоса (1,8 л) |
| РЛИ 7 | Реле вентилятора охлаждения K2 (1,4 л) |
| РЛИ 8 | Реле вентилятора охлаждения К3 (1,8л); Сильноточное реле вентилятора охлаждения К3 (1,4 л). |
| РЛИ 9 | Передача курьером |
| РЛИ 10 | Активация сильноточного реле |
| РЛИ 11 | Реле муфты компрессора кондиционера |
| РЛИ 12 | Реле дальнего света |
| РЛИ 13 | Реле вентилятора охлаждения K1 |
Моторный отсек (двигатель LWE)
Назначение предохранителей и реле в моторном отсеке (LWE, 2013-2016 гг.)
ЧИТАЙТЕ Chevrolet Aveo (2002-2006) – Блок предохранителей
| Нет. | описание |
|---|---|
| Мини | |
| 1 | Клапан антиблокировочной тормозной системы |
| 2 | Люк |
| 3 | Не используется |
| 4 | Переменная мощность водяного насоса |
| 5 | Внешнее зеркало заднего вида |
| 6 | ОСА/РОС |
| 7 | АБС масло |
| 8 | Регулируемый контроль натяжения |
| 9 | Задний стеклоочиститель |
| 10 | Не используется/IBS (при наличии) |
| 11 | Грязеотделитель заднего стекла |
| 12 | Не используется; Электрическая блокировка рулевой колонки (при наличии). |
| 13 | Не используется; Клапан SAI (при наличии). |
| 14 | Наружное зеркало заднего вида с подогревом |
| 15 | Подогрев переднего сиденья |
| 16 | Модуль управления топливной системой 1 |
| 17 | Из банки |
| 18 | Дворники |
| 19 | Топливный насос (если имеется) |
| 20 | Модуль управления двигателем 5 |
| 21 | Система питания 2/Модуль управления выравниванием |
| 22 | Модуль управления коробкой передач 1/преобразователь постоянного тока в постоянный |
| 23 | Вспомогательное питание водяного насоса |
| 24 | Модуль управления двигателем 1 |
| 25 | Бобина |
| 26 | Модуль управления двигателем 4 |
| 27 | Модуль управления двигателем 3 |
| 28 | Модуль управления двигателем 2 |
| 29 | Катушка впрыска/зажигания |
| 30 | Модуль управления двигателем |
| 31 | Муфта компрессора кондиционера |
| 32 | Модуль управления коробкой передач |
| 33 | Корно |
| 34 | Передние противотуманные фары |
| 35 | Светофор слева |
| 36 | Права светофора |
| Типо J | |
| 1 | Передний стеклоочиститель |
| 2 | Антиблокировочная система насоса |
| 3 | дует |
| 4 | IEC ввод в эксплуатацию/запуск |
| 5 | REC |
| 6 | Вентилятор охлаждения К4 |
| 7 | Вентилятор охлаждения К5 |
| 8 | Насос SAI (при наличии) |
| 9 | Исполнительный вице-президент |
| 10 | Главная |
| Микротрансмиттеры | |
| РЛИ 1 | Управление стеклоочистителем переднего стекла |
| РЛИ 3 | Скорость работы дворников переднего стекла |
| HC-Микро реле | |
| РЛИ 7 | Включение вспомогательного водяного насоса (при наличии) |
| РЛИ 12 | Главная |
| Реле U-Микро | |
| РЛИ 2 | Переменная мощность водяного насоса |
| РЛИ 6 | Клапан не используется/SAI (если имеется) |
| РЛИ 8 | Топливный насос (если имеется) |
| РЛИ 13 | Муфта компрессора кондиционера |
| РЛИ 14 | Ослепительные фары |
| Мини-реле | |
| РЛИ 4 | Задний противотуманный фонарь |
| РЛИ 5 | Оборудование/Крейн |
| РЛИ 9 | Насос SAI (при наличии) |
| РЛИ 10 | Вентилятор охлаждения К3 |
| РЛИ 11 | P / T |
| РЛИ 15 | Вентилятор охлаждения К1 |
2017, 2018, 2019, 2020
Щиток приборов
Назначение предохранителей на приборной панели (2017, 2018)
ЧИТАЙТЕ Chevrolet Spin (2013-2018) – блок предохранителей и реле
| имя | описание |
|---|---|
| DLS | Дискретный логический переключатель зажигания |
| DLC | Разъем для передачи данных |
| SDM | Датчик и диагностический модуль |
| Л/ПОЗДНО | Задняя крышка багажника |
| PWR WNDW ЗАДНИЙ | Задние электрические стеклоподъемники |
| BCM8 | Модуль управления кузовным оборудованием 8 |
| BCM7 | Модуль управления кузовным оборудованием 7 |
| BCM6 | Модуль управления кузовным оборудованием 6 |
| BCM5 | Модуль управления кузовным оборудованием 5 |
| BCM4 | Модуль управления кузовным оборудованием 4 |
| BCM3 | Модуль управления кузовным оборудованием 3 |
| BCM2 | Модуль управления кузовным оборудованием 2 |
| BCM1 | Модуль управления кузовным оборудованием 1 |
| IPC | Комплект индикаторов приборной панели |
| ТЕЛЕМАТИКА | Телематика |
| ПАС/ВОСА | Система помощи при парковке; Система предупреждения слепых зон. |
| СНСР ДУШ | Стеклоочиститель с датчиком дождя |
| АУДИО | Аудио |
| ТРЕЙЛЕР1 | Трейлер 1 |
| LDW/FCA | Предупреждение о выезде за пределы полосы движения; Предупреждение о лобовом столкновении. |
| CGM | Центральный дверной модуль |
| ОВК1 | Отопление, вентиляция и кондиционирование 1 |
| HLLD ПО | Автоматический переключатель угла наклона фар |
| МПК/АОС | Панель приборов приборная панель; Дисплей для автоматического обнаружения пассажиров. |
| ЗАПАСНЫЕ ЧАСТИ | – |
| ТРЕЙЛЕР2 | Буксирный крюк 2 |
| ЧАСЫ | Пружина подушки безопасности |
| ОВК2 | Отопление, вентиляция и кондиционирование 2 |
| ХТД СИЛ ЗХЛ | Рулевое колесо с подогревом |
| ЗАПАСНЫЕ ЧАСТИ | – |
| ПО НА КРЫШЕ | Выключатель открытия крыши |
| СИГАРЫ АПО | Дополнительная розетка для сигар |
| ЕСКЛ | Электроблокировка рулевой колонки |
| PWR WNDW ПЕРЕДНЯЯ | Электрические передние стеклоподъемники |
| ИРАП АКЦИ | IRAP-аксессуар |
| СОЕДИНЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ | Разъем батареи |
| РЕЛЕ РАБОТА | Релейный запуск |
| Л/ЭЛАЙ ТЕРРОР | Реле задней двери |
| ОТЧЕТ ИРАП | IRAP-реле |
| РЕЛЕ RAP/ACCY | Аксессуарная мощность сохранена; Вспомогательное реле. |
