Chevrolet Aveo (2007-2011) — Блок предохранителей

Chevrolet Aveo (2007-2011) — Схема блока предохранителей

Год производства: 2007, 2008, 2009, 2010, 2011.

фузибили Зажигалки (розетки) в Шевроле Авео они расположены в блоке предохранителей на приборной панели. 2007, 2008 (Хэтчбек) – см. предохранители «LTR» (прикуриватель) и «AUX LTR» (дополнительная розетка) 2007, 2008 (Седан) – см. предохранитель «CIGAR» (прикуриватель, дополнительная розетка). 2009, 2010, 2011 гг. – см. предохранители «СИГАРА» (прикуриватель) и «СОКЕТ» (розетка).

Расположение блока предохранителей

Приборная доска

Блок предохранителей расположен на панели приборов со стороны водителя, за крышкой.

Схемы блока предохранителей

2007, 2008 г. (хэтчбек)

Щиток приборов

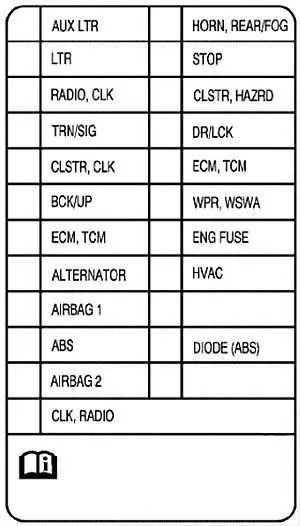

Назначение предохранителей комбинации приборов (2007, 2008 (хэтчбек))

имя	описание
ВСПОМОГАТЕЛЬНЫЙ ЛТР	Вспомогательная зажигалка
РАМА ЗАДНЯЯ / ПРОТИВОТУМАННАЯ	Рог; Задние противотуманные фары.
LTR	Более легкий
STOP	Стоп-сигнал
РАДИО, КЛК	Радио; Часы.
CLSTR, ОПАСНОСТЬ	Приборная доска; Аварийное освещение;
ТРН/СИГ	Индикаторы направления
ДР/ЛКК	Замок; Бесключевой удаленный доступ.
КЛСТР, КЛК	Комплект индикаторов приборной панели; Часы.
ЕСМ, ТОМ	Модуль управления двигателем (ECM); Модуль управления коробкой передач (TCM).
НАЗАД	Запасная лампа
ПКК, WSWA	Стиральная машина
ЕСМ, ТОМ	Модуль управления двигателем (ECM); Модуль управления коробкой передач (TCM).
ШПИНДЕЛЬ ДВИГАТЕЛЯ	Предохранитель двигателя
ГЕНЕРАТОР	Генератор
HVAC	Вентилятор системы отопления, вентиляции и кондиционирования воздуха
ПОДУШКА БЕЗОПАСНОСТИ 1	Подушка безопасности 1
белый	Не используется
АБС	Антиблокировочная тормозная система (ABS)
ДИОД (АБС)	Диод антиблокировочной системы тормозов
ПОДУШКА БЕЗОПАСНОСТИ 2	Подушка безопасности 2
белый	Не используется
КЛК, РАДИО	Сторожить; Радио.

Вано моторе

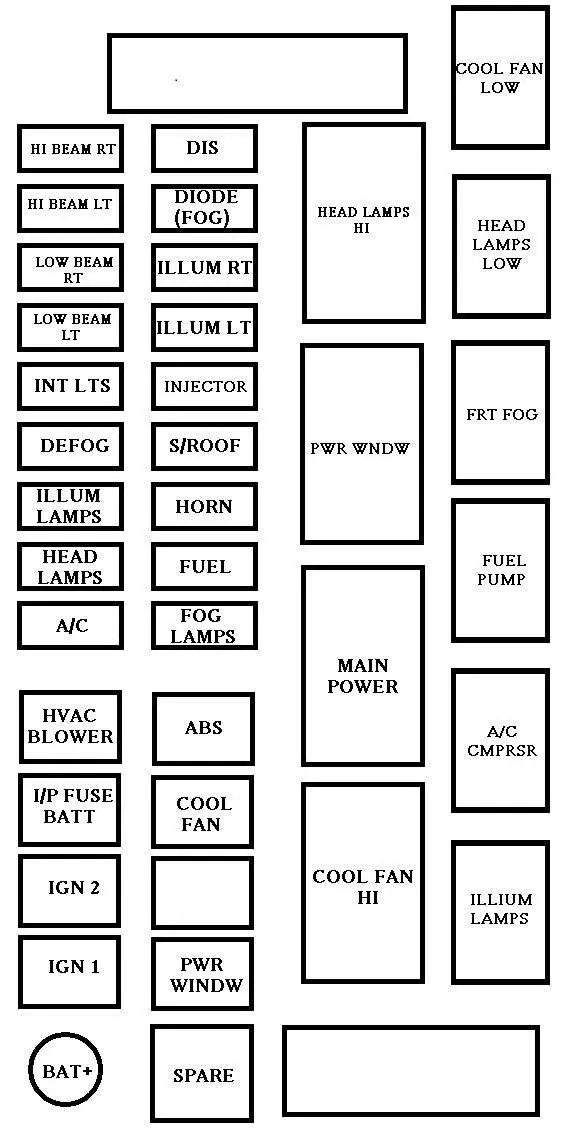

Назначение предохранителей и реле в моторном отсеке (2007, 2008 (хэтчбек))

имя	описание
ДАЛЬНИЙ СВЕТ RT	Фара дальнего света со стороны пассажира
DIS	Система прямого зажигания
ДАЛЬНИЙ СВЕТ LT	Фара дальнего света со стороны водителя
ДИОД (ТУМАН)	Диод противотуманной фары
НИЗКИЙ РАДИУС RT	Фара ближнего света со стороны пассажира
ИЛЛЮМ РТ	Правый габаритный фонарь; Схема освещения.
НИЗКИЙ РАДИУС LT	Проектор ближнего света со стороны водителя
ИЛЛЮМ ЛТ	Парковочный фонарь со стороны водителя; Подсветка номерного знака.
ИНТ ЛТС	Внутреннее освещение
ИНЖЕКТОР	Иньетторе
УДАЛЕНИЕ ТУМАНА	Fogger
S / КРЫША	Люк
СВЕТ НА ЭТОЙ ЛАМПЕ	Реле освещения
РОГ	Корно
ФАРЫ	Проекторы
ТОПЛИВО	Топливный насос
кондиционер	Компрессор кондиционера
ФАРИ АНТИНЕББИА	Передний противотуманный фонарь
Вентилятор системы отопления, вентиляции и кондиционирования воздуха	Отопление: вентиляция, кондиционер, вентилятор.
АБС	Система предотвращения блокировки колес
I/P ПРЕДОХРАНИТЕЛЬ BATT	Блок предохранителей панели приборов
FAN	Вентилятор радиатора
ИГН 2	Включение 2
белый	пустой
ИГН 1	Включение 1
мощность ВНДВ	Поставка окон
ЗАПАСНЫЕ ЧАСТИ	резерв
Реле
ВУОТО	Не используется
НИЗКИЙ ЦВЕТОВЫЙ ВЕНТИЛЯТОР	Вентилятор низкого охлаждения
ПРИВЕТ ГОЛОВНЫЕ ЛАМПЫ	Ослепительная фара
ФАР БЛИЖНЕГО СВЕТА	Проектор ближнего света
мощность ВНДВ	Поставка окон
ФРТ ТУМАН	Противотуманные огни
ГЛАВНЫЙ ПУНКТ	Alimentazione Principale
ТОПЛИВНЫЙ НАСОС	Топливный насос
КОМПРЕССОР КОНДИЦИОНЕРА	Компрессор кондиционера
ПРИВЕТ ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР	Вентилятор высокого охлаждения
СВЕТ НА ЭТОЙ ЛАМПЕ	Лампочки
белый	Не используется

2007, 2008 (Берлин)

Щиток приборов

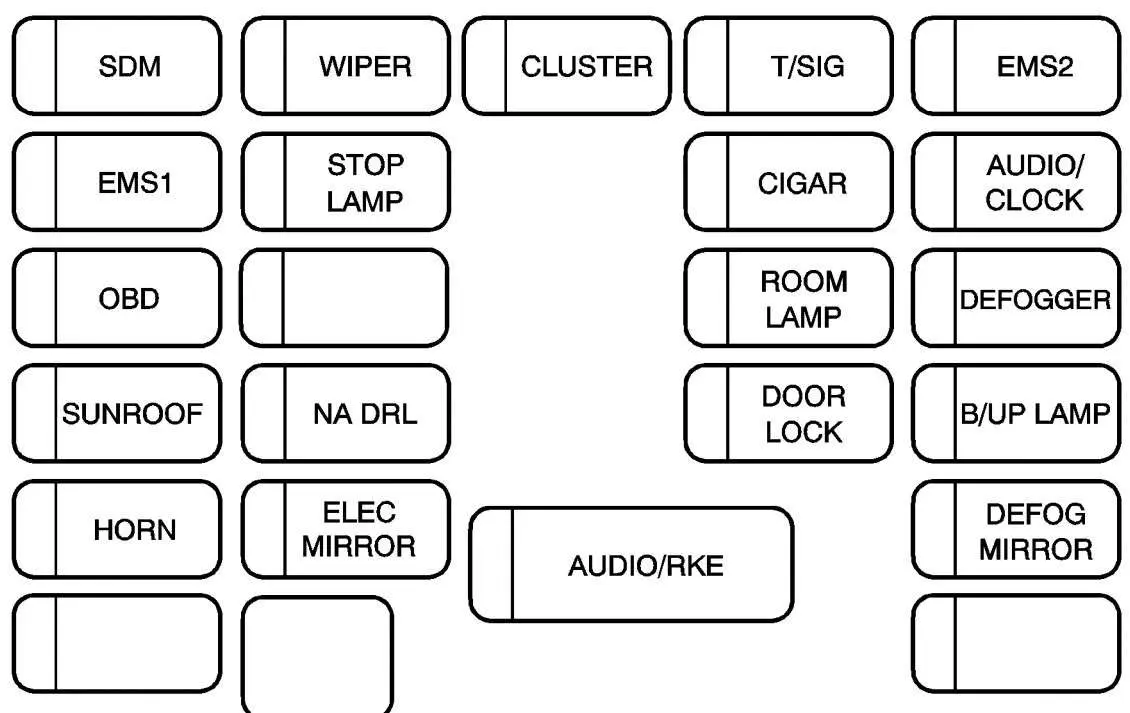

Назначение предохранителей комбинации приборов (2007, 2008 (Седан))

ЧИТАТЬ  Chevrolet Spark M300 (2009-2015) – Блок предохранителей

имя	описание
SDM	Модуль обнаружения и диагностики
ТУГОЙ	Переключатель стеклоочистителей; Мотор стеклоочистителя.
Кластер	Комплект индикаторов приборной панели; Тормозной выключатель; Режим «Антивор».
Т/СИГ	Указатель поворота; Аварийное освещение.
EMS2	Выключатель стоп-сигнала
EMS1	Блок предохранителей в моторном отсеке; Задний H02S; Модуль управления двигательной палубой; ВСС; Топливный насос.
СТОП-СИГНАЛ	Тормозной переключатель
СИГАРА	Более легкий; Вспомогательная розетка.
АУДИО/ЧАСЫ	Радио; Часы.
OBD	Бортовая диагностика; Иммобилайзер.
СПАЛЬНАЯ ЛАМПА	Стартовая лампа; Переключатель открытия багажника; Кластер; Купольный светильник.
ОБОГРЕВАТЕЛЬ	Задний противотуманный фонарь
ЛЮК НА КРЫШЕ	Модуль люка (опция)
DRL	Дневные ходовые огни
ЗАМОК	Блок/блок делла Порта
Б/УП ЛАМПА	Замена ламп
РОГ	Корно
ЭЛЕКТРИЧЕСКОЕ ЗЕРКАЛО	Переключатель управления зеркалами; Купольный светильник; Переключатель кондиционера.
АУДИО/РКЕ	Радио; Удаленный бесключевой доступ; Таймер; Питание зеркала; Противоугонный модуль.
ЗАТЕМЯЩЕЕ ЗЕРКАЛО	Поставка зеркал (грязеотделителей); Переключатель кондиционера.
белый	Не используется
ВУОТО	Не используется
белый	Не используется

Вано моторе

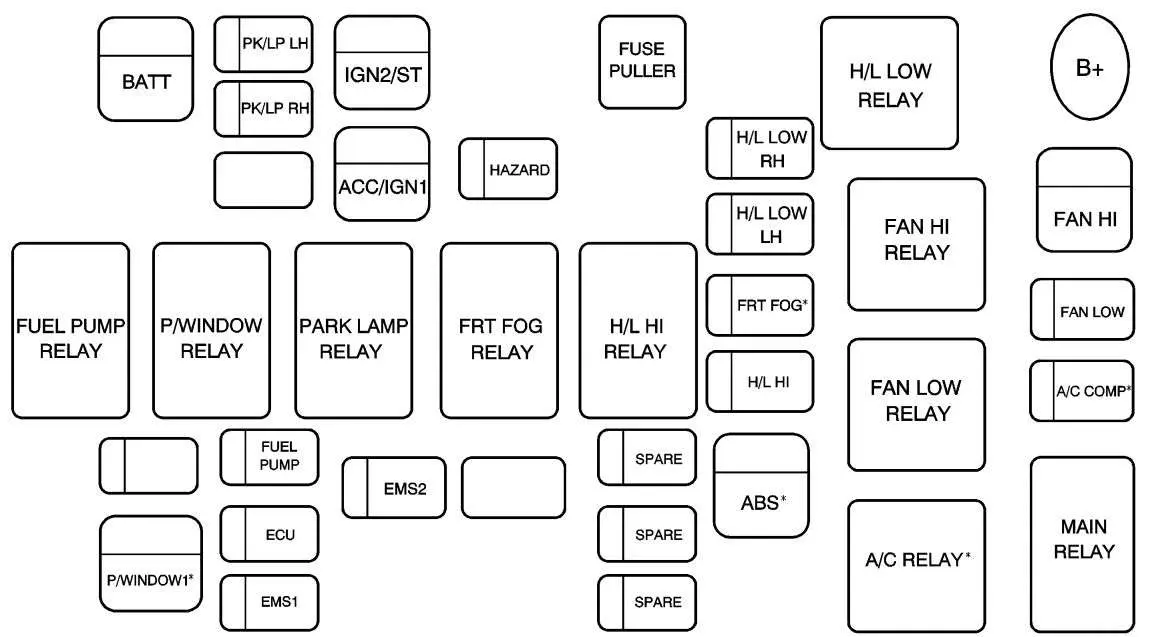

Назначение предохранителей и реле подкапотного пространства (2007, 2008 (седан))

имя	описание
ВАТТ	Блок предохранителей панели приборов
ПК/ЛП ЛЕВ	Парковочный свет со стороны водителя: задний фонарь
ПК/ЛП правый	Парковочный свет со стороны пассажира; Задний свет
ИГН2/СТ	Interruttore di Accensione
АСС/IGN1	Interruttore di Accensione
ОПАСНОСТЬ	Индикатор света; Противоугонная система.
В/Л ОВ НИЗКИЙ	Лампа ближнего света со стороны пассажира
ФАН ПРИВЕТ	Высокоскоростной вентилятор охлаждения
В/Л ЛЕВ НИЗКИЙ	Проектор ближнего света со стороны водителя
ФРТ ТУМАН	Передние противотуманные фары (опция)
НИЗКИЙ ВЕНТИЛЯТОР	Низкоскоростной вентилятор охлаждения
Д/Л ПРИВЕТ	Ослепительные фары
КОМПЕНСАЦИЯ КОНДИЦИОНЕРА	Компрессор кондиционера (опция)
ТОПЛИВНЫЙ НАСОС	Топливный насос
ЗАПАСНЫЕ ЧАСТИ	резерв
АБС	Антиблокировочная система (опция)
EMS2	клапан LEGR, HO2S; Электромагнитный клапан очистки контейнера EVAP; Датчик СМР.
П/ФИНЕСТРА1	Переключатель окна (опция)
ЭКЮ	Блок управления двигателем; Модуль управления коробкой передач.
ЗАПАСНЫЕ ЧАСТИ	резерв
EMS1	Модуль управления двигателем; Инжектор; Вентилятор; Компрессор кондиционера.
ЗАПАСНЫЕ ЧАСТИ	резерв
Реле
РЕЛЕ НИЗКОГО H/L	Реле ближнего света
РЕЛЕ ВЕНТИЛЯТОРА ПРИВЕТ	Высокоскоростное реле вентилятора охлаждения
РЕЛЕ ТОПЛИВНОГО НАСОСА	Реле топливного насоса
РЕЛЕ П/ОКНА	Реле электростеклоподъемников
РЕЛЕ СТОЯНОЧНЫХ ОГНЕЙ	Реле стояночных фонарей
ПРОТИВОТУМАННОЕ РЕЛЕ	Реле передних противотуманных фар
РЕЛЕ H/L ВЫС.	Реле дальнего света
РЕЛЕ НИЗКОГО ВЕНТИЛЯТОРА	Реле вентилятора охлаждения низкой скорости
РЕЛЕ КОНДИЦИОНЕРА ВОЗДУХА	Реле климат-контроля (опция)
ГЛАВНОЕ РЕЛЕ	Главное реле

2009, 2010, 2011

Щиток приборов

Назначение предохранителей комбинации приборов (2009, 2010, 2011)

ЧИТАТЬ  Chevrolet Cruze J300 (2008-2016) – блок предохранителей и реле

имя	описание
АУДИО	Аудио; Сторожить; Иммобилайзер.
АУДИО/РКЕ	Переключатель кондиционера; Таймер; Модуль питания зеркала Аудио; Противоугонный модуль; СКДП.
Б/УП ЛАМПА	ПНП-переключатель; Выключатель света заднего хода.
белый	Не используется
белый	Не используется
белый	Не используется
белый	Не используется
СИГАРА	Более легкий
Кластер	Тормозной выключатель; СКДП; Противоугонный модуль.
ЗАТЕМЯЩЕЕ ЗЕРКАЛО	Поставка зеркал; Переключатель кондиционера.
RR DEFOG	Задний дефлектор
ЗАМОК	Блокировать
ПО ДНР	NA Цепь ДХО
ЗЕРКАЛО/ВЕТРОВОЕ СТЕКЛО	Переключатель управления зеркалами; Внутреннее освещение; Переключатель кондиционера.
ЕМС 1	Блок предохранителей в моторном отсеке; МТК; ВСС; Топливный насос.
ЕМС 2	Выключатель стоп-сигнала
РОГ	Корно
OBD	ДЛЦ? Иммобилайзер.
ГРУППОВАЯ/КОМНАТНАЯ ЛАМПА	Стартовая лампа; Переключатель открытия багажника; индекс потребительских цен; Внутреннее освещение.
SDM	Модуль обнаружения и диагностики
РАЗЪЕМ	Presa di Corrente
СТОП-СИГНАЛ	Тормозной переключатель
ЛЮК НА КРЫШЕ	Модуль люка (опция)
Т/СИГ	Аварийный выключатель освещения
ТУГОЙ	Переключатель стеклоочистителей; Мотор стеклоочистителя.

Вано моторе

Назначение предохранителей и реле в моторном отсеке (2009, 2010, 2011 г.в.)

имя	описание
ФАН ПРИВЕТ	Реле вентилятора системы охлаждения при высокой температуре
АБС-1	ebcm
АБС-2	ebcm
СДЖБ БАТТ	Блок предохранителей панели приборов
АСС/IG1	Курьер IGN1
ИГ2/СТ	реле IGN2; Реле стартера.
АКК/ПДП	Блок предохранителей панели приборов
П/ОКНО-2	Электрический переключатель окон
АРТ. ОКНО-1	Электрический переключатель окон
НИЗКИЙ ВЕНТИЛЯТОР	Реле низкой скорости вентилятора системы охлаждения
А/КОН	Реле компрессора кондиционера
ЦПП ЛГ	Задний фонарь (левый); Световой индикатор (слева); Указатель поворота (левый) Парковочный свет (слева); Подсветка номерного знака (слева).
ПКЛП РХ	Задний фонарь (правый); Сигнальный фонарь (правый); Указатель поворота (правый) Стояночный свет (правый); Подсветка номерного знака (правая); Блок предохранителей I/P.
ЭКЮ	ЕСМ, ТСМ
ФРТ ТУМАН	Реле передних противотуманных фар
Ф/НАСОС	Реле топливного насоса
ОПАСНОСТЬ	выключатель аварийной сигнализации; Контактный выключатель крышки моторного отсека.
ЛПВП ВЫСОКИЙ ЛГ	Фара (левая); ИПЦ.
ЛПВП ВЫСОКИЙ RH	Маяк (справа)
IPC	IPC
ЛПВП ЛО ЛГ	Ближний свет (левый); Блок предохранителей I/P.
ЛПВП ЛО РХ	ближний свет (справа)
ЭМС-1	ЕСМ; Инжектор.
ДЛИС	Interruttore di Accensione
ЭМС-2	Электромагнитный клапан очистки контейнера EVAP; Термостатический нагреватель; датчик H02S; Датчик МАФ.
ЗАПАСНЫЕ ЧАСТИ	Не используется
Реле
РЕЛЕ Ф/НАСОСА	Топливный насос
ДОЧЬ СТАРТЕРА	Аввиаменто
РЕЛЕ СТОЯНОЧНЫХ ОГНЕЙ	Люси ди Паркеджио
РЕЛЕ ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР	Противотуманные огни
HDLP ВЫСОКАЯ ТАКТА	Реле дальнего света фар
РЕЛЕ НИЗКОГО УРОВНЯ HDLP	РЕЛЕ НИЗКОГО УРОВНЯ HDLP
РЕЛЕ ВЫСОКОГО ВЕНТИЛЯТОРА	Вентилятор высокого охлаждения
РЕЛЕ НИЗКОГО ВЕНТИЛЯТОРА	Вентилятор низкого охлаждения
РЕЛЕ КОНДИЦИОНЕРА	Кондиционер
ГЛАВНОЕ РЕЛЕ ДВИГАТЕЛЯ	Alimentazione Principale
РЕЛЕ АСС/RAP	Блок предохранителей I/P
РЕЛЕ АСС/RAP	Переключение
