Chevrolet Aveo (2002-2006) — Блок предохранителей

Chevrolet Aveo (2002-2006) — Схема блока предохранителей

Год производства: 2002, 2003, 2004, 2005, 2006.

Предохранитель прикуривателя (розетка) в Шевроле Авео Он расположен в блоке предохранителей на приборной панели (см. предохранитель «СИГАРНЫЙ РАЗЪЕМ» или «LTR»).

Блок предохранителей панели приборов

Расположение блока предохранителей

Он расположен на панели приборов со стороны водителя, за крышкой.

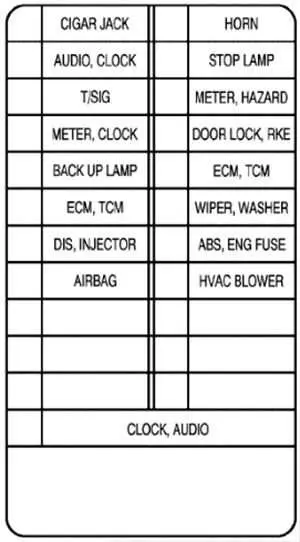

Схема блока предохранителей (2003-2004 гг.)

Назначение предохранителей на панели приборов (2003-2004 гг.)

имя	описание
ДЖЕК СИГАРА	Джек сигара
РОГ	Корно
АУДИО, ЧАСЫ	Часы; Радио.
СТОП-СИГНАЛ	Стоп-сигнал
Т/СИГ	Активируйте сигнал
СЧЕТЧИК, ОПАСНОСТЬ	Приборная доска; Аварийное освещение.
МЕТР, ЧАСЫ	Панель приборов приборная панель; Часы.
ДВЕРНОЙ ЗАМОК, RKE	Замок; Бесключевой удаленный доступ.
ПОМОЩЬНАЯ ЛАМПА	Опорная лампа
ЕСМ, ТСМ	Модуль управления двигателем; Модуль управления коробкой передач.
ЕСМ, МТС	Модуль управления двигателем; Модуль управления коробкой передач.
СТЕКЛООЧИСТИТЕЛЬ	Стиральная машина
ДИСП, ИНЖЕКТОР	Система прямого зажигания; Инжектор.
АБС, ПРЕДОХРАНИТЕЛЬ ДВИГАТЕЛЯ	Антиблокировочная система; Предохранитель двигателя.
AIRBAG	Воздушная подушка
Вентилятор системы отопления, вентиляции и кондиционирования воздуха	Вентилятор системы отопления, вентиляции и кондиционирования воздуха
белый	Не используется
белый	Не используется
белый	Не используется
белый	Не используется
белый	Не используется
белый	Не используется
ЧАСЫ, АУДИО	Часы; Радио.

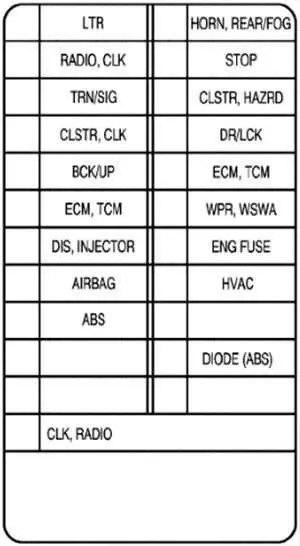

Схема блока предохранителей (2005-2006 гг.)

Назначение блока предохранителей на панели приборов (2005-2006 гг.)

имя	описание
LTR	Более легкий
РАМА ЗАДНЯЯ / ПРОТИВОТУМАННАЯ	Рог; Задние противотуманные фары.
РАДИО, КЛК	Сторожить; Радио.
STOP	Стоп-сигнал
ТРН/СИГ	Активируйте сигнал
CLSTR, ОПАСНОСТЬ	Панель приборов; Аварийное освещение.
КЛСТР, КЛК	Комплект индикаторов приборной панели; Часы.
ДР/ЛКК	Замок; Бесключевой удаленный доступ.
НАЗАД	Запасная лампа
ЕСМ, МТС	Модуль управления двигателем; Модуль управления коробкой передач.
ЕСМ, МТС	Модуль управления двигателем; Модуль управления коробкой передач.
ПКК, WSWA	Стиральная машина
ДИСП, ИНЖЕКТОР	Система прямого зажигания; Инжектор.
ШПИНДЕЛЬ ДВИГАТЕЛЯ	Предохранитель двигателя
AIRBAG	Воздушная подушка
HVAC	Вентилятор системы отопления, вентиляции и кондиционирования воздуха
АБС	Система предотвращения блокировки колес
белый	Не используется
белый	Не используется
ДИОД (АБС)	Диод антиблокировочной системы тормозов
ВУОТО	Не используется
белый	Не используется
КЛК, РАДИО	Сторожить; Радио.

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Он расположен в моторном отсеке, рядом с аккумулятором.

Схема блока предохранителей (2003-2004 гг.)

Назначение предохранителей и реле в моторном отсеке (2003-2004 гг.)

ЧИТАТЬ  Chevrolet Optra (2007-2012) – блок предохранителей и реле

имя	описание
В/Л ВЫС. ПРАВ.	Правая фара дальнего света
белый	Не используется
В/Л ВЫС ЛЕВ	Верхняя левая фара
белый	Не используется
В/Л ОВ НИЗКИЙ	Ближний свет с правой стороны
ИЛЛ РХ	Стояночный фонарь с правой стороны; Схема освещения.
В/Л ЛЕВ НИЗКИЙ	Левый ближний свет
ИЛЛ ЛХ	Левый габаритный фонарь; Подсветка номерного знака.
СПАЛЬНАЯ ЛАМПА	Лампа для гостиной
белый	Не используется
УДАЛЕНИЕ ТУМАНА	Fogger
СОЛНЕЧНАЯ КРЫША	Люк
ИЛ ЛАМПА	Реле освещения
РОГ	Корно
НАЛОБНЫЙ ФОНАРЬ	Ослепительный свет
ТОПЛИВНЫЙ НАСОС	Топливный насос
КОМПЕНСАЦИЯ КОНДИЦИОНЕРА	Компрессор кондиционера
ФРТ ТУМАН	Передний противотуманный фонарь
ВОЗДУХОДУВКА	дует
АБС	Система предотвращения блокировки колес
IP F/BOX	Блок предохранителей панели приборов
РАД.ВЕНТИЛЯТОР	Вентилятор радиатора
ИГН 2	Включение 2
ИГН 1	Включение 1
ЭНЕРГИЯ ВЕТРА	оконная мощность
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ	Запасной предохранитель
Реле
ВУОТО	Не используется
РЕЛЕ ВЕНТИЛЯТОРА RAD LOW	Реле вентилятора радиатора низкой температуры
РЕЛЕ ВЫСОКОГО ФАР	Фара высокого реле
РЕЛЕ БЛИЖНЕГО ФАР	Реле ближнего света
РЕЛЕ ЭЛЕКТРИЧЕСКОГО СТЕКЛА	Реле электростеклоподъемника
РЕЛЕ ПРОТИВОТУМАННЫХ ФАР	Реле противотуманных фар
ГЛАВНОЕ РЕЛЕ / РЕЛЕ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ	Главное реле/реле управления вентилятором
РЕЛЕ ТОПЛИВНОГО НАСОСА	Реле топливного насоса
РЕЛЕ КОНДИЦИОНЕРА ВОЗДУХА	Реле кондиционера
(ОПЦИЯ) ГЛАВНОЕ РЕЛЕ	Главное реле (опция)
РЕЛЕ ВЕНТИЛЯТОРА RAD HI	Вентилятор радиатора с высоким реле
РЕЛЕ ОСВЕЩЕНИЯ	Реле освещения
ВУОТО	Не используется

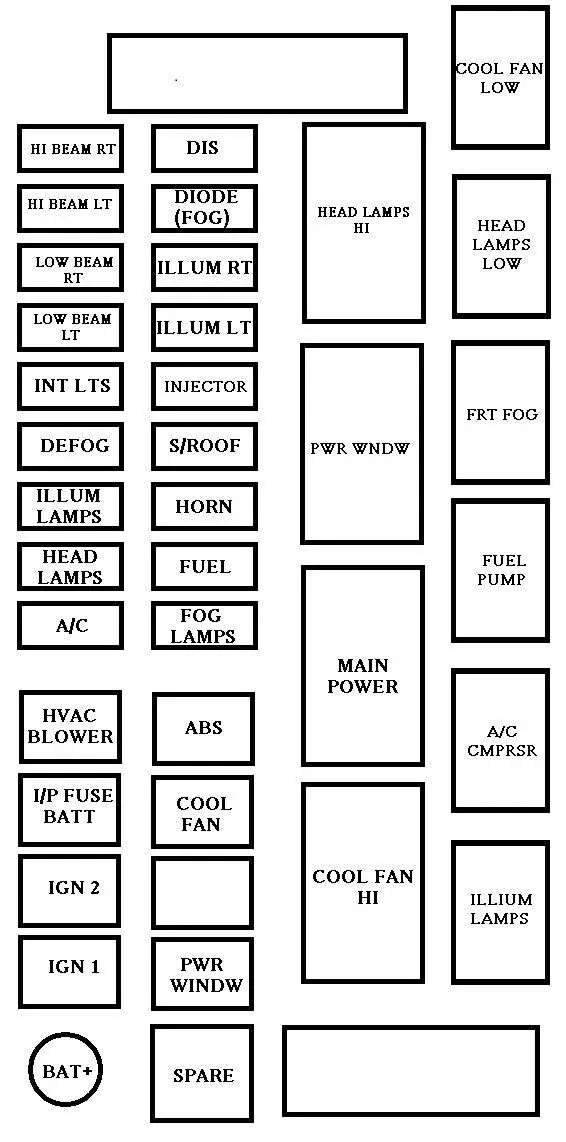

Схема блока предохранителей (2005-2006 гг.)

Назначение предохранителей и реле в моторном отсеке (2005-2006 гг.)

имя	описание
ДАЛЬНИЙ СВЕТ RT	Высокий отражатель со стороны пассажира
ДИОД (ТУМАН)	Диод противотуманной фары
ДАЛЬНИЙ СВЕТ LT	Высокая фара со стороны водителя
белый	Не используется
СВЕТОВОЙ ЛУЧ НИЖНЕГО RT СВЕТОВОГО ЛУЧА	Низкий боковой отражатель для пассажиров
ИЛЛЮМ РТ	Стояночный фонарь с правой стороны; Схема освещения.
НИЗКИЙ РАДИУС LT	Ближний свет со стороны водителя
ИЛЛЮМ ЛТ	Левый габаритный фонарь; Подсветка номерного знака.
ИНТ ЛТС	Лампа для гостиной
белый	Не используется
УДАЛЕНИЕ ТУМАНА	размыкание
С КРЫШЕЙ	Люк
СВЕТ НА ЭТОЙ ЛАМПЕ	Реле освещения
РОГ	Корно
ФАРЫ	Fari
ТОПЛИВО	Топливный насос
кондиционер	Компрессор кондиционера
ФАРИ АНТИНЕББИА	Передний противотуманный фонарь
Вентилятор системы отопления, вентиляции и кондиционирования воздуха	Обогрев; Вентиляция; Вентилятор кондиционера.
АБС	Система предотвращения блокировки колес
I/P ПРЕДОХРАНИТЕЛЬ BATT	Блок предохранителей панели приборов
FAN	Вентилятор радиатора
ИГН 2	Включение 2
белый	пустой
ИГН 1	Включение 1
мощность ВНДВ	Поставка окон
ЗАПАСНЫЕ ЧАСТИ	резерв
Реле
ВУОТО	Не используется
НИЗКИЙ ЦВЕТОВЫЙ ВЕНТИЛЯТОР	Вентилятор низкого охлаждения
ПРИВЕТ ГОЛОВНЫЕ ЛАМПЫ	Ослепительный свет
ФАРЫ НИЖНИЕ	Низкий маяк
мощность ВНДВ	Поставка окон
ФРТ ТУМАН	Противотуманные огни
ОХЛАЖДЕНИЕ ФН	Управление вентилятором охлаждения
ТОПЛИВНЫЙ НАСОС	Топливный насос
КОМПРЕССОР КОНДИЦИОНЕРА	Компрессор кондиционера
ПРИВЕТ ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР	Вентилятор высокого охлаждения
СВЕТ НА ЭТОЙ ЛАМПЕ	Лампочки
белый	Не используется
