Chevrolet Agile (2009-2013) – блок предохранителей и реле
Содержание [-]
Применяется к новым автомобилям в годах:
2009, 2010, 2011, 2012, 2013.
Расположение блока предохранителей

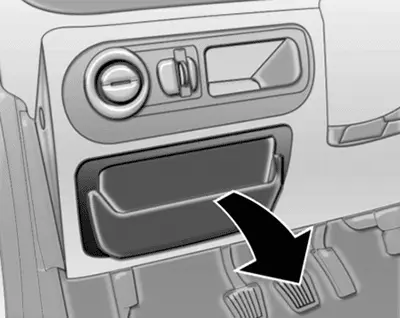

Блок предохранителей и блок реле расположены под приборной панелью; Для доступа снимите сумку, как показано на рисунке.

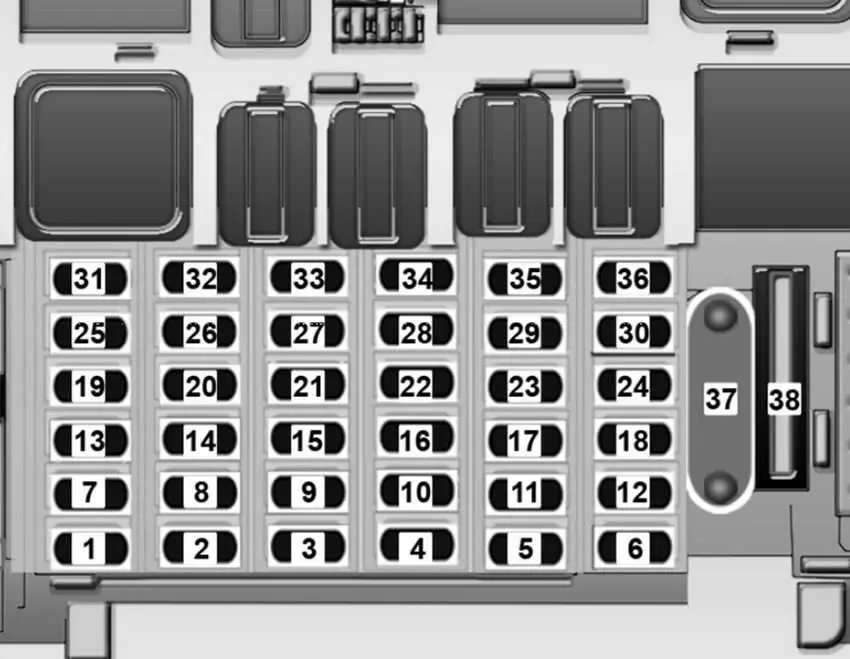

| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 10 А. | Радио (автомобиль без центрального замка и противоугонной сигнализации) |
| 2 | 10 А. | Приборная панель/управление освещением (BCM) |
| 3 | вентиляции | Центральный замок/сигнализация |
| 4 | вентиляции | Более легкий. Розетка 12 В (спереди) |
| 5 | – | неиспользуемый |
| 6 | 10 А. | Радио (автомобиль с центральным замком и противоугонной сигнализацией) |
| 7 | 15A | Корно |
| 8 | 10 А. | Указатели поворотов (BCM) |
| 9 | вентиляции | Электростеклоподъемник (правая сторона) |
| 10 | 15A | Стоп-сигнал. Реверсивный свет. освещение бардачка |
| 11 | 15A | Модуль управления коробкой передач (TCM) (автомобиль с автоматической коробкой передач) |
| 12 | 5A | Радио (функция «вкл/выкл» при зажигании автомобиля) |
| 13 | вентиляции | Реле впрыска (главное). Модуль управления двигателем |
| 14 | 25A | Обогреватель заднего стекла |
| 15 | вентиляции | Электростеклоподъемник (левая сторона) |
| 16 | 5A | Приборная панель (BCM). Модуль АБС. Модуль управления отоплением, вентиляцией и кондиционированием воздуха. Система подъема окон (дверные выключатели) |
| 17 | 15A | Выделять |
| 18 | 5A | Модуль управления отоплением, вентиляцией и кондиционером (автомобиль с центральным замком и охранной сигнализацией). Свет багажника. Ультразвуковой датчик. свет для чтения |
| 19 | 10 А. | Насос холодного запуска (гибкий) |
| вентиляции | 10 А. | Система оповещения |
| 21 | вентиляции | топливный насос Модуль управления двигателем |
| 22 | 5A | Электрические наружные зеркала. Радио (функция «вкл/выкл» при зажигании автомобиля). Подвеска сигнализации. Центральный замок (дистанционное управление). Акустическое предупреждение о включении ключа |
| 23 | 25A | Тормозной модуль АБС |
| 24 | – | неиспользуемый |
| 25 | 10 А. | Диагностический разъем. Подсветка багажника (автомобиль без центрального замка и противоугонной системы). Ультразвуковой датчик (автомобиль без центрального замка и противоугонной системы). Лампа для чтения (автомобиль без центрального замка и противоугонной сигнализации). Система оповещения |
| 26 | вентиляции | Передние противотуманные фары. задние противотуманные фары |
| 27 | 15A | подушка безопасности по модулю |
| 28 | 10 А. | Ближний свет (левая сторона) |
| 29 | 10 А. | Габаритный фонарь (передний левый). Габаритный фонарь (сзади справа). патентный свет |
| тридцать | 15A | Модуль управления коробкой передач (TCM) (автомобиль с автоматической коробкой передач) |
| 31 | 10 А. | диммер света/приборной панели |
| 32 | 5A | Аварийный выключатель освещения. Модуль управления отоплением, вентиляцией и кондиционером (автомобиль без центрального замка и противоугонной системы). Звуковой сигнал (автомобиль с подушкой безопасности) |
| 33 | 15A | Стеклоочиститель и стеклоочиститель заднего стекла. Стеклоочиститель и омыватель ветрового стекла |
| 34 | 10 А. | Ближний свет (левая сторона) |
| 35 | 10 А. | Габаритный фонарь (передний правый). Габаритный фонарь (задний левый). Модуль управления отоплением, вентиляцией и кондиционированием воздуха («ночной режим») |
| 36 | 7.5A | Кондиционер |
| 37 | 30A | Модуль управления отоплением, вентиляцией и кондиционером (автомобиль с центральным замком и охранной сигнализацией). Подсветка багажника (автомобиль с центральным замком и сигнализацией). Ультразвуковой датчик (автомобиль с центральным замком и противоугонной сигнализацией). Лампа для чтения (автомобиль с центральным замком и противоугонной системой). Радио (автомобиль с центральным замком и противоугонной сигнализацией) |
| 38 | – | неиспользуемый |
Релейный блок

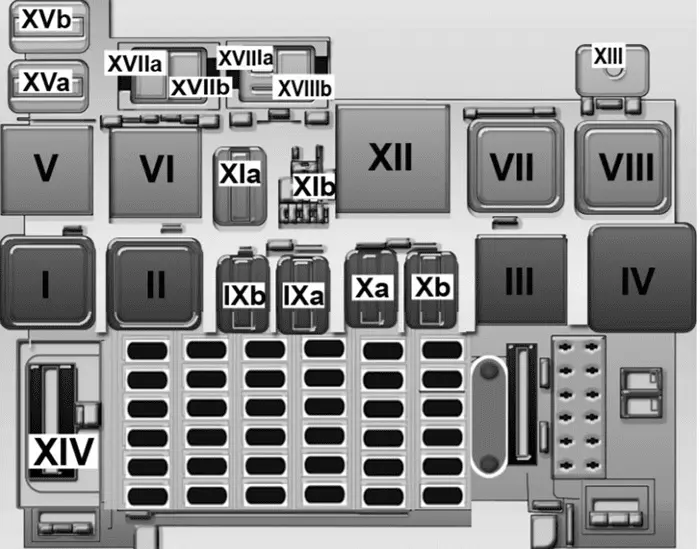

Версия 1
ПРОЧИТАЙТЕ Chevrolet Equinox (2016-2022) – блок предохранителей и реле

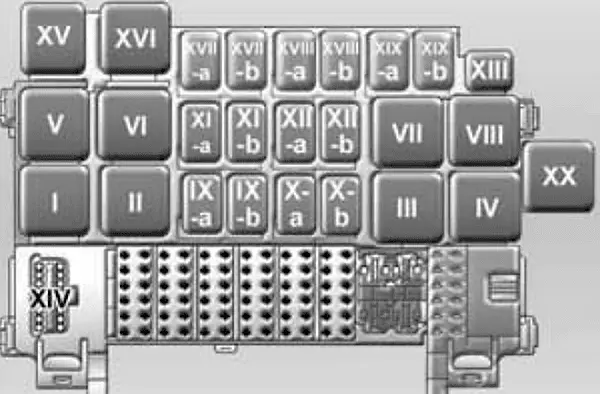

Версия 2
| Номер | описание |
|---|---|
| I | бензонасос |
| II | Инъекция (основная) |
| III | Аксенсионе дель моторе |
| IV | передние дворники |
| v | Обдув заднего стекла |
| VI | светофор |
| VII | Вентилятор радиатора/задний стеклоочиститель |
| VIII | вентилятор радиатора |
| IX-А | габаритные огни |
| IX-Б | габаритные огни |
| XA | холодный старт (гибкий) |
| XB | компрессор кондиционера |
| XI-А | Корно |
| XL-Б | неиспользуемый |
| XII | задний стеклоочиститель |
| XII | передние противотуманные фары |
| xll-b | задние противотуманные фары |
| XIII | обратный индикатор |
| XIV | разъем для диагностических тестов |
| XV | Реле мощности модуля трансмиссии (автомобили с автоматизированной механической коробкой передач – при наличии) |
| XV-а | Передние противотуманные фары (бензиновые/гибкие) |
| XV-б | Ретронеббия (бензин / Flex) |
| XVI | вентилятор радиатора |
| 16-ый век | Предохранитель J-корпуса, 30 А — вентилятор радиатора (бензиновый/гибкий) |
| XVII-б | Предохранитель в корпусе J 40А – внутренняя вентиляция |
| 18-ый век | неиспользуемый |
| XVIII-б | Предохранитель в корпусе J 40А – ABS |
| XIX | Предохранитель J-Case на 40 А – нагнетательный насос трансмиссии (автомобиль с автоматической механической коробкой передач – в зависимости от комплектации) |
| XIX-б | Реле нагнетательного насоса трансмиссии (автомобили с автоматизированной механической коробкой передач – при наличии) |
| XX | неиспользуемый |
