Bobcat S185 — блок предохранителей
Bobcat S185 — Схема блока предохранителей
Год производства:
Блок предохранителей

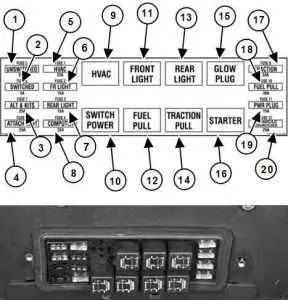

| Нет. | Ампер [A] | описание |
| 1 | 25 | Звук выключен |
| 2 | 5 | ACS/AWS/SJC с переключателем |
| 3 | 25 | Резервная сигнализация для генератора и аксессуаров |
| 4 | 25 | Вложения |
| 5 | 25 | Радиатор и кондиционер |
| 6 | 15 | Фары и габаритные огни |
| 7 | 15 | Задние фары |
| 8 | 25 | Контроллер Бобкэт |
| 17 | 30 | Тяга |
| 18 | 30 | Выключение топлива |
| 19 | 15 | Спина ди алиментационе |
| 20 | 25 | СКУД/АРМ/ГАК без переключателя |
| Реле | ||
| 9 | Отопление и кондиционирование воздуха | |
| 10 | Прерывание питания | |
| 11 | Фары и габаритные огни | |
| 12 | Выключение топлива | |
| 13 | Задние фары | |
| 14 | Тяга | |
| 15 | свечи накаливания | |
| 16 | Аввиаменто | |

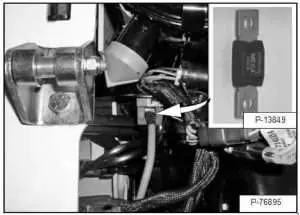

Зарядное устройство оснащено системой зарядки генератора переменного тока напряжением 12 В с отрицательным заземлением. Электрическая система защищена предохранителями, расположенными в кабине на панели управления, а также главным предохранителем на 100 А в моторном отсеке с левой стороны двигателя, под воздушным фильтром. Предохранители защищают электрическую систему в случае электрической перегрузки. Перед повторным запуском двигателя необходимо определить причину перегрузки.

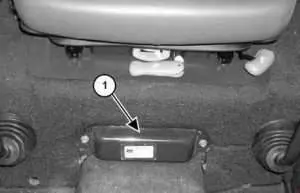

Электрическая система защищена от перегрузок предохранителями и реле, расположенными под крышкой панели предохранителей (поз. 1). Внутри крышки имеется наклейка с указанием местоположения и тока.
Снимите крышку, чтобы проверить или заменить предохранители.
ВНИМАНИЕ: Назначение клемм и жгутов проводов для отдельных разъемов различается в зависимости от уровня оснащения, модели и рынка автомобиля.
