Bobcat 324 (мини-экскаватор) — блок предохранителей
Bobcat 324 (Мини-экскаватор) — Схема блока предохранителей
Год производства:
Блок предохранителей
| Нет. | Ампер [A] | описание |
| 1 | 10 | Приборы – счетчик моточасов, звуковой сигнал и подсветка указателя уровня топлива. |
| 2 | 20 | Аксессуары: разъем для аксессуаров, обогреватель и звуковой сигнал. |
| 3 | 20 | Пуск – ключевой переключатель, разъем для аксессуаров без подключения |
| 4 | 15 | Кабина – электропривод кабины, фары, дворники и освещение купола. |
| 5 | 15 | Питание – розетка устройства |
| 6 | 15 | Питание по таймеру – модуль таймера выключения |
| 7 | 15 | Отсоедините модуль таймера |
| 8 | – | – |

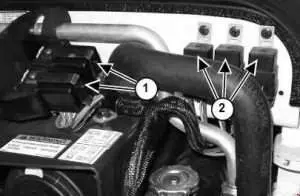

Экскаватор оснащен отрицательной электрической системой напряжением 12 В с заземлением. Электросистема управляется предохранителями и реле, расположенными с правой стороны моторного отсека (точки 1 и 2). Предохранители защищают электрическую систему в случае электрической перегрузки. Причину перегрузки необходимо выявить и устранить перед повторным запуском двигателя.
ВНИМАНИЕ: Назначение клемм и жгутов проводов для отдельных разъемов различается в зависимости от уровня оснащения, модели и рынка автомобиля.
