Блок предохранителей ВАЗ 2101: назначение, неисправности и ремонт
Система электрооборудования любого автомобиля оснащается специальными защитными элементами — предохранителями. Посредством плавких вставок обеспечивается защита электрической проводки по цепи того или иного потребителя от неисправностей и предотвращается её самовозгорание. Владельцы ВАЗ 2101 должны уметь определять возможные неполадки блока предохранителей и устранять их своими руками, тем более что для этого не требуются специальные инструменты и навыки.
Предохранители ВАЗ 2101
Одним из важных элементов электрического оснащения ВАЗовской «копейки» являются предохранители. Исходя из названия становится понятным, что эти детали защищают электрические цепи и электроприборы от высоких нагрузок, принимая высокий ток на себя и исключая перегорание автомобильной электропроводки. На ВАЗ 2101 установлены керамические предохранители, которые конструктивно имеют перемычку из лёгкого сплава, рассчитанную на определённый ток. Когда проходящий по цепи ток превышает номинал предохранителя, происходит перегорание перемычки с одновременным размыканием ветви электропроводки. Помимо защитной функции, плавкие вставки являются своеобразным элементом контроля неисправностей потребителей транспортного средства.
Неисправности и ремонт блока предохранителей
Электрооборудование ВАЗ 2101 защищается посредством блока предохранителей из десяти элементов, установленных под приборной панелью с левой стороны рулевой колонки. На рассматриваемой модели отсутствует защита цепи заряда АКБ, зажигания и пуска силового агрегата плавкими вставками.
Как определить сгоревший предохранитель
Если на вашей «копейке» перестал функционировать один из электроприборов, например, моторчик печки, фары, дворники, то в первую очередь нужно проверить, в каком состоянии находятся предохранители. Сделать это довольно просто путём осмотра деталей на предмет перегорания. У вышедшего элемента плавкая перемычка будет перегоревшей (разорванной). Если у вас стоит блок предохранителей новой модификации, то определить исправность плавкой вставки можно также путём визуального осмотра.
Кроме этого, можно воспользоваться мультиметром, выбрав предел измерения сопротивлений. Прибор позволит точно определить исправность защитного элемента. У вышедшего из строя предохранителя сопротивление будет бесконечно большим, у рабочего — нулевым. Во время замены плавкой вставки или при проведении ремонтных работ с рассматриваемым блоком нелишним будет проверить предохранители на соответствие номиналу согласно таблице.
Таблица: какой предохранитель за что отвечает
| № предохранителя (номинал) | Защищаемые цепи |
| 1 (16А) | Звуковой сигнал Освещение салона Штепсельная розетка Прикуриватель Стоп-сигнал — задние фонари |
| 2 (8А) | Передние стеклоочистители с реле Отопитель — электродвигатель Омыватель ветрового стекла |
| 3 (8А) | Дальний свет левой фары, контрольная лампа включения дальнего света фар |
| 4 (8 А) | Дальний свет правой фары |
| 5 (8А) | Ближний свет левой фары |
| 6 (8А) | Ближний свет правой фары |
| 7 (8А) | Габаритные огни — левый подфарник, правый задний фонарь, контрольная лампа Освещение багажника Освещение номерного знака Освещение комбинации приборов |
| 8 (8А) | Габаритные огни — правый подфарник и левый задний фонарь Подкапотная лампа Освещение прикуривателя |
| 9 (8А) | Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа: давление масла, включение стояночного тормоза и уровня тормозной жидкости, заряд АКБ Указатели поворота и соответствующие контрольные лампы Фонарь заднего хода Освещение вещевого ящика |
| 10 (8А) | Регулятор напряжения Генератор — обмотка возбуждения |
Почему перегорает плавкая вставка
На ВАЗ 2101 установлено не столь мощное электрооснащение. Однако во время эксплуатации автомобиля с электрооборудованием могут возникать различные неисправности. Довольно часто в той или иной цепи происходят поломки, иногда сопровождающиеся коротким замыканием. Кроме этого, есть и другие причины повреждения плавких вставок:
- резкое увеличение силы тока в цепи;
- выход из строя одного из электроприборов в автомобиле;
- неправильный ремонт;
- заводской брак.
Замена защитного элемента
При выходе предохранителя из строя, он подлежит только замене. Какие-либо действия по его восстановлению не предусмотрены. Чтобы заменить неисправный элемент, необходимо большим пальцем правой руки нажать на нижний контакт соответствующего предохранителя и левой рукой изъять сгоревшую плавкую вставку. После этого на её место устанавливают новую деталь.
Как заменить блок предохранителей «копейки»
Причины, по которым может потребоваться снятие и замена блока предохранителей, могут быть разными, например, оплавление контактов и корпуса, реже — механические дефекты в результате удара.
Довольно часто предохранительную планку на ВАЗ 2101 снимают для замены на более современный блок, который оснащён ножевыми защитными элементами. Такой узел отличается более высокой надёжностью и удобством при обслуживании. Снятие и замена старого блока выполняется при помощи следующих инструментов и материалов:
- рожковый ключ на 8;
- плоская отвёртка;
- кусок провода для изготовления перемычек;
- разъёмы «мама» на 6,6 мм в количестве 8 шт.;
- новый блок предохранителей.
Демонтаж и замену производим в таком порядке:
- Отключаем массу на аккумуляторе.
- Подготавливаем 4 перемычки для соединения.

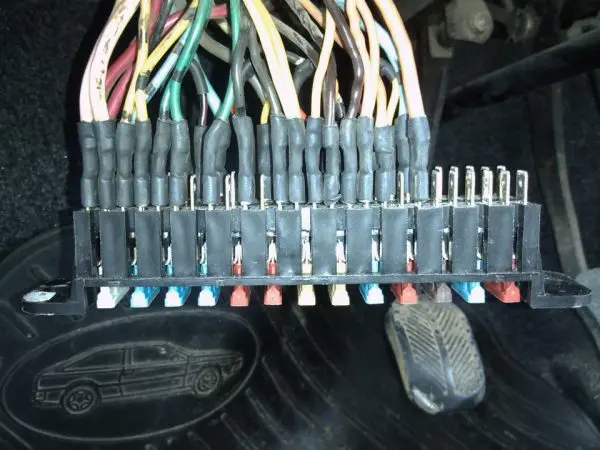

Для установки флажкового блока предохранителей необходимо подготовить перемычки - Устанавливаем перемычки в новом блоке, соединяя между собой плавкие вставки в таком порядке: 3–4, 5–6, 7–8, 9–10.Перед установкой блока предохранителей нового образца необходимо соединить определённые контакты между собой
- Снимаем пластиковую крышку, поддев её сверху плоской отвёрткой.
- Ключом на 8 откручиваем крепление старого блока и снимаем его со шпилек.Блок предохранителей удерживается двумя гайками на 8, отворачиваем их (на фото для примера блоки предохранителей ВАЗ 2106)
- Последовательно снимаем со старого устройства клеммы и устанавливаем их на новый блок.Переподключаем клеммы со старого блока на новый
- Фиксируем минусовую клемму на аккумуляторе.
- Проверяем работу потребителей. Если всё функционирует, монтируем блок на своё место.Монтируем новый блок предохранителей на шатное место
Видео: замена блока предохранителей на ВАЗовской «классике»
Ремонт блока предохранителей
Если в предохранительном блоке возникают неполадки, нормальная эксплуатация «копейки» становится проблематичной или вовсе невозможной. В этом случае требуется найти причину возникновения неисправностей. Преимуществом ВАЗ 2101 является то, что на этой модели установлена всего одна предохранительная планка. По своей конструкции она состоит из таких элементов:
- пластмассовый корпус;
- предохранители с держателями;
- пластмассовая крышка.
Любые ремонтные работы с рассматриваемым блоком необходимо проводить с соблюдением следующих рекомендаций:
- бортовая сеть должна обесточиваться посредством снятия клемм с АКБ;
- демонтаж любых пластиковых элементов необходимо проводить аккуратно, поскольку есть вероятность их повреждения;
- в процессе замены сгоревших предохранителей нельзя использовать элементы большего или меньшего номинала, а также задействовать вместо них проволоку или монеты.
Если после установки новой плавкой вставки она снова перегорает, то проблема может быть в следующих частях электроцепи:
- проводке;
- потребителе;
- генераторе или АКБ;
- в самом блоке предохранителей.
Для рассматриваемого узла классических «Жигулей» характерна такая частая неисправность, как окисление контактов и самих защитных элементов. Проявляется неполадка в виде отказа или перебоев в работе того или иного прибора. Устраняют её путём последовательного снятия предохранителей и зачистки контактов мелкой наждачкой с целью удаления слоя окиси.
Нормальная работа предохранительной планки возможна только при правильном функционировании всех электроприборов и отсутствии любых дефектов в электрической цепи.
После ознакомления с назначением, неисправностями блока предохранителей ВАЗовской «копейки» и их устранением, выполнить ремонт либо замену рассматриваемого узла не составит труда. Главное, своевременно и правильно производить замену вышедших из строя предохранителей на детали с номиналом, соответствующим защищаемой цепи. Только в этом случае система электрооборудования автомобиля будет работать исправно, не доставляя проблем владельцу.
