Komatsu PC40-7 — Схема блока предохранителей
Год производства:
Блок предохранителей
| Нет. | Ампер [A] | описание |
| 1 | 10 | Запасной предохранитель |
| 2 | 10 | Система управления двигателем; Запорный клапан зажимного рычага в работе. |
| 3 | 20 | Панель управления стеклоочистителем*; Обогрев*; Внутренняя лампа*; Радио*. |
| 4 | 20 | Фаро; Клапан переключения передач. |
| 5 | 30 | Система управления двигателем |
| *Эти позиции относятся только к машинам с кабиной. | ||
Подключение предохранителя

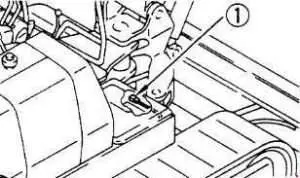

Если питание не включается при включении стартера, возможно, перерезан проводной плавкий элемент ®, поэтому снимите крышку с правой стороны корпуса и проверьте или замените.
