Aston Martin DB9 — Схема блока предохранителей
Год выпуска:
Предохранитель прикуривателя (розетка) в Aston Martin DB9 Предохранитель 45 находится в блоке предохранителей в моторном отсеке.

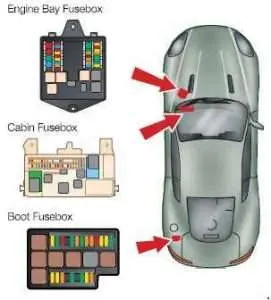

Расположение блока предохранителей
Блок предохранителей в моторном отсеке – со стороны пассажира.
Блок предохранителей в салоне – для ног пассажира.
Блок предохранителей в багажнике — левая сторона багажника.
Вано моторе
| Нет. | Ампер [A] | описание |
| 1 | 10 | Поддержание PCM в живых (Банк B) |
| 2 | 10 | Трекер (опционально)/часы |
| 3 | 10 | Модуль охлаждающего вентилятора |
| 4 | 20 | Управление двигателем (PCM A) |
| 5 | 20 | Управление двигателем (PCM B) |
| 6 | 15 | Датчики кислорода в выхлопных газах (HEGO)/датчик каталитического нейтрализатора (CMS) (банк B) |
| 7 | 15 | Катушки 7–12/Соленоиды глушителя (банк B) |
| 8 | 10 | Датчик уровня охлаждающей жидкости двигателя (банк B) |
| 9 | 20 | Форсунки 7–12/датчик массового расхода воздуха (MAF) (банк B) |
| 10 | 10 | Муфта кондиционера |
| 11 | 15 | Корно |
| 12 | 10 | Поддержание PCM в живых (Банк A) |
| 13 | 20 | Форсунки 1–6/датчик массового расхода воздуха (MAF) (банк A) |
| 14 | 10 | Клапан регулирования паров (VMV) (банк А) |
| 15 | 25 | Пусковой электромагнитный клапан |
| 16 | 15 | Катушки 1–6/Соленоиды подавления (банк A) |
| 17 | 5 | Электромагнитный клапан открывания шкафчика |
| 18 | 15 | Датчики кислорода в выхлопных газах (HEGO) / Датчик каталитического нейтрализатора (CMS) (банк A) |
| 19 | 30 | Модуль ABS / питание от аккумулятора |
| 20 | 30 | Модуль ABS / питание от аккумулятора |
| 21 | 30 | Обогрев лобового стекла |
| 22 | 5 | бронирование |
| 23 | – | пустой |
| 24 | 5 | Сигнальная лампа генератора |
| 25 | 5 | бронирование |
| 26 | 20 | помпа лавафари |
| 27 | 25 | бронирование |
| 28 | 10 | Модуль ABS, датчик угла поворота рулевого колеса/считыватель ключей зажигания |
| 29 | 25 | бронирование |
| 30 | 5 | Обнаружение батареи |
| 31 | 30 | Обогрев лобового стекла |
| 32 | 30 | Мотор стеклоочистителя (бесплатно) |
| 33 | 30 | Мотор стеклоочистителя (быстрый) |
| 34 | 20 | Двигатель вентилятора отопителя |
| 35 | 60 | Модуль охлаждающего вентилятора |
ПРОЧИТАЙТЕ Aston Martin Lagonda — блок предохранителей и реле
Рейлинги кабины
| Нет. | Ампер [A] | описание |
| 43 | 10 | Дисплей мультимедийного модуля/Телефон (опционально)/GPS-тюнер (опционально (не для стран Ближнего Востока))/Медиаплеер |
| 44 | 10 | Модульная подушка безопасности |
| 45 | 15 | Розетка и освещение |
| 46 | 5 | Складные подступенки (флаер) / Выключатель люка в крыше (флаер) / Информация для водителя / Главный выключатель освещения / Реле хранения подголовника / Главный выключатель замка / Выключатель аккумулятора |
| 47 | 5 | Освещение салона (переднее/ножное/заднее)/подсветка багажника |
| 48 | 15 | Реле и насос омывателя |
| 49 | 10 | Модульная подушка безопасности |
| 50 | 5 | бронирование |
| 51 | 10 | Диагностические входы/переключатели центральной консоли |
| 52 | 5 | Кнопка Пуск |
| 53 | 10 | Модуль регулировки фар/Модуль гидроусилителя руля |
| 54 | 10 | Блок предохранителей двигателя, блок предохранителей в багажнике |
| 55 | 20 | бронирование |
| 56 | 10 | Модуль центральной консоли/модуль двери/выключатель аварийного освещения |
| 57 | 15 | Диагностические разъемы/выключатель педали тормоза |
| 58 | 10 | Фары (правые) |
| 59 | 10 | Светофоры (лев.) |
| 60 | 15 | Обогрев водительского сиденья |
| 61 | 15 | Обогрев пассажирского сиденья |
| 62 | 20 | Модуль кондиционирования воздуха |
| 63 | 20 | бронирование |
| 64 | 5 | Модуль приемника AM/FM/приемник управления дорожным движением (TMC). |
| 65 | 5 | Воспроизведение мультимедиа / Мультимедийный модуль и дисплей / Антенные усилители / Аудиоусилитель |
| 66 | 10 | Модуль центральной консоли/модуль управления информационно-развлекательной системы |
| 67 | 15 | бронирование |
| 68 | 5 | бронирование |
| 69 | 5 | Модуль люка (Руль) |
| 70 | 15 | бронирование |
| 71 | – | бронирование |
| 72 | – | бронирование |
| 73 | 5 | бронирование |
| 74 | 15 | Топливный насос |
| 75 | – | бронирование |
| 76 | – | бронирование |
| 77 | 15 | Стартовая мощность |
| 78 | – | пустой |
| 79 | 5 | Модуль фонарей заднего хода/ассистент парковки (опция) |
| 80 | 5 | Переключатель батареи |
| 81 | 20 | Переключение |
| 82 | 25 | Модуль пассажирской двери |
| 83 | 25 | Модуль водительской двери |
| 84 | 30 | Электрический блок управления и переключатель пассажирского сиденья |
| 85 | 30 | Электрический блок управления и переключатель сиденья водителя |
| 86 | 5 | Кнопка запуска, сиденья водителя и пассажира |
ПРОЧИТАЙТЕ Aston Martin Lagonda — блок предохранителей и реле
Автономные гусеницы в салоне
| Нет. | Ампер [A] | описание |
| 1 | 40 | Блок питания салонного блока предохранителей |
| 2 | 30 | Блок питания салонного блока предохранителей |
| 3 | – | пустой |
| 4 | 40 | Блок питания салонного блока предохранителей |
| 5 | 20 | Блок предохранителей автомобиля |
Пусковые предохранители
| Нет. | Ампер [A] | описание |
| 1 | 5 | Электродвигатели закрывания крышки кабриолета (маховик) |
| 2 | 20 | бронирование |
| 3 | 30 | Обогрев заднего стекла |
| 4 | 20 | Задняя панель двигателя левая (маховик) |
| 5 | 30 | бронирование |
| 6 | 20 | Электродвигатель правого заднего стекла (рулевое колесо) |
| 7 | 5 | Разъединитель аккумулятора (BDS) Источник питания |
| 8 | 30 | Модуль топливного насоса (банк B)/трекер (опция) |
| 9 | 30 | Модуль топливного насоса (банк А) |
| 10 | 30 | Модуль люка (Руль) |
| 11 | 20 | бронирование |
| 12 | 20 | Модуль управления коробкой передач (автомат) |
| 13 | 10 | Контроль давления в шинах |
| 14 | 5 | Задний модуль помощи при парковке (опция) |
| 15 | 5 | Модуль управления коробкой передач (автомат) |
| 16 | 30 | Насос складной крыши (маховик) |
| 17 | 5 | Освещение багажника/подсветка розетки багажника |
| 18 | 30 | Усилитель звука |
| 19 | 5 | бронирование |
| 20 | 10 | Вентиляционный клапан канистры |
| 21 | 30 | Электродвигатели закрывания крышки кабриолета (маховик) |
| 22 | 20 | Перепускной клапан выхлопных газов и вакуумный насос |
