Код ошибки B0543 – Высокий уровень сигнала цепи спидометра, причины и как исправить

Что такое код ошибки B0543?

Код ошибки B0543 относится к системе бортовой диагностики второго поколения (OBD2) и указывает на высокое напряжение в цепи датчика скорости автомобиля, или спидометра. Эта ошибка говорит о том, что модуль управления зафиксировал сигнал, превышающий допустимые параметры.

Ошибка может быть связана как с неисправностью самого датчика, так и с проблемами в электропроводке или блоке управления.

Ошибка B0543 может оказывать влияние на следующие системы:

• Спидометр и одометр
• Систему ABS и стабилизации (если данные о скорости используются)
• Систему круиз-контроля

В некоторых случаях она может влиять на безопасность и управляемость, особенно если показания спидометра недостоверны или отсутствуют вовсе.

Значение и расшифровка кода ошибки B0543 📊

B0543 – Vehicle Speed Circuit High (Высокий уровень сигнала цепи скорости движения)

Код B0543 означает, что блок управления зафиксировал слишком высокий сигнал от датчика скорости транспортного средства. Это может быть вызвано коротким замыканием, неисправным датчиком, либо обрывом в проводке.

Чаще всего ошибка фиксируется на автомобилях американского производства (GM, Chevrolet, Cadillac), но также встречается на некоторых европейских и японских моделях.

Код	Описание	Возможные проблемы
B0543	Высокий уровень сигнала цепи спидометра	Неисправный датчик, короткое замыкание, обрыв

Симптомы кода ошибки B0543 🚨 ( Как понять, что есть проблема?)

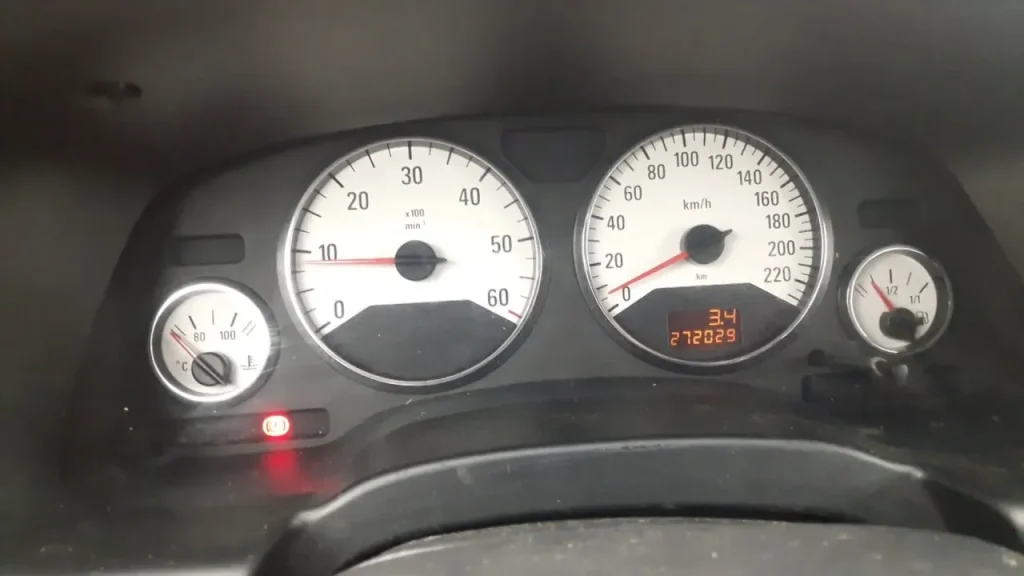

• Неработающий спидометр
• Неточные данные о скорости на приборной панели
• Ошибки в работе круиз-контроля
• Отсутствие переключения тормозных огней

💡 Важно! Если ошибка B0543 активна, работа спидометра может быть нарушена, что увеличивает риск превышения скорости и ДТП. Также возможна некорректная работа коробки передач в автоматических трансмиссиях.

Основные причины возникновения кода ошибки B0543 ⚠

• Неисправность датчика скорости (VSS)
• Повреждение цепи или короткое замыкание в проводке
• Обрыв цепи сигнала
• Неисправность электронного блока управления (ECU)

Возможная причина	Как проверить?
Датчик VSS	Измерить напряжение и сопротивление
Цепь сигнала	Прозвонить проводку тестером
ECU	Провести диагностику с помощью сканера
Короткое замыкание	Осмотр и тест проводки

Как диагностировать код ошибки B0543? 🛠 (Пошаговая инструкция)

✅ Шаг 1: Подключите диагностический сканер OBD2 и считайте код B0543. Убедитесь, что он активен или сохранён в памяти.

✅ Шаг 2: Проверьте состояние проводки от датчика скорости до блока управления. Обратите внимание на возможные повреждения, перегибы, коррозию или оголённые участки.

✅ Шаг 3: Измерьте напряжение на контактах датчика скорости при включённом зажигании. Напряжение выше нормы может указывать на короткое замыкание или неисправность датчика.

✅ Шаг 4: Снимите и проверьте сам датчик скорости. Оцените его на наличие механических повреждений, загрязнений или следов окисления.

✅ Шаг 5: При отсутствии внешних дефектов проверьте модуль управления (ECU) на наличие сбоев или следов влаги, особенно в автомобилях с частым контактом с влагой (например, внедорожники).

🛠 Инструменты, которые понадобятся:

• Диагностический сканер OBD2
• Мультиметр
• Набор отверток и ключей
• Схема электроцепей автомобиля
• Средства для очистки контактов

Как устранить код ошибки B0543? 🔧 (Решение проблемы)

Простые методы устранения ✅

• Сбросить ошибку через сканер и проверить, возникает ли повторно.
• Проверить и очистить контакты разъёма датчика скорости.
• Убедиться в исправности предохранителей, отвечающих за цепь спидометра.
• Подтянуть разъёмы и зажимы на линии сигнала.

Глубокая диагностика и ремонт ⚙

• Заменить неисправный датчик скорости (VSS).
• Отремонтировать или заменить повреждённую проводку.
• Перепрошить или заменить модуль ECU в случае программного сбоя.
• Провести углублённую диагностику с осциллографом для анализа сигнала.

📌 Таблица: Решение проблемы по симптомам

Симптом	Возможное решение
Не работает спидометр	Проверка/замена VSS
Ошибка появляется периодически	Проверка проводки на обрыв
Спидометр показывает слишком высокую скорость	Проверка питания и массы
Не работает круиз-контроль	Диагностика сигнального провода
Автомобиль не переключает передачи	Анализ сигнала от VSS в ECU

Как проверить код ошибки B0543? 🎥 (Видеоруководство)

Часто задаваемые вопросы (FAQ) ❓

Можно ли ездить с кодом ошибки B0543?

Не рекомендуется. Неверные показания спидометра могут привести к превышению скорости и проблемам с системами ABS и круиз-контролем.

Может ли ошибка B0543 быть вызвана плохим контактом в разъёме?

Да, окисленные или слабо зафиксированные контакты могут вызывать нестабильный сигнал и привести к появлению ошибки.

Нужно ли менять датчик скорости при ошибке B0543?

Только если датчик действительно вышел из строя. Сначала следует провести диагностику цепи и проверить его работоспособность мультиметром.

Можно ли самостоятельно устранить ошибку B0543?

Да, если вы умеете пользоваться мультиметром и имеете доступ к проводке и датчику. В противном случае лучше обратиться в сервис.

Как быстро сбросить ошибку B0543?

Сбросить ошибку можно с помощью сканера OBD2 или путём отключения аккумулятора на 10–15 минут. Однако без устранения причины ошибка вернётся.

Код ошибки B0543 в разных автомобилях 🚘

B0543 в Chevrolet

Часто проявляется на моделях Silverado, Tahoe и Malibu. Причиной является нестабильная работа датчика скорости при колебаниях напряжения. Рекомендуется замена VSS и проверка массы.

B0543 в GMC

Типичная ошибка на моделях Yukon и Sierra. Может сопровождаться отключением круиз-контроля. Причиной служит плохой контакт в разъёме VSS.

B0543 в Cadillac

В моделях Escalade ошибка может влиять на работу трансмиссии. Важно проверять не только VSS, но и линии связи с ECU.

B0543 в Opel

Редко встречается, но возможна на моделях с автоматической трансмиссией. Важна проверка CAN-шины и правильная калибровка блока управления.

B0543 в Buick

На моделях Enclave и LaCrosse ошибка может возникать из-за нестабильного сигнала от колёсных датчиков, особенно после замены шин.

Связанные ошибки OBD2 🔗

P0500 – Ошибка датчика скорости

Описание: Отсутствие сигнала от датчика скорости.
Возможные причины:

• Повреждение датчика
• Обрыв цепи
• Проблемы в ECU

U0121 – Потеря связи с модулем ABS

Описание: Отсутствие связи между ABS и ECU.
Возможные причины:

• Проблемы в шине CAN
• Неисправность блока ABS
• Сбой питания

C0035 – Неисправность переднего левого датчика скорости колеса

Описание: Проблемы с сигналом ABS переднего колеса.
Возможные причины:

• Неисправный датчик ABS
• Повреждение проводки
• Загрязнение или механическое повреждение

Заключение (Что делать, если у вас код ошибки B0543?) ✅

📌 Краткое резюме:
Ошибка B0543 указывает на аномально высокий сигнал в цепи спидометра. Наиболее вероятные причины — неисправный датчик скорости или повреждение проводки. Игнорировать ошибку не стоит, так как она влияет на точность показаний скорости и работу вспомогательных систем.

🚀 Полезный совет:
После устранения причины обязательно сбросьте ошибку и выполните тест-драйв. При повторном появлении кода обратитесь к квалифицированному специалисту для более глубокой диагностики блока управления и электросистемы автомобиля.
