Audi S5 Cabriolet (2014-2017) – блок предохранителей
Содержание
- Audi S5 Cabriolet (2014-2017) – Схема предохранителей
- Панель приборов (со стороны водителя)
- Панель предохранителей А (черная)
- Панель предохранителей B (коричневая)
- Панель предохранителей C (красная)
- Панель приборов (справа)
- Держатель предохранителя А (черный)
- Панель предохранителей B (коричневая)
- ботинок
- Панель предохранителей А (черная)
- Панель предохранителей B (черная)
- Панель предохранителей C (коричневая)
- Панель предохранителей E (черная)
Audi S5 Cabriolet (2014-2017) – Схема предохранителей
Год производства: 2014, 2015, 2016, 2017.
Предохранитель прикуривателя (розетка) в Audi S5 Cabriolet 2014-2017 гг. это предохранитель 2 В блоке предохранителей – панель предохранителей С (коричневая).

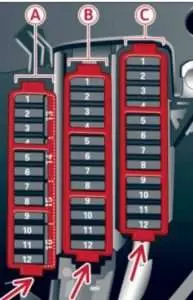

Панель приборов (со стороны водителя)
Панель предохранителей А (черная)
| Нет. | описание | Усилитель [А] |
| 1 | Динамический контроль | 5 |
| 2 | Электронный контроль устойчивости (модуль) | 5 |
| 3 | Датчик давления системы кондиционирования; Электромеханический стояночный тормоз; Подключение к дому; Автоматическое затемнение зеркала заднего вида; Датчик качества наружного воздуха/качества воздуха; Электронный контроль стабилизации (кнопка). | 5 |
| 4 | – | – |
| 5 | Звуковой активатор | 5 |
| 6 | Регулировка дальности света; Фары (угловое освещение). | 5 / 7,5 |
| 7 | Фара (кривой свет) | 7,5 |
| 8 | Модули управления (Электромеханический стояночный тормоз, амортизатор, четыре вида спорта); Конвертер DCDC | 5 |
| 9 | Адаптивный круиз-контроль | 5 |
| 10 | Датчик переключения передач/сцепления | 5 |
| 11 | Боковой помощник | 5 |
| 12 | Регулировка дальности света; Система парковки. | 5 |
| 13 | Воздушная подушка | 5 |
| 14 | Задний дворник (allroad) | 15 |
| 15 | Дополнительный предохранитель (панель приборов) | 10 |
| 16 | Клемма вспомогательного предохранителя 15 (двигательная область). | 40 |
Панель предохранителей B (коричневая)
| Нет. | описание | Усилитель [А] |
| 1 | – | – |
| 2 | Датчик стоп-сигнала | 5 |
| 3 | Топливный насос | 25 |
| 4 | Датчик сцепления | 5 |
| 5 | Обогрев левого сиденья z/ без вентиляции сидений | 15/30 |
| 6 | Электронный контроль устойчивости (электрический) | 5 |
| 7 | Корно | 15 |
| 8 | Левая передняя дверь (стекла, центральный замок, зеркало, переключатель, осветительные приборы). | 30 |
| 9 | Электродвигатель стеклоочистителя | 30 |
| 10 | Электронный контроль устойчивости (клапаны) | 25 |
| 11 | Двухдверные модели: левый задний стеклоподъемник, Четырехдверные модели: Задняя левая дверь (стеклоподъёмник, центральный замок, выключатель, освещение). | 30 |
| 12 | Датчик дождя и света | 5 |
ПРОЧИТАЙТЕ Audi S4 (2017) – блок предохранителей
Панель предохранителей C (красная)
| Нет. | описание | Усилитель [А] |
| 1 | – | – |
| 2 | – | – |
| 3 | Поясничная опора | 10 |
| 4 | Динамический контроль | 35 |
| 5 | Внутреннее освещение (кабриолет) | 5 |
| 6 | Кристаллическая шайба; Лавафари. | 35 |
| 7 | Модуль управления электрооборудованием автомобиля 1 | 20 |
| 8 | Модуль управления электрооборудованием автомобиля 1 | 30 |
| 9 | Электродвигатель заднего левого стеклоподъемника (кабриолет)/. Люк | 7,5 / 20 |
| 10 | Модуль управления электрооборудованием автомобиля 1 | 30 |
| 11 | Регулировка правого заднего стекла (кабриолет); Мотор солнцезащитного козырька | 7,5 / 20 |
| 12 | Противоугонная сигнализация | 5 |
Панель приборов (справа)
Держатель предохранителя А (черный)
| Нет. | описание | Усилитель [А] |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | Модуль переключателей на рулевой колонке | 5 |
| 6 | – | – |
| 7 | Клемма 15 диагностического разъема | 5 |
| 8 | Шлюз (интерфейс диагностики базы данных) | 5 |
| 9 | Дополнительный обогреватель | 5 |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
Панель предохранителей B (коричневая)
| Нет. | описание | Усилитель [А] |
| 1 | CD/DVD-плеер | 5 |
| 2 | Wi-Fi | 5 |
| 3 | ММИ/Радио | 5/20 |
| 4 | Приборная доска | 5 |
| 5 | Входная дверь (модуль управления приборами) | 5 |
| 6 | Замок зажигания | 5 |
| 7 | Interruttore della Luce | 5 |
| 8 | Вентилятор системы кондиционирования | 40 |
| 9 | Замок рулевой колонки | 5 |
| 10 | Система климат-контроля | 10 |
| 11 | Диагностический разъем клеммы 30 | 10 |
| 12 | Модуль переключателей на рулевой колонке | 5 |

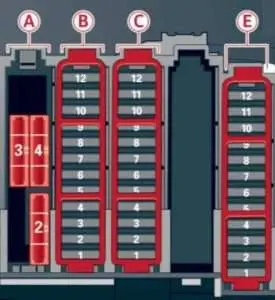

ботинок
Панель предохранителей А (черная)
| Нет. | описание | Усилитель [А] |
| 1 | – | 30 |
| 2 | Обогрев заднего стекла (Кабриолет). | 30 |
| 3 | Верхнее закрытие кормушки (Кабриолет). | 30 |
| 4 | Максимальная гидравлическая мощность (Кабриолет). | 50 |
Панель предохранителей B (черная)
| Нет. | описание | Усилитель [А] |
| 1 | Модуль управления крышкой багажника; Модуль управления электроприводом с мягким верхом (кабриолет). | 30/10 |
| 2 | Выдвижной задний спойлер (RS 5 Coupé) | 10 |
| 3 | – | – |
| 4 | – | – |
| 5 | Электромеханический стояночный тормоз | 5 |
| 6 | Электронный контроль демпфирования | 15 |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Внешнее заднее освещение | 30 |
| 9 | Кватро Спорт | 35 |
| 10 | Внешнее заднее освещение | 30 |
| 11 | Центральный замок | 20 |
| 12 | Терминал 30 | 5 |
ПРОЧИТАЙТЕ Audi Q3 (2011-2018) – Блок предохранителей
Панель предохранителей C (коричневая)
| Номер | описание | Ампер [A] |
| 1 | Модуль управления крышкой багажника (allroad) | 30 |
| 2 | Розетка 12 В, прикуриватель | 20 |
| 3 | Преобразователь DCDC, путь 1 | 40 |
| 4 | Канал передатчика DCDC 2, усилитель DSP, радио | 40 |
| 5 | Верхний правый обогреватель салона (Кабриолет) | 30 |
| 6 | – | – |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | – | – |
| 9 | Передняя правая дверь (стекла, центральный замок, зеркало, выключатель, освещение) | 30 |
| 10 | Верхний левый обогреватель салона (кабриолет) | 30 |
| 11 | Двухдверные модели: правый задний стеклоподъемник, Четырехдверные модели: Задняя правая дверь (стеклоподъёмник, центральный замок, выключатель, освещение) | 30 |
| 12 | Подготовка мобильного телефона | 5 |
Панель предохранителей E (черная)
| Нет. | описание | Усилитель [А] |
| 1 | Обогрев правого переднего сиденья | 15 |
| 2 | – | – |
| 3 | – | – |
| 4 | MMI | 7,5 |
| 5 | Радио | 5 |
| 6 | Задняя камера | 5 |
| 7 | Обогрев заднего стекла (allroad) | 30 |
| 8 | Развлечения на задних сиденьях | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
