Audi S3 8P (2009) — блок предохранителей

18.01.2024 /

Audi S3 8P (2009) — Схема блока предохранителей

Год производства: за 2009 г.

Предохранитель прикуривателя (розетка) в Audi S3 8P (2009 г.). В блоке предохранителей находится предохранитель 24 калибра.

Приборная доска

Audi S3 — Схема блока предохранителей — Комбинация приборов
Нет.описаниеАмпер [A]
1Ручная регулировка дальнего света;

Автоматическая регулировка фар;

модуль управления АФС;

Компоненты двигателя;

Выключатель;

Диагностический разъем.

10
2Автоматическая коробка передач;

Модуль управления коробкой передач

Данные CAN (шлюз);

Электромеханическое управление;

Реле двигателя АКПП

Редуктор с входной дверью;

Контроллер топливного бака;

Контроллер двигателя;

Управление тормозами (АБС);

Программа электронной стабилизации (ESP);

Система регулирования противоскольжения (ASR);

Выключатель стоп-сигнала.

10
3Воздушная подушка5
4Кондиционер (датчик давления,

датчик качества воздуха);

Электронная программная кнопка

Стабилизация (ESP);

Противоскользящий контроль (ASR);

Датчик уровня масла (WIV);

Переключатель реверса;

Подогрев передних сидений;

Признание занятости места;

Навигация;

Откройте дверь гаража;

Автоматическое затемнение зеркал;

Форсунки омывателя с подогревом

омыватель лобового стекла;

Кондиционер (модуль управления).

5
5Фары AFS (левая сторона)5
6Фары AFS (правая сторона)5
7––
8––
9––
10––
11––
12Центральный замок (передние двери)10
13Центральный замок (задние двери)10
14Программа электронной стабилизации (ESP) (модуль управления);

Ворота с автоматической коробкой передач.

10
15Внутреннее освещение;

Лампы для чтения.

10
16Диагностический разъем;

Датчик дождя;

Кондиционер (модуль управления);

Дисплей монитора давления в шинах (модуль управления).

10
17Противоугонная сигнализация5
18Терминал 155
19Полноприводный автомобиль10
20Магнитная проводимость5
21––
22вентиляторы40
23Лобовое стекло со стороны водителя30
24Передняя розетка20
25Грязеотделитель заднего стекла30
26Розетка в багажнике20
27Модуль управления топливным баком;

Топливный насос.

15
28Заднее электростеклоподъемник30
29––
30––
31Автоматическая коробка передач

(вакуумный насос).

20
32Омыватели фар30
33Сдвижная/подъемная крыша20
34––
35––
36Поясничная опора10
37Подогрев передних сидений20
38Лобовое стекло со стороны пассажира30
39Интерфейс для специальных функций5
40Аввиаменто40
41Задний стеклоочиститель15
42Дворники

(Промывочный насос)

15
43Удобная электроника

(модуль контроля)

20
44Модуль управления прицепом20
45Модуль управления прицепом15
46––
47Пакет мобильного телефона

(интерфейс VDA)

5
48––
49––

ЧИТАЙТЕ Audi A6 и S6 C8 (2021-2022 гг.) – блок предохранителей

Вано моторе

Audi S3 8P (2009) — блок предохранителейAudi S3 8P (2009) — блок предохранителейAudi S3 8P (2009) — блок предохранителей
Audi S3 — Схема блока предохранителей — Моторный отсек

Версия (1) с 30 втычными предохранителями

Нет.описаниеАмпер [A]
F1––
F2Электроника рулевого колеса5
F3Напряжение батареи5
F4клапаны ЭСП;

Клапаны антиблокировочной тормозной системы (АБС).

20
30
F5Модуль управления коробкой передач15
F6Электроника за рулем;

Приборная доска

5
F7Модуль управления коробкой передач30
F8Навигационная система;

Радиосистема.

15
25
F9Навигационная система;

Цифровое радио;

Мобильный телефон;

Телевизионное оборудование.

5
F10Модуль управления двигателем;

Главный курьер.

5
10
F11––
F12Модуль управления передачей данных

CAN (входной порт)

5
F13Модуль управления двигателем15
25
F14Катушки зажигания20
F15Диагностика бака, датчик кислорода10
15
F16Блок управления бортовой сети автомобиля (справа)30
F17Корно15
F18Усилитель звука30
F19Система стеклоочистителей30
F20Насос возврата воды;

Клапан регулировки объема.

10
20
F21Датчик кислорода;

Вакуумный насос.

15
F22Выключатель педали сцепления;

Выключатель стоп-сигнала.

5
F23Реле двигателя;

Компоненты двигателя.

5
10
15
F24Компоненты двигателя;

Насос возврата воды

10
F25Помпа (ESP/ABS);

Клапан АБС.

30
40
F26Блок управления электросистемой автомобиля (слева).30
F27Насос вторичного воздуха40
F28––
F29Назначение предохранителей на левой панели приборов

(специальное оборудование)

50
F30Клемма силового реле 1550

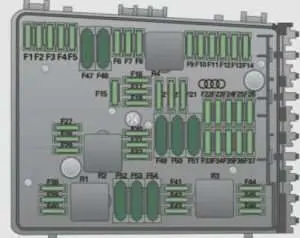

Версия (2) с 54 втычными предохранителями

Нет.описаниеАмпер [A]
F1Блок управления бортовой сети автомобиля (справа)30
F2клапаны ЭСП;

Клапаны антиблокировочной тормозной системы (АБС).

20
30
F3––
F4Напряжение батареи5
F5Корно15
F6Компоненты двигателя;

Топливный насос.

15
F7––
F8––
F9Компоненты двигателя10
F10Проверка топливного бака;

Датчик массы воздушного потока.

10
F11Датчики кислорода перед каталитическим нейтрализатором10
F12Датчики кислорода за каталитическим нейтрализатором10
F13Автоматическая коробка передач15
F14––
F15Насос возврата воды10
F 16Клапан регулировки объема20
F17Электроника за рулем;

Приборная доска.

5
F18Усилитель звука30
F19Навигационная система;

Радиосистема.

15
25
F20Навигационная система;

Цифровое радио;

Мобильный телефон;

Телевизионное оборудование.

5
F21––
F22––
F23Модуль управления двигателем;

Главный курьер.

10
F24Модуль управления передачей данных CAN (шлюз)5
F25––
F26––
F27––
F28Модуль управления двигателем15
25
F29Реле двигателя;

Механические компоненты.

5
F30––
F31Система стеклоочистителей30
F32––
F33––
F34––
F35––
F36––
F37––
F38Компоненты двигателя10
F39Выключатель педали сцепления;

Выключатель стоп-сигнала.

5
F40Катушки зажигания 20
F41––
F42––
F43Катушки зажигания30
F44––
F45––
F46––
F47Левое боковое освещение

(контроллер электрической системы)

30
F48Помпа (ESP/ABS);

клапан АБС;

Клапаны антиблокировочной тормозной системы (АБС).

30
40
F49––
F50––
F51Насос вторичного воздуха40
F52Клемма силового реле 1550
F53Расположение предохранителей слева

приборная доска

(специальное оборудование).

50
F54––
