Audi S3 (2012) — блок предохранителей
Audi S3 (2012) — Схема блока предохранителей
Год производства: за 2012 г.
Предохранитель прикуривателя (розетка) в Audi S3 (2012 г.) это предохранитель 24 В блоке предохранителей на панели приборов.

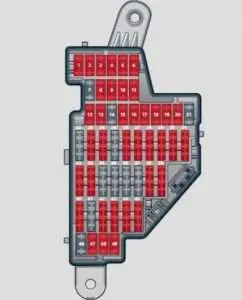

Приборная доска
| Номер | описание | Усилитель [А] |
| 1 | Ручная регулировка света фар; Автоматическая регулировка света фар; Модуль управления AFS 1; Компоненты двигателя; Выключатель; Диагностический разъем. | 10 |
| 2 | Автоматическая коробка передач; Модуль управления передачей данных CAN (шлюз); Электромеханическая система рулевого управления; Автоматическая коробка передач с возможностью переключения передач; Контроллер топливного бака; Контроллер двигателя; Управление тормозами (АБС); Программа электронной стабилизации (ESP); Противоскользящий контроль (ASR)). | 10 |
| 3 | Воздушная подушка | 5 |
| 4 | Кондиционер (датчик давления, датчик качества воздуха); Кнопка электронной программы стабилизации (ESP); Система противоскольжения (ASR); Индикация давления в шинах; Датчик уровня масла; Переключатель реверса; Фасадное отопление; Помощь при парковке; Распознавание занятости сиденья (на автомобилях США); Открытие гаражных ворот; Автоматическое затемнение зеркал; Помощь фар; Подогрев форсунок омывателя лобового стекла; Кондиционер (модуль управления). | 5 |
| 5 | Фары AFS (левая сторона) | 5 |
| 6 | Фары AFS (правая сторона) | 5 |
| 7 | – | – |
| 8 | Приборная доска | 5 |
| 9 | Навигационная система, радиосистема | 15 |
| 10 | Цифровое радио, мобильные телефоны, телевизоры | 7,5 |
| 11 | Автоматическая регулировка силы света зеркал; Помощь фар. | 10 |
| 12 | Центральный замок (передние двери) | 10 |
| 13 | Центральный замок (задние двери) | 10 |
| 14 | ESP (модуль управления); Ворота с автоматической коробкой передач. | 10 |
| 15 | Внутреннее освещение | 10 |
| 16 | Диагностический разъем; Датчик дождя; Кондиционер (модуль управления); Дисплей монитора давления в шинах (модуль управления). | 10 |
| 17 | Противоугонная сигнализация | 5 |
| 18 | Диагностика стартера | 5 |
| 19 | Полноприводный автомобиль | 10 |
| 20 | Ауди Магнитная Поездка | 10 |
| 21 | – | – |
| 22 | вентиляторы | 40 |
| 23 | Лобовое стекло со стороны водителя | 30 |
| 24 | Передняя розетка | 20 |
| 25 | Грязеотделитель заднего стекла | 30 |
| 26 | Розетка в багажнике | 20 |
| 27 | Модуль управления топливным баком; Топливный насос. | 15 |
| 28 | Заднее электростеклоподъемник | 30 |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | Сдвижная или наклонная крыша | 20 |
| 34 | – | – |
| 35 | – | – |
| 36 | Поясничная опора | 10 |
| 37 | Подогрев передних сидений | 20 |
| 38 | Лобовое стекло со стороны пассажира | 30 |
| 39 | Интерфейс для специальных функций | 5 |
| 40 | Аввиаменто | 40 |
| 41 | Задний стеклоочиститель | 15 |
| 42 | – | – |
| 43 | Модуль управления кузовным оборудованием | 20 |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
| 47 | Пакет мобильного телефона (интерфейс VDA) | 5 |
| 48 | – | – |
| 49 | – | – |
ЧИТАТЬ Отмена техосмотра Audi A4 B6 2000-2006 гг.

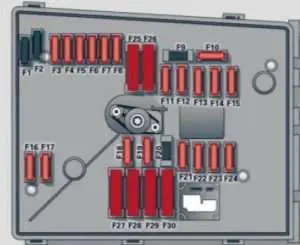

Вано моторе
| Номер | описание | Усилитель [А] |
| F1 | – | – |
| F2 | Компоненты двигателя | 20 |
| F3 | Напряжение батареи | 5 |
| F4 | клапаны ЭСП; Клапаны антиблокировочной тормозной системы (АБС). | 20 |
| 30 | ||
| F5 | Модуль управления коробкой передач | 15 |
| F6 | Электроника рулевого колеса | 5 |
| F7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | Модуль управления двигателем; Главный курьер. | 5 |
| 10 | ||
| F11 | – | – |
| F12 | Модуль управления передачей данных CAN (шлюз) | 5 |
| F13 | Модуль управления двигателем (дизельный/бензиновый двигатель) | 15 |
| 20 | ||
| 25 | ||
| 30 | ||
| F14 | Катушки зажигания, компоненты двигателя (дизельный двигатель) | 20 |
| F15 | Модуль управления подогревом/компонент двигателя; Диагностика резервуаров; Лямбда-зонд | 10 |
| 15 | ||
| F 16 | Модуль управления кузовом (справа) | 30 |
| F17 | Корно | 15 |
| F18 | Усилитель звука | 30 |
| F19 | Система стеклоочистителей | 30 |
| F20 | Насос возврата воды; Клапан регулировки объема | 10 |
| 15 | ||
| 20 | ||
| F21 | Датчик кислорода (дизельный и бензиновый двигатель); Вакуумный насос. | 10 |
| 15 | ||
| 20 | ||
| F22 | Выключатель педали сцепления; Выключатель стоп-сигнала. | 5 |
| F23 | Реле двигателя; Помпа; Компоненты двигателя; Клапан регулировки объема. | 5 |
| 10 | ||
| 15 | ||
| F24 | Компоненты двигателя; Помпа. | 10 |
| F25 | Помпа (ESP/ABS); Клапан АБС. | 40 |
| F26 | Модуль управления кузовом (слева) | 30 |
| F27 | Насос вторичного воздуха; Модуль управления отоплением. | 40 |
| F28 | – | – |
| F29 | Назначение предохранителей в левой панели приборов (специальное оборудование). | 50 |
| F30 | Клемма силового реле 15 | 50 |
