Audi Q8 (2019-2020…) — блок предохранителей

18.01.2024 /

Audi Q8 (2019-2020…) — Схема блока предохранителей

Год производства: 2019, 2020.

Расположение предохранителей

Пассажирский салон

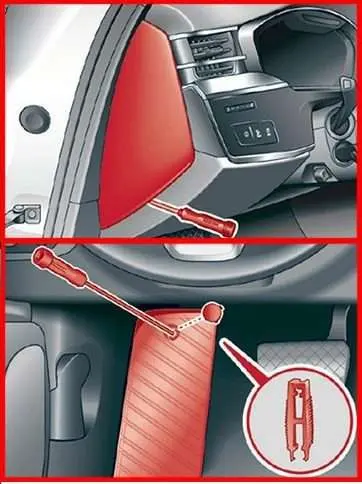

В салоне имеется два блока предохранителей: с левой стороны передней части салона и в пространстве для ног водителя.Audi Q8 (2019-2020…) — блок предохранителей Audi Q8 (2019-2020…) — блок предохранителей Audi Q8 (2019-2020…) — блок предохранителей

Багажное отделение

Он расположен под крышкой с левой стороны багажника.

Схемы блока предохранителей

Панель предохранителей в кабине

Audi Q8 (2019-2020…) — блок предохранителейAudi Q8 (2019-2020…) — блок предохранителейAudi Q8 (2019-2020…) — блок предохранителей

Назначение предохранителей с левой стороны панели приборов (2019, 2020 г.)

Нет.описание
A2телефонная будка Audi;

Антенна на крыше.

A32019:

Система климат-контроля;

Ароматизирующая система (Активная одоризация);

ионизатор;

2020:

Система климат-контроля;

Ароматизирующая система (Активная одоризация);

Датчик твердых частиц.

A4Главный экран
A5Музыкальный интерфейс Audi;

USB-разъемы.

A7Замок рулевой колонки
A8Верхний/нижний экран
A9Приборная доска
A10CD/DVD-плеер
A11Выключатель;

Панельный переключатель.

A12Электроника рулевой колонки
A13Контроль громкости
A14Модуль управления информационно-развлекательной системой MMI
A15Регулировка рулевой колонки
A16Обогрев руля

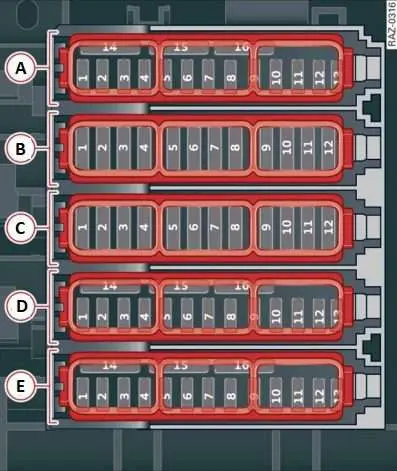

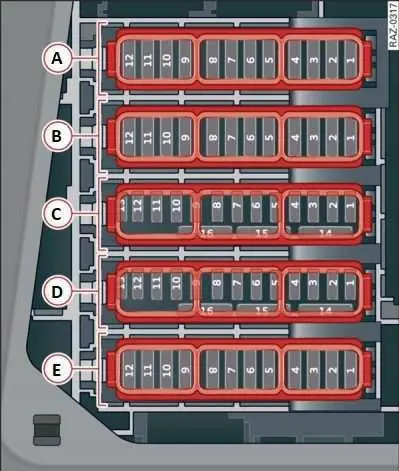

Панель предохранителей в пространстве для ног водителя

Версия 1

Audi Q8 (2019-2020…) — блок предохранителейAudi Q8 (2019-2020…) — блок предохранителейAudi Q8 (2019-2020…) — блок предохранителей

Версия 2

Audi Q8 (2019-2020…) — блок предохранителейAudi Q8 (2019-2020…) — блок предохранителейAudi Q8 (2019-2020…) — блок предохранителей

Назначение предохранителей в пространстве для ног водителя (2019, 2020 г.)

Нет.описание
Панель предохранителей А (коричневая)
A12019:

Не используется;

2020:

Каталитический нагрев.

A2Компоненты двигателя
A3Компоненты двигателя
A4Компоненты двигателя
A5Датчик стоп-сигнала
A6Компоненты двигателя
A7Компоненты двигателя
A8Компоненты двигателя
A9Компоненты двигателя
A10Датчик давления масла;

Датчик температуры масла.

A112019:

Запуск двигателя;

2020:

Компоненты двигателя.

A12Компоненты двигателя
A13Охлаждение двигателя
A14Модуль управления двигателем
A15Датчики двигателя
A16Топливный насос
Панель предохранителей B (красная)
B1Катушки зажигания
B32019:

Не используется;

2020:

Высоковольтное отопление.

B42019:

Не используется;

2020:

Компрессор.

B5Поддержка двигателя
B6Модуль управления омывателем ветрового стекла
B7Щиток приборов
B8Кондиционер;

Глоток свежего воздуха.

B9Модуль управления системами помощи при вождении
B10Система экстренного вызова
B11Аввио дель моторе
Панель предохранителей C (черная)
C1Обогрев передних сидений
C2Уборочные машины
C3Электроника левой фары
C4Панорамная стеклянная крыша
C5Модуль управления левой передней дверью
C6Prese di current
C7Модуль управления правой задней дверью
C9Электроника правой фары
C10Помойте стекло в стиральной машине
C11Модуль управления левой задней дверью
C12Стояночный обогреватель
Панель предохранителей D (коричневая)
D1Вентиляция сидений;

Электроника сиденья;

Зеркало заднего вида;

Задняя панель климат-контроля;

Диагностический разъем.

D22019:

Модуль кондиционера;

Модуль управления воротами;

2020:

Модуль управления электросистемой автомобиля;

Модуль управления воротами.

D3Регулировка привода и звука выхлопа
D42019:

Клапан обогревателя коробки передач;

Клапан охлаждения трансмиссионной жидкости;

2020:

Клапан охлаждения трансмиссионной жидкости.

D5Аввио дель моторе
D82019:

Помощник ночного видения;

2020:

Помощник ночного видения;

Активная стабилизация наклона.

D9Адаптивный помощник вождения;

Носовой радар.

D102019:

Не используется;

2020:

Внешний звук

D11Помощь на перекрёстке;

Системы помощи при вождении.

D13Левая фара
Панель предохранителей E (красный)
E1Противоугонная сигнализация
E2Модуль управления двигателем
E3Электроника передних сидений;

Поясничная поддержка,

И 4Рычаг автоматической коробки передач
E5Корно
E6Стояночный тормоз
E7Модуль управления воротами (диагностика)
E82019:

Подсветка салона;

2020:

Модуль управления электроникой крыши.

E92019:

Не используется;

2020:

Генератор двигательной установки.

E10Модуль управления подушками безопасности
E112019:

Электронный контроль устойчивости (ESC);

2020:

Электронный контроль устойчивости (ESC);

Антиблокировочная система тормозов (АБС).

E12Диагностический разъем;

Датчик света и дождя.

E13Система климат-контроля
E14Модуль управления правой передней дверью
E152019:

Система климат-контроля;

Кузовная электроника;

2020:

Компрессор системы кондиционирования.

Блок предохранителей в багажнике

Audi Q8 (2019-2020…) — блок предохранителейAudi Q8 (2019-2020…) — блок предохранителейAudi Q8 (2019-2020…) — блок предохранителей

Назначение предохранителей (2019, 2020)

ЧИТАЙТЕ Audi A6 C4 (1994-1997) – блок предохранителей

Нет.описание
Панель предохранителей А (черная)
A12019:

Не используется;

2020:

Высоковольтное отопление;

Управление температурным режимом.

A5Пневматическая подвеска и амортизация
A6Автоматическая коробка передач
A72019:

Обогрев задних сидений;

2020:

Обогрев задних сидений;

Задняя панель климат-контроля.

A9Центральный замок, левый задний фонарь
A10Натяжитель переднего ремня безопасности со стороны водителя
A112019:

Центральный замок, задняя рольставня;

2020:

Центральный замок крышки багажника;

Лючок бензобака;

Крышка багажника.

A12Модуль управления крышкой багажника
Панель предохранителей B (красная)
B1Задний вентилятор системы кондиционирования
B2Усилитель звука
B3Очистка выхлопных газов;

Звуковой активатор.

B4Задняя панель климат-контроля
B5Правый фонарь буксирного крюка
B6Расположение двигателя буксирного крюка
B7Освобождение буксировочного крюка
B8Лампа левого буксирного крюка
B9Розетка для буксирного крюка
B10Спортивный дифференциал с полным приводом
B11Очистка выхлопных газов
B12Преднатяжитель заднего ремня безопасности со стороны водителя
Панель предохранителей C (коричневая)
C1Модуль управления системами помощи при вождении
C2Ауди телефонная будка
C32019:

Правая передняя поясничная опора;

2020:

Электроника передних сидений;

Правая поясничная поддержка.

C4Боковая помощь
C6Система контроля давления в шинах
C82019:

Мониторинг топливного бака;

2020:

Радиоприемник для обогрева стоянки;

Мониторинг топливного бака

C102019:

ТВ-тюнер;

2020:

ТВ-тюнер, м

Модуль обмена данными и телематического управления.

C11Удобный доступ и активация модуля контроля привилегий
C12Устройство открывания гаражных ворот
C13Камера заднего вида;

Периферийные камеры.

C142019:

Центральный замок, ¶

¶ Задние фары;

2020:

Правый задний фонарь;

Система комфорта.

C15Преднатяжитель ремня безопасности заднего пассажира
C16Натяжитель ремня безопасности переднего пассажира
Панель предохранителей D (красная)
D12019:

Не используется;

2020:

Активная стабилизация склона.

D52019:

Система торможения;

2020:

Не используется.

D6Преобразователь напряжения
D9Модуль управления вспомогательной аккумуляторной батареей
D152019:

Не используется;

2020:

Модуль управления терморегулированием.

Панель предохранителей E (коричневая)
E72019:

Подогрев передних сидений;

2020:

Не используется.

E92019:

Очистка выхлопных газов;

2020:

Не используется.

E122019:

Очистка выхлопных газов;

2020:

Не используется.
