Audi Q7 4M (2016-2020…) — блок предохранителей

18.01.2024 /

Audi Q7 4M (2016-2020…) — Схема блока предохранителей

Год производства: 2016, 2017, 2018, 2019, 2020.

Расположение блока предохранителей

Пассажирский салон

В салоне два блока предохранителей:

Первый расположен в левой части кабины.

Второй расположен в подножке для ног водителя в автомобилях с рулевым колесом слева или за крышкой в ​​пространстве для ног переднего пассажира в автомобилях с рулевым колесом справа.

ботинок

Он расположен за панелью пола с левой стороны заднего отсека.Audi Q7 4M (2016-2020…) — блок предохранителейAudi Q7 4M (2016-2020…) — блок предохранителейAudi Q7 4M (2016-2020…) — блок предохранителей

Схемы блока предохранителей

2016, 2017, 2018 и 2019 гг.

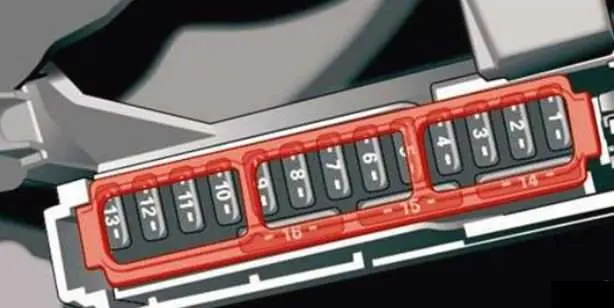

Панель предохранителей в кабине

Audi Q7 4M (2016-2020…) — блок предохранителейAudi Q7 4M (2016-2020…) — блок предохранителейAudi Q7 4M (2016-2020…) — блок предохранителей

Назначение предохранителей в левой части панели приборов (2016-2019 гг.)

Нет.описание
2телефон
4Главный экран
5Музыкальный интерфейс Audi;

USB-порт для зарядки.

6Передний климат-контроль
7Замок рулевой колонки
8Дисплей информационно-развлекательной системы
9Приборная доска
10Информационно-развлекательный блок
112016-2018:

Выключатель;

2019:

Выключатель;

Панель переключателей.

12Электроника рулевой колонки
14Информационно-развлекательная система
15Регулировка рулевой колонки с гидроусилителем
16Обогрев руля

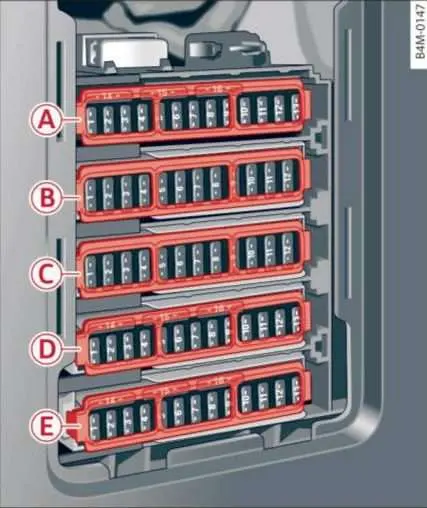

Панель предохранителей с ножным управлением

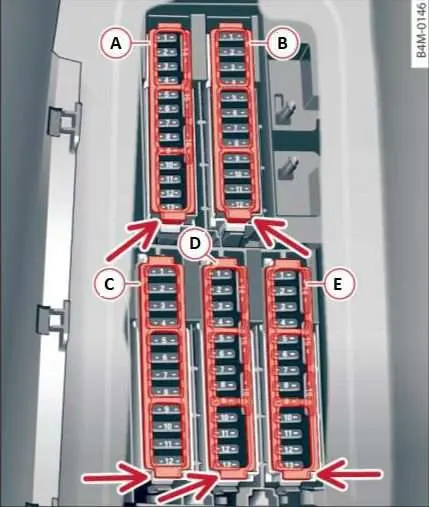

Левостороннее движениеAudi Q7 4M (2016-2020…) — блок предохранителейAudi Q7 4M (2016-2020…) — блок предохранителейAudi Q7 4M (2016-2020…) — блок предохранителей

Двигайтесь справаAudi Q7 4M (2016-2020…) — блок предохранителейAudi Q7 4M (2016-2020…) — блок предохранителейAudi Q7 4M (2016-2020…) — блок предохранителей

Назначение предохранителей в пространстве для ног водителя/переднего пассажира (2016-2019 гг.)

Нет.описание
Панель предохранителей А (коричневая)
A2Датчик массы воздушного потока;

Регулировка распредвала;

Насос охлаждения наддувочного воздуха.

A32016-2018:

Выхлопные порты;

Топливные форсунки;

Вход радиатора;

2019:

Топливные форсунки;

Подогрев картера коленвала.

A42016-2018:

Вакуумный насос;

Насос горячей воды;

Датчик твердых частиц;

датчик биодизеля;

2019:

Вакуумный насос;

Насос горячей воды;

Выхлопное отверстие;

Датчик озона.

A5Датчик стоп-сигнала
A6Клапаны двигателя;

Регулировка распредвала.

A72016-2018:

Датчик кислорода с подогревом;

Датчик массы воздушного потока;

2019:

Датчики кислорода с подогревом.

A82016-2018:

Помпа;

Насос высокого давления;

Регулирующий клапан высокого давления;

2019:

Помпа.

A9Насос горячей воды
A10Датчик давления масла;

Датчик температуры масла.

A11Датчик положения педали сцепления
A12Клапаны двигателя
A13Вентилятор радиатора
A14Топливные форсунки
A152016-2018:

Катушки зажигания;

2019:

Катушки зажигания;

Датчики кислорода с подогревом.

A16Топливный насос
Панель предохранителей B (красная)
B1Катушки зажигания
B2Клапаны двигателя
B5Поддержка двигателя
B62016-2018:

Не используется;

2019:

Система экстренного вызова

B7Щиток приборов
B8Система кондиционирования (вентилятор)
B102016-2018:

Не используется;

2019:

Динамический контроль.

Панель предохранителей C (черная)
C1Обогрев передних сидений
C2Уборочные машины
C3Электроника левой фары
C4Панорамная стеклянная крыша
C5Модуль управления левой передней дверью
C6Prese di current
C7Модуль управления правой задней дверью
C9Электроника правой фары
C10Кристаллическая шайба;

Лавафари.

C11Модуль управления левой задней дверью
Панель предохранителей D (коричневая)
D1Вентиляция сидений;

Подогрев сидений;

Зеркало заднего вида;

Кондиционер;

Задний климат контроль.

D2шлюз;

Система климат-контроля.

D32016-2018:

Акустический привод;

Регулировка звука выхлопа;

2019:

Не используется

D4Клапан обогревателя коробки передач
D5Аввио дель моторе
D8Помощник ночного видения;

HomeLink (примерно в гараже).

D9Адаптивный круиз-контроль
D11Камера
D12Матричная светодиодная фара и правая светодиодная фара
D13Светодиодная матричная фара и светодиодная фара слева
D14Задний стеклоочиститель
D162016-2018:

Не используется;

2019:

Предусмотрена развлекательная система на задних сиденьях.

Панель предохранителей E (красная)
E1Противоугонная сигнализация
E2Модуль управления двигателем
E3Поясничная опора
И 4Механизм выбора автоматической коробки передач
E5Корно
E6Электромеханический стояночный тормоз
E7Модуль управления воротами
E8Подсветка внутренней обшивки
E10Модуль управления подушками безопасности
E11Электронный контроль устойчивости (ESC)
E12Диагностический разъем;

Датчик света и дождя.

E13Система климат-контроля
E14Модуль управления правой передней дверью
E15Компрессор кондиционера

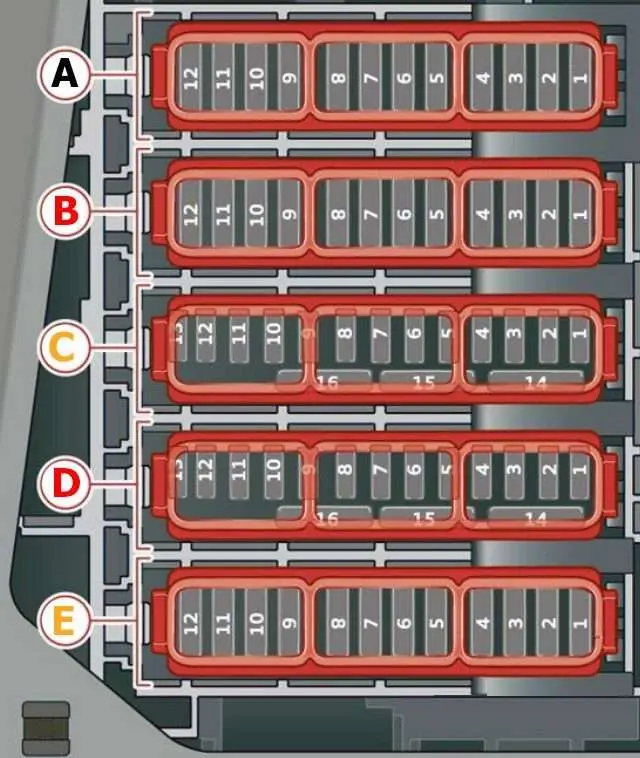

Блок предохранителей в багажнике

Audi Q7 4M (2016-2020…) — блок предохранителейAudi Q7 4M (2016-2020…) — блок предохранителейAudi Q7 4M (2016-2020…) — блок предохранителей

Распределение предохранителей в багажнике (2016-2019)

ЧИТАЙТЕ Audi Q7 4L (2005-2015) – блок предохранителей и реле

Нет.описание
Панель предохранителей А (черная)
A5Пневматическая подвеска
A6Автоматическая коробка передач
A8Обогрев задних сидений
A9Левые задние фонари
A10Преднатяжитель ремня безопасности слева
A11Центральный замок
A12Электрическая крышка багажника
Панель предохранителей B (красная)
B1Управление задним вентилятором
B2Усилитель звука
B32016-2018:

подогрев AdBlue;

2019:

Не используется.

B4Задняя панель климат-контроля
B5Буксирный крюк (правый фонарь)
B72016-2018:

Прицепное устройство;

2019:

Не используется

B8Буксировочный крюк (левый фонарь)
B9Буксирный крюк (гнездо)
B10Спортивный дифференциал
B112016-2018:

подогрев AdBlue;

2019:

Не используется

B12Сиденья третьего ряда
Панель предохранителей C (коричневая)
C2телефон
C3Поясничная опора
C4Ауди боковая помощь
C52016-2018:

Не используется;

2019:

Предусмотрена развлекательная система на задних сиденьях.

C72016-2018:

Не используется;

2019:

Разблокировка и запуск автомобиля (NFC).

C8Интеллектуальный модуль (танк)
C9CD/DVD-плеер
C12HomeLink (примерно в гараже)
C13Камера заднего вида;

Периферийные камеры.

C14Задние фонари справа
C16Натяжитель правого ремня безопасности
Панель предохранителей D (красная)
D1-D16Не используется

2020

Панель предохранителей в кабине

Audi Q7 4M (2016-2020…) — блок предохранителейAudi Q7 4M (2016-2020…) — блок предохранителейAudi Q7 4M (2016-2020…) — блок предохранителей

Назначение предохранителей на левой стороне панели приборов (2020 г.)

Нет.описание
2Ауди телефонная будка
3Кондиционер;

Ароматизированная система;

Датчик частиц, ионизатор.

4Главный экран
5Музыкальный интерфейс Audi;

USB-разъемы.

7Замок рулевой колонки
8Передний дисплей ММИ
9Приборная доска
10ММИ / DVD-плеер
11Выключатель;

Панельный переключатель.

12Электроника рулевой колонки
13Контроль громкости
14Модуль управления информационно-развлекательной системой MMI
15Регулировка рулевой колонки
16Обогрев руля
Панель предохранителей с ножным управлением

Левостороннее движениеAudi Q7 4M (2016-2020…) — блок предохранителейAudi Q7 4M (2016-2020…) — блок предохранителейAudi Q7 4M (2016-2020…) — блок предохранителей

ЧИТАЙТЕ Audi A4/S4 (B8/8K) (2008-2016) – блок предохранителей

Двигайтесь справаAudi Q7 4M (2016-2020…) — блок предохранителейAudi Q7 4M (2016-2020…) — блок предохранителейAudi Q7 4M (2016-2020…) — блок предохранителей

Назначение предохранителей в пространстве для ног водителя/пассажира (2020 г.)

Нет.описание
Панель предохранителей А (коричневая)
A2Компоненты двигателя
A3Компоненты двигателя
A4Компоненты двигателя
A5Датчик стоп-сигнала
A6Компоненты двигателя
A7Компоненты двигателя
A8Компоненты двигателя
A9Компоненты двигателя
A10Датчик давления масла;

Датчик температуры масла.

A11Компоненты двигателя
A12Компоненты двигателя
A13Охлаждение двигателя
A14Модуль управления двигателем
A15Датчики двигателя
A16Топливный насос
Панель предохранителей B (красная)
B1Катушки зажигания
B3Высоковольтное отопление
B4Компрессор
B5Поддержка двигателя
B6Модуль управления омывателем ветрового стекла
B7Щиток приборов
B8Кондиционер;

Глоток свежего воздуха.

B9Модуль управления системами помощи при вождении
B10Система экстренного вызова
B11Запуск двигателя;

Электродвигатель сцепления.

B12Правый передний фонарь
Панель предохранителей C (черная)
C1Обогрев передних сидений
C2Уборочные машины
C3Электроника левой фары
C4Панорамная стеклянная крыша
C5Модуль управления левой передней дверью
C6Prese di current
C7Модуль управления правой задней дверью
C8Левая фара
C9Правильная световая электроника
C10Кристаллическая шайба;

Лавафари.

C11Модуль управления левой задней дверью
C12Стояночный обогреватель
Панель предохранителей D (коричневая)
D1Вентиляция сидений;

Электроника сиденья;

Зеркало заднего вида;

Задняя панель климат-контроля;

Диагностический разъем.

D2Модуль управления электросистемой автомобиля;

Модуль управления воротами.

D3Регулировка привода и звука выхлопа
D4Клапан охлаждения трансмиссионной жидкости
D5Запуск двигателя;

Электрический двигатель.

D8Помощник ночного видения;

Активная стабилизация крена.

D9Адаптивный помощник вождения;

Носовой радар.

D10Звук снаружи
D11Помощь на перекрёстке;

Системы помощи при вождении.

D12Правый передний фонарь
D13Левая фара
D16Подготовка к развлечениям на задних сиденьях
Панель предохранителей E (красная)
E1Противоугонная сигнализация
E2Модуль управления двигателем
E3Электроника передних сидений, поясничная поддержка
И 4Рычаг автоматической коробки передач
E5Корно
E6Стояночный тормоз
E7Модуль управления воротами (диагностика)
E8Модуль управления электроникой крыши
E10Модуль управления подушками безопасности
E11Электронный контроль устойчивости (ESC);

Антиблокировочная система тормозов (АБС).

E12Диагностический разъем;

Датчик света и дождя.

E13Система климат-контроля
E14Модуль управления правой передней дверью
E15Компрессор системы кондиционирования
Блок предохранителей в багажнике

Audi Q7 4M (2016-2020…) — блок предохранителейAudi Q7 4M (2016-2020…) — блок предохранителейAudi Q7 4M (2016-2020…) — блок предохранителей

Назначение блока предохранителей в багажнике (2020 г.)

ПРОЧИТАЙТЕ Audi A3 и S3 8V (2015 г.) – блок предохранителей и реле

Нет.описание
Панель предохранителей А (черная)
A5Пневматическая подвеска
A6Автоматическая коробка передач
A7Обогрев задних сидений;

Задняя панель климат-контроля.

A8Регулировка сидений третьего ряда
A9Левый задний фонарь
A10Натяжитель переднего ремня безопасности со стороны водителя
A11Центральный замок на крышке багажника;

Лючок бензобака;

Крышка багажника.

A12Модуль управления крышкой багажника
Панель предохранителей B (красная)
B1Задний вентилятор системы кондиционирования
B2Усилитель звука
B3Очистка выхлопа, активатор звука
B4Задняя панель климат-контроля
B5Правый фонарь буксирного крюка
B6Расположение двигателя буксирного крюка
B7Освобождение буксировочного крюка
B8Лампа левого буксирного крюка
B9Розетка для буксирного крюка
B10Спортивный дифференциал с полным приводом
B11Очистка выхлопных газов, регулировка правого заднего сиденья
B12Преднатяжитель заднего ремня безопасности со стороны водителя
Панель предохранителей C (коричневая)
C1Модуль управления системами помощи водителю
C2телефонная будка Audi;

Антенна на крыше.

C3Электроника переднего сиденья, правая поясничная опора
C4Боковая помощь
C5Подготовка к развлечениям на задних сиденьях
C6Система контроля давления в шинах
C8Радиоприемник для обогрева стоянки;

Контроль топливного бака.

C10ТВ-тюнер;

Модуль обмена данными и телематического управления.

C11Разблокировка и запуск автомобиля (NFC)
C12Устройство открывания гаражных ворот
C13Камера заднего вида;

Периферийные камеры.

C14Центральный замок;

Правый задний фонарь.

C15Преднатяжитель ремня безопасности заднего пассажира
C16Натяжитель ремня безопасности переднего пассажира
Панель предохранителей D (красная)
D1Активная стабилизация крена
D6Преобразователь напряжения
D9Модуль управления вспомогательной аккумуляторной батареей
D15Модуль управления терморегулированием
Панель предохранителей E (коричневая)
E7Обогрев передних сидений
E9Очистка выхлопных газов
E10Обогрев задних сидений;

Задняя панель климат-контроля.

E12Очистка выхлопных газов

Добавить комментарий
