Audi e-tron (2021-2022) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2021, 2022.

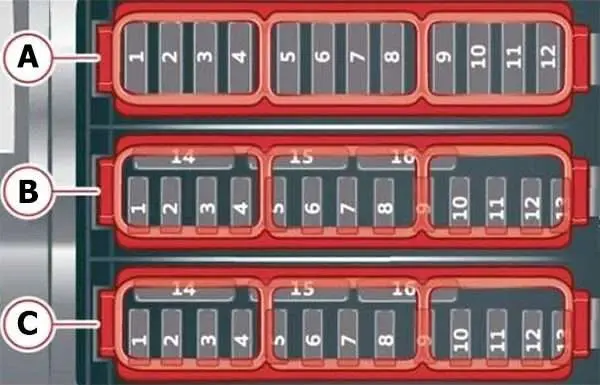

Блок предохранителей в салоне
Панель предохранителей расположена за крышкой в пространстве для ног переднего пассажира.
* На автомобилях с правосторонним управлением это зеркальное отображение.
| Номер | описание |
|---|---|
| Панель предохранителей А (черная) | |
| A1 | Не используется |
| A2 | Не используется |
| A3 | Система кондиционирования, система ароматизации, ионизатор. |
| A4 | Проекционный дисплей |
| A5 | Музыкальный интерфейс Audi; USB-порт. |
| A6 | CD/DVD приводы; Панель. |
| A7 | Блокировка рулевого управления |
| A8 | Передний дисплей MMI |
| A9 | Приборы |
| A10 | Контроль громкости |
| A11 | Выключатель; Панели переключения. |
| A12 | Электроника рулевой колонки |
| A13 | Не используется |
| A14 | Не используется |
| A15 | Регулировка рулевой колонки |
| A16 | Электроника рулевой колонки |
| Панель предохранителей B (черная) | |
| B1 | Обогрев передних сидений |
| B2 | Кондиционер |
| B3 | Электроника левой фары |
| B4 | Панорамная стеклянная крыша |
| B5 | Модуль управления левой передней дверью |
| B6 | прес |
| B7 | Не используется |
| B8 | Панель инструментов |
| B9 | Электроника правой фары |
| B10 | Система омывателя лобового стекла / Система омывателя фар |
| B11 | Не используется |
| B12 | Парковочный блок |
| Панель предохранителей C (красная) | |
| C1 | Противоугонная сигнализация |
| C2 | Модуль управления силовым агрегатом |
| C3 | Система экстренного вызова |
| C4 | Коробка передач |
| C5 | Корно |
| C6 | Стояночный тормоз |
| C7 | Высоковольтная батарея; Модуль управления мониторингом батареи. |
| C8 | Модуль управления электроникой крыши |
| C9 | Не используется |
| C10 | Модуль управления подушками безопасности |
| C11 | Поясничный подпор передний левый |
| C12 | Диагностический разъем; Датчик света/дождя. |
| C13 | Не используется |
| C14 | Модуль управления передней правой дверью |
| C15 | Кондиционер; Электроника кузова. |
| C16 | Вентилятор кондиционера |
| Панель предохранителей D (коричневая) | |
| D1 | Не используется |
| D2 | Преднатяжитель переднего правого ремня безопасности |
| D3 | Не используется |
| D4 | Преднатяжитель левого переднего ремня безопасности |
| D5 | Пневматическая подвеска/управление подвеской |
| D6 | Правая фара |
| D7 | Левая фара |
| D8 | Модуль управления левой задней дверью |
| D9 | Модуль управления правой задней дверью |
| D10 | Модуль управления информационно-развлекательной системой MMI |
| D11 | Модуль управления системами помощи при вождении |
| D12 | Модуль управления воротами (диагностика) |
| Панель предохранителей E (черная) | |
| E1 | Электроника сиденья; Вентиляция передних сидений; Зеркало заднего вида; Диагностический разъем. |
| E2 | Модуль управления электросистемой автомобиля; Диагностический интерфейс. |
| E3 | Внешний звук/внутренний звук |
| И 4 | Не используется |
| E5 | Система электропривода |
| E6 | Антенна дорожной информации (TMC). |
| E7 | Педаль акселератора активна |
| E8 | Помощник ночного видения |
| E9 | Адаптивный круиз-ассистент |
| E10 | Не используется |
| E11 | Помощник на перекрестке; Системы помощи при вождении. |
| E12 | Не используется |
| E13 | Не используется |
| E14 | Не используется |
| E15 | USB-порт |
| E16 | Развлечения на задних сиденьях |

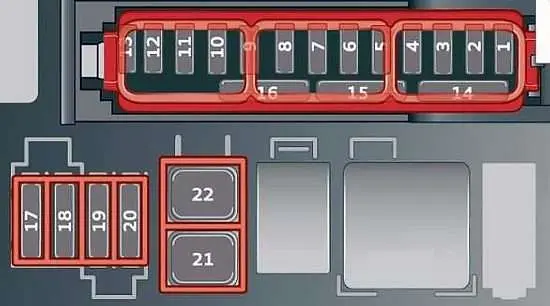

Блок предохранителей в переднем отсеке
Предохранители расположены с правой стороны переднего отсека.
| Номер | описание |
|---|---|
| 1 | Зарядный порт |
| 2 | Компрессор системы кондиционирования |
| 4 | Высоковольтная батарея |
| 5 | Зарядное устройство высокого напряжения |
| 6 | Гестионе термика |
| 7 | Система электропривода |
| 11 | Зарядное устройство высокого напряжения |
| 13 | Гестионе термика |
| 14 | Модуль управления системой омывателя ветрового стекла |
| 15 | Водяной насос аккумуляторной батареи высокого напряжения |
| 16 | Дворники |
| 17 | Гестионе термика |
| 18 | Гестионе термика |
| 19 | Гестионе термика |
| 21 | Электронный контроль устойчивости (ESC) |
Блок предохранителей в багажнике
Блок предохранителей расположен за крышкой под ковриком багажника с левой стороны заднего отсека.
| Номер | описание |
|---|---|
| Панель предохранителей (А) (черная) | |
| A1 | Прицепное устройство |
| A2 | Не используется |
| A3 | Преднатяжитель ремня безопасности заднего пассажира |
| A4 | Преднатяжитель заднего ремня безопасности со стороны водителя |
| A5 | Розетка для буксирного крюка |
| A6 | Левый фонарь буксировочного крюка |
| A7 | Не используется |
| A8 | Обогрев задних сидений |
| A9 | Блок управления системой комфорта, левый задний фонарь |
| A10 | Не используется |
| A11 | Корень; Центральный замок двери зарядного порта; Модуль управления системой комфорта. |
| A12 | Крышка багажника |
| Панель предохранителей B (черная) | |
| B1-B16 | Не назначен |
| Панель предохранителей C (черная) | |
| C1 | Модуль управления системами помощи при вождении |
| C2 | Телефон, антенна на крыше |
| C3 | Правая передняя поясничная опора |
| C4 | Боковая помощь |
| C5 | Отключить услугу |
| C6 | Система контроля давления в шинах |
| C7 | Дополнительный кондиционер |
| C8 | Антенна эстерна |
| C9 | Задняя панель управления климат-контролем |
| C10 | телевизионный тюнер; Модуль обмена данными и телематического управления. |
| C11 | Виртуальные наружные зеркала; Удобный модуль управления доступом и авторизацией запуска. |
| C12 | Устройство открывания гаражных ворот |
| C13 | Камера заднего вида, периферийные камеры |
| C14 | Блок управления системой комфорта правого заднего фонаря |
| C15 | Правый фонарь буксировочного крюка |
| C16 | Не используется |
