Audi A6 C4 (1994-1997) — блок предохранителей
Audi A6 C4 (1994-1997) — Схема блока предохранителей
Год производства: 1994, 1995, 1996, 1996, 1997.
Предохранитель прикуривателя (розетка) в Audi A6 C4 1994-1997 гг. Предохранитель F8 находится в блоке предохранителей.

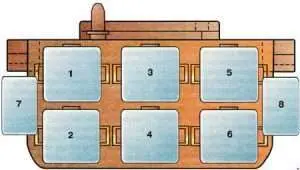

Блок предохранителей панели приборов
| Нет. | описание | Ампер [A] |
| 1 | Плата за проезд; Достаточный набор инструментов. | 10 |
| 2 | Плата за проезд; Левый инструмент. | 10 |
| 3 | Правая фара | 10 |
| 4 | Левая фара | 10 |
| 5 | Парковочный светофор справа; Правый задний фонарь; Стоп-сигнал справа. | 5 |
| 6 | Парковочный свет слева; Левый задний фонарь; Стоп-сигнал слева. | 5 |
| 7 | Сигнальная лампа моторного отсека; Подсветка перчаточного ящика; Световой знак. | 10 |
| 8 | Ботинок; Свет на ногах. | 15 |
| 9 | Выключатель стоп-сигнала; Стоп-сигнал. | 10 |
| 10 | Аварийный выключатель; Центральный замок; Аварийная система; Модуль управления задержкой освещения салона. | 15 |
| 11 | Вентилятор свежего воздуха | 30 |
| 12 | Заднего стекла; Нагревательные элементы зеркал. | 30 |
| 13 | Мотор стеклоочистителя; Шайбы нагревателя; Указатели поворотов. | 25 |
| 14 | Сигнальная лампа непристегнутых ремней безопасности; Модуль управления светом – задний. | 15 |
| 15 | Приборная доска; Переключатель регулировки зеркала | 5 |
| 16 | Задний противотуманный фонарь | 15 |
| 17 | Топливный насос | 15 |
| 18 | Мотор заднего дворника (Авант) | 15 |
| 19 | Двойное реле звукового сигнала; Разъем для передачи данных. | 25 |
| 20 | Переключатель круиз-контроля | 5 |
| 21 | АБС | 15 |
Панель вспомогательных реле I
| Нет. | описание |
| 1 | Реле управления вентилятором системы охлаждения при выключенном двигателе |
| 2 | Реле хладагента FC (управление вентилятором) |
| 3 | Реле противотуманных фар |
| 4 | Интенсивное реле насоса омывателя ветрового стекла |
| 5 | Не используется |
| 6 | Интенсивное реле насоса омывателя ветрового стекла |
| 7 | Реле непрерывного дневного света (зажигание), J90 (только для Канады) |
| 8 | J307 реле освещения рычага селектора |
| 9 | Реле кондиционера, J44 |
| 10 | Модуль управления муфтой кондиционера, J153 |
| 11 | Реле/омыватель заднего стекла, J31 |
| 12 | Не используется |
| 13 | Реле питания динамиков, J225 |
| 14 | Блок управления фонарями сзади, J124 |
| 15 | Блок управления фонарями сзади, J124 |
| 16 | Звуковой сигнал тревоги модуля управления, J31 |
| 17 | Реле климат-контроля, J32 |
| Переключатели | |
| A1 | Автоматический переключатель окон (S99) |
| A2 | Выключатель сердечника двигателя (S85) |
| A3 | Электрический выключатель стеклоподъемника (S43) |
| A4 | Радиопереключатель (S84) |
| A5 | Выключатель подогрева сиденья (S79) |
| B1 | Контроллер переключателя сиденья с памятью (S44) |
| B2 | Переключатель сиденья с электроприводом (S80) |
| B3 | Главный выключатель элемента блокировки двери (S86). |
| B4 | Не используется |
| B5 | Переключатель люка в крыше (S83) |
Панель вспомогательных реле II
| Нет. | описание |
| 1 | Блок управления стеклоподъемниками, J139 |
| 2 | Блок управления стеклоподъемниками, J139 |
| 3 | Реле автоматического закрытия окон, J261. |
| 4 | Реле АБС, J156 |
| 5 | Блок управления блокировкой переключения передач, J221 |
| 6 | Реле АКПП, J60. |
| 7 | Электронный блок управления модулем амортизатора, S31. |
| 8 | Предохранитель вентилятора охлаждения, S42 |
Панель вспомогательных реле III
ЧИТАЙТЕ Audi A4 и S4 (B8, 8K) (2008-2009) – блок предохранителей и реле
| Нет. | описание |
| 1 | Не используется |
| 2 | Подушка безопасности правая, J312 |
| 3 | Не используется |
| 4 | Не используется |
| 5 | Блок переключения водяного насоса; Фаза 1 реле. |
| 6 | Не используется |
| 7 | Обогрев датчика кислорода |
| 8 | Нагнетание воздуха в выпускной коллектор. |
Центральный электрощит с ручкой для реле
| Нет. | описание |
| 1 | Реле снижения нагрузки, J59 |
| 2 | Двойное реле звукового сигнала, J4 |
| 3 | Реле омывателя фар, J39 |
| 4 | Реле аварийного освещения (МКПП), J219; Муфта PNP (муфта парковки/нейтрали) (АКПП), J226. |
| 5 | Работа компрессора омывателя ветрового стекла прерывистая; Лаватрис, J31 |
| 6 | Реле PF (топливный насос), J17 |
