Audi A4/S4 (B8/8K) (2008-2016) – блок предохранителей
Содержание
Audi A4/S4 (2008-2016) – Схема блока предохранителей
Год производства: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 гг.
фузибили Прикуриватель/электрическая розетка на Audi A4/S4 это предохранители на красной панели предохранителей D №. 1 (розетка задней центральной консоли), №. 2 (розетка передней центральной консоли), нет. 3 (розетка центральной консоли) и n. 4 (прикуриватель) в багажнике (2008-2012 гг.) или предохранитель №. 2 (коричневая панель предохранителей С) в багажнике (2013-2016 гг.).
Расположение блока предохранителей

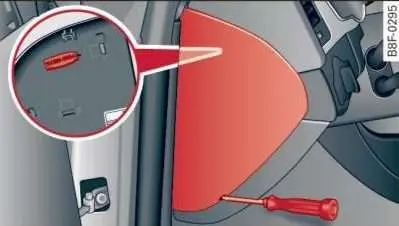

Блоки предохранителей панели приборов
Есть два блока, справа и слева от приборной панели.
Багажное отделение
Он расположен с правой стороны багажника, за обшивкой.
Схемы блока предохранителей
2008
Назначение предохранителей на панели приборов со стороны водителя (2008 г.)
| Нет. | описание | Ампер [A] |
|---|---|---|
| черный | ||
| 1 | Динамическое рулевое управление | 5 |
| 2 | Датчик сцепления | 5 |
| 3 | Устройство открывания гаражных ворот | 5 |
| 4 | Ассистент движения по полосе Audi | 10 |
| 5 | Кондиционер | 5 |
| 6 | Регулировка угла наклона фар (правая) | 5 |
| 7 | Регулировка угла наклона фар (левая) | 5 |
| 8 | Блок управления бортовой сети 1 | 5 |
| 9 | Внутренние зеркала | 5 |
| 10 | Селекторная заслонка | 5 |
| 11 | Форсунки омывателя с подогревом | 5 |
| 12 | Кондиционер | 5 |
| Бурый носитель | ||
| 1 | – | – |
| 2 | Датчик сцепления | 5 |
| 3 | Топливный насос (дизель/бензин) | 20 / 25 |
| 4 | Вспомогательный водяной насос (3.2 FSI) | 5 |
| 5 | Подогрев сиденья (левая сторона) с вентиляцией/без вентиляции сиденья | 30 |
| 6 | Программа электронной стабилизации | 10 |
| 7 | Корно | 25 |
| 8 | Электродвигатель стеклоподъемника (левая дверь) | 30 |
| 9 | Электродвигатель стеклоочистителя | 30 |
| 10 | Программа электронной стабилизации | 25 |
| 11 | Контроллер двери (со стороны водителя) | 15 |
| 12 | Датчик дождя и света | 5 |
| красный | ||
| 1 | – | – |
| 2 | – | – |
| 3 | Поясничная опора | 10 |
| 4 | Динамическое рулевое управление | 35 |
| 5 | Внутренний свет | 5 |
| 6 | Блок управления бортовой сети 1 | 35 |
| 7 | Блок управления бортовой сети 1 | 30 |
| 8 | Блок управления бортовой сети 1 | 30 |
| 9 | Панорамная покатая крыша/люк | 20 |
| 10 | Блок управления бортовой сети 1 | 30 |
| 11 | – | – |
| 12 | Удобная электроника | 5 |
Назначение предохранителей на панели приборов со стороны пассажира (2008 г.)
| Нет. | описание | Ампер [A] |
|---|---|---|
| черный | ||
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | Модуль переключателей на рулевой колонке | 5 |
| 6 | Программа электронной стабилизации | 5 |
| 7 | Диагностический разъем | 5 |
| 8 | Шлюз (диагностический интерфейс для объединительной платы) | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| Бурый носитель | ||
| 1 | CD-привод | 5 |
| 2 | Модуль выбора дисков Audi | 5 |
| 3 | ММИ/Радио | 10/20 |
| 4 | Interruttore della Luce | 5 |
| 5 | Блок управления комбинацией приборов | 5 |
| 6 | Замок зажигания | 5 |
| 7 | – | – |
| 8 | Вентилятор кондиционера | 40 |
| 9 | Замок рулевой колонки | 5 |
| 10 | Кондиционер | 10 |
| 11 | Диагностический разъем | 10 |
| 12 | Модуль переключателей на рулевой колонке | 5 |
Назначение предохранителей в багажнике (2008 г.)
| Нет. | описание | Ампер [A] |
|---|---|---|
| черный | ||
| 1 | – | – |
| 2 | Блок управления прицепом | 15 |
| 3 | Блок управления прицепом | 20 |
| 4 | Блок управления прицепом | 20 |
| 5 | Электронный стояночный тормоз | 5 |
| 6 | Электронное управление подвеской | 15 |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Блок управления бортовой сети 2 | 30 |
| 9 | – | – |
| 10 | Блок управления 2 бортовой сети автомобиля | 30 |
| 11 | Блок управления бортовой сети 2 | 20 |
| 12 | – | – |
| коричневый | ||
| 1 | Presa di Corrente | 15 |
| 2 | – | – |
| 3 | Радио; Навигация. | 7,5 |
| 4 | Блок управления цифровой аудиосистемой | 30 |
| 5 | MMI | 5 |
| 6 | Контроллер двери (со стороны водителя) | 30 |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Обогрев задних сидений | 30 |
| 9 | Контроллер двери (со стороны пассажира) | 30 |
| 10 | Приемник дистанционного управления стояночным отопителем | 5 |
| 11 | Контроллер двери (со стороны пассажира) | 15 |
| 12 | Блок управления камерой заднего вида | 5 |
| красный | ||
| 1 | Розетка задней центральной консоли | 15 |
| 2 | Розетка в передней центральной консоли | 15 |
| 3 | Взяли, начнём | 15 |
| 4 | Более легкий | 15 |
| 5 | Помощь при парковке | 5 |
| 6 | Предварительная установка телефона громкой связи (интерфейс VDA) | 5 |
| 7 | Адаптивный круиз-контроль | 15 |
| 8 | – | – |
| 9 | Выключатель EPB (электромеханического стояночного тормоза) | 5 |
| 10 | Функция помощи при смене полосы движения | 5 |
| 11 | Обогрев задних сидений | 5 |
| 12 | Воздушная подушка | 5 |
2010

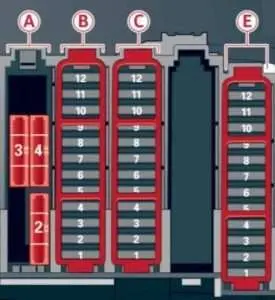

Назначение предохранителей на панели приборов со стороны водителя (2010 г.)
| Нет. | описание | Ампер [A] |
|---|---|---|
| Черная панель А | ||
| 1 | Динамическое рулевое управление | 5 |
| 2 | – | – |
| 3 | Домашнее подключение | 5 |
| 4 | – | – |
| 5 | Кондиционер | 5 |
| 6 | Регулировка правого угла наклона фар | 5 |
| 7 | Регулировка угла наклона левой фары | 5 |
| 8 | Модуль управления бортовой сетью 1 | 5 |
| 9 | Адаптивный круиз-контроль | 5 |
| 10 | Входная дверь | 5 |
| 11 | Форсунки омывающей жидкости отопителя | 5 |
| 12 | Кондиционер | 5 |
| 13 | Подготовка мобильного телефона | 5 |
| 14 | Воздушная подушка | 5 |
| 15 | Терминал 15 | 25 |
| 16 | Терминал двигателя 15 | 40 |
| Коричневая панель Б | ||
| 1 | Автоматическое затемнение внутреннего зеркала заднего вида | 5 |
| 2 | Датчик сцепления | 5 |
| 3 | Топливный насос | 25 |
| 4 | Вспомогательный водяной насос 3,2 л FSI | 5 |
| 5 | Обогрев левого сиденья с подогревом/без подогрева сиденья. | 15/30 |
| 6 | Программа электронной стабилизации | 10 |
| 7 | Корно | 25 |
| 8 | Электродвигатель стеклоподъемника левой двери | 30 |
| 9 | Электродвигатель стеклоочистителя | 30 |
| 10 | Программа электронной стабилизации | 25 |
| 11 | Дверь слева | 15 |
| 12 | Датчик дождя и света | 5 |
| Красная панель | ||
| 1 | – | – |
| 2 | – | – |
| 3 | Поясничная опора | 10 |
| 4 | Динамическое рулевое управление | 35 |
| 5 | Подстаканник с кондиционером | 5 |
| 6 | Модуль управления бортовой сетью 1 | 35 |
| 7 | Модуль управления бортовой сетью 1 | 20 |
| 8 | Модуль управления бортовой сетью 1 | 30 |
| 9 | Панорамная крыша | 20 |
| 10 | Модуль управления бортовой сетью 1 | 30 |
| 11 | Панорамная крыша | 20 |
| 12 | Удобная электроника | 5 |

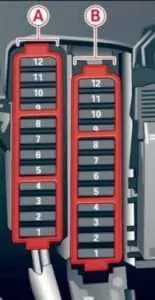

Назначение предохранителей на панели приборов со стороны пассажира (2010 г.)
| Нет. | описание | Ампер [A] |
|---|---|---|
| черный | ||
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | Модуль переключателей на рулевой колонке | 5 |
| 6 | Программа электронной стабилизации | 5 |
| 7 | Клемма 15 диагностического разъема | 5 |
| 8 | Переход | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| Коричневая панель | ||
| 1 | CD-привод | 5 |
| 2 | Модуль выбора привода Audi | 5 |
| 3 | ММИ/Радио | 5/20 |
| 4 | Приборная доска | 5 |
| 5 | Переход | 5 |
| 6 | Замок зажигания | 5 |
| 7 | Поворотный переключатель света | 5 |
| 8 | Вентилятор системы кондиционирования | 40 |
| 9 | Замок рулевой колонки | 5 |
| 10 | Климат-контроль | 10 |
| 11 | Диагностический разъем клеммы 30 | 10 |
| 12 | Модуль переключателей на рулевой колонке | 5 |

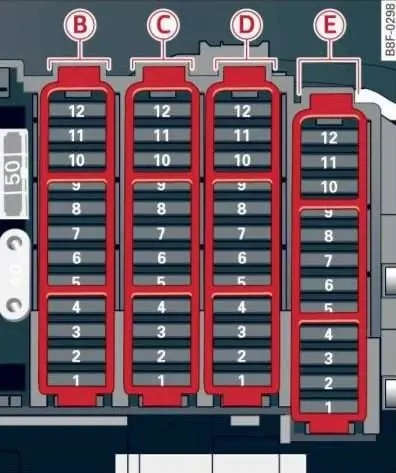

Назначение предохранителей в багажнике (2010 г.)
| Нет. | описание | Ампер [A] |
|---|---|---|
| Черная панель Б | ||
| 1 | Модуль управления задней дверью (Avant) | 30 |
| 2 | Модуль управления прицепом | 15 |
| 3 | Модуль управления прицепом | 20 |
| 4 | Модуль управления прицепом | 20 |
| 5 | Электромеханический стояночный тормоз | 5 |
| 6 | Электронный контроль демпфирования | 15 |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Модуль управления бортовой сетью 2 | 30 |
| 9 | Кватро Спорт | 35 |
| 10 | Модуль управления бортовой сетью 2 | 30 |
| 11 | Модуль управления бортовой сетью 2 | 20 |
| 12 | Терминал 30 | 5 |
| Коричневая панель С | ||
| 1 | Модуль управления крышкой багажника | 30 |
| 2 | Обогрев правого переднего сиденья | 15 |
| 3 | Путь привода постоянного тока 1 | 40 |
| 4 | Путь привода постоянного тока 2 | 40 |
| 5 | Presa di Corrente | 30 |
| 6 | – | – |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Обогрев задних сидений | 30 |
| 9 | Модуль управления пассажирской дверью | 30 |
| 10 | – | – |
| 11 | Модуль управления пассажирской дверью | 15 |
| 12 | – | – |
| Красная панель D | ||
| 1 | Выход из задней центральной консоли | 15 |
| 2 | Выход из передней центральной консоли | 15 |
| 3 | Загрузочный вывод | 15 |
| 4 | Более легкий | 15 |
| 5 | V6FSI | 5 |
| 6 | Развлечения на задних сиденьях | 5 |
| 7 | Система парковки | 7,5 |
| 8 | Задний дворник (Авант) | 15 |
| 9 | Электромеханический переключатель стояночного тормоза | 5 |
| 10 | Ауди боковая помощь | 5 |
| 11 | Обогрев задних сидений | 5 |
| 12 | Модули управления клеммой 15 | 5 |
| Черная панель E | ||
| 1 | – | – |
| 2 | – | – |
| 3 | DSP-усилитель; Радио. | 30 / 20 |
| 4 | MMI | 7,5 |
| 5 | Предрасположенность к радио/навигации/сотовому телефону | 7,5 |
| 6 | Задняя камера | 5 |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
ЧИТАЙТЕ Audi A4 и S4 B9/8W (2017-2019) – блок предохранителей
2011, 2012
Панель приборов со стороны водителя
Назначение предохранителей на панели приборов со стороны водителя (2011, 2012 г.в.)
| Нет. | описание | Ампер [A] |
|---|---|---|
| Черная панель А | ||
| 1 | Динамическое рулевое управление | 5 |
| 2 | – | – |
| 3 | Домашнее подключение | 5 |
| 4 | – | – |
| 5 | Кондиционер | 5 |
| 6 | Регулировка правого угла наклона фар | 5 |
| 7 | Регулировка угла наклона левой фары | 5 |
| 8 | Модуль управления бортовой сетью 1 | 5 |
| 9 | Адаптивный круиз-контроль | 5 |
| 10 | Входная дверь | 5 |
| 11 | Форсунки омывающей жидкости отопителя | 5 |
| 12 | Кондиционер | 5 |
| 13 | Подготовка мобильного телефона | 5 |
| 14 | Воздушная подушка | 5 |
| 15 | Терминал 15 | 25 |
| 16 | Терминал двигателя 15 | 40 |
| Коричневая панель Б | ||
| 1 | Автоматическое затемнение внутреннего зеркала заднего вида | 5 |
| 2 | Датчик сцепления | 5 |
| 3 | Топливный насос | 25 |
| 4 | – | – |
| 5 | Обогрев левого сиденья с подогревом/без подогрева сиденья. | 15/30 |
| 6 | Программа электронной стабилизации | 10 |
| 7 | Корно | 25 |
| 8 | Электродвигатель стеклоподъемника левой двери | 30 |
| 9 | Электродвигатель стеклоочистителя | 30 |
| 10 | Программа электронной стабилизации | 25 |
| 11 | Дверь слева | 15 |
| 12 | Датчик дождя и света | 5 |
| Красная панель С | ||
| 1 | – | – |
| 2 | – | – |
| 3 | Поясничная опора | 10 |
| 4 | Динамическое рулевое управление | 35 |
| 5 | Антенна (Авант) | 5 |
| 6 | Модуль управления бортовой сетью 1 | 35 |
| 7 | Модуль управления бортовой сетью 1 | 20 |
| 8 | Модуль управления бортовой сетью 1 | 30 |
| 9 | Люк | 20 |
| 10 | Модуль управления бортовой сетью 1 | 30 |
| 11 | Люк (Авант) | 20 |
| 12 | Удобная электроника | 5 |
Приборная панель со стороны пассажира
Назначение предохранителей на панели приборов со стороны пассажира (2011, 2012 г.в.)
| Нет. | описание | Ампер [A] |
|---|---|---|
| Черный носитель А | ||
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | Модуль переключателей на рулевой колонке | 5 |
| 6 | Программа электронной стабилизации | 5 |
| 7 | Клемма 15 диагностического разъема | 5 |
| 8 | Шлюз (интерфейс диагностики базы данных) | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| Коричневая панель Б | ||
| 1 | CD/DVD-плеер | 5 |
| 2 | Модуль выбора привода Audi | 5 |
| 3 | ММИ/Радио | 5/20 |
| 4 | Приборная доска | 5 |
| 5 | Шлюз (модуль управления приборами) | 5 |
| 6 | Замок зажигания | 5 |
| 7 | Поворотный переключатель света | 5 |
| 8 | Вентилятор системы кондиционирования | 40 |
| 9 | Замок рулевой колонки | 5 |
| 10 | Климат-контроль | 10 |
| 11 | Диагностический разъем клеммы 30 | 10 |
| 12 | Модуль переключателей на рулевой колонке | 5 |
ботинок
Назначение предохранителей в багажнике (2011, 2012)
| Нет. | описание | Ампер [A] |
|---|---|---|
| Доска Б | ||
| 1 | Модуль управления дверью багажника (Авант) | 30 |
| 2 | Модуль управления прицепом | 15 |
| 3 | Модуль управления прицепом | 20 |
| 4 | Модуль управления прицепом | 20 |
| 5 | Электромеханический стояночный тормоз | 5 |
| 6 | Электронный контроль демпфирования | 15 |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Модуль управления бортовой сетью 2 | 30 |
| 9 | Кватро Спорт | 35 |
| 10 | Модуль управления бортовой сетью 2 | 30 |
| 11 | Модуль управления электромобилем | 20 |
| 12 | Терминал 30 | 5 |
| Коричневая панель С | ||
| 1 | Модуль управления крышкой багажника | 30 |
| 2 | Обогрев правого переднего сиденья | 15 |
| 3 | Путь привода постоянного тока 1 | 40 |
| 4 | Путь привода постоянного тока 2 | 40 |
| 5 | Presa di Corrente | 30 |
| 6 | – | – |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Обогрев задних сидений | 30 |
| 9 | Модуль управления пассажирской дверью | 30 |
| 10 | – | – |
| 11 | Модуль управления пассажирской дверью | 15 |
| 12 | – | – |
| Красная панель D | ||
| 1 | Выход из задней центральной консоли | 15 |
| 2 | Выход из передней центральной консоли | 15 |
| 3 | Загрузочный вывод | 15 |
| 4 | Более легкий | 15 |
| 5 | V6FSI | 5 |
| 6 | Развлечения на задних сиденьях | 5 |
| 7 | Система парковки | 7,5 |
| 8 | Задний дворник (Авант) | 15 |
| 9 | Выключатель электромеханического стояночного тормоза | 5 |
| 10 | Ауди боковая помощь | 5 |
| 11 | Обогрев задних сидений | 5 |
| 12 | Модули управления клеммой 15 | 5 |
| Черная панель E | ||
| 1 | – | – |
| 2 | – | – |
| 3 | Усилитель DSP, радио | 30 / 20 |
| 4 | MMI | 7,5 |
| 5 | Подготовка радио/навигации/сотового телефона | 7,5 |
| 6 | – | – |
| 7 | Подготовка мобильного телефона | 5 |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
ЧИТАЙТЕ Audi Q5 8R (2013-2017) – Блок предохранителей
2013
Панель приборов со стороны водителя
Назначение предохранителей на панели приборов со стороны водителя (2013 г.)
| Нет. | описание | Ампер [A] |
|---|---|---|
| Черная панель А | ||
| 1 | Динамическое рулевое управление | 5 |
| 2 | Модуль управления ESC | 5 |
| 3 | Датчик давления системы кондиционирования; Электромеханический стояночный тормоз; Подключение к дому; Автоматическое затемнение внутреннего зеркала заднего вида; Датчик качества наружного воздуха/качества воздуха; Кнопка ESC. | 5 |
| 4 | – | – |
| 5 | Силинк/регулировка звука выхлопа | 5/15 |
| 6 | Система регулировки дальности света фар и поворотов | 5/7,5 |
| 7 | Фара (угловой свет) | 7,5 |
| 8 | Модули управления (электромеханический стояночный тормоз, амортизатор, sport quattro, фаркоп); Инвертор DCDC. | 5 |
| 9 | Адаптивный круиз-контроль | 5 |
| 10 | Входные ворота | 5 |
| 11 | Помощь в удержании полосы движения | 5 |
| 12 | корректор фар; Система парковки. | 5 |
| 13 | Воздушная подушка | 5 |
| 14 | Задний дворник (allroad) | 15 |
| 15 | Дополнительный предохранитель (панель приборов) | 10 |
| 16 | Дополнительный предохранитель клеммы 15 (область двигателя) | 40 |
| Коричневая панель Б | ||
| 1 | – | – |
| 2 | Датчик стоп-сигнала | 5 |
| 3 | Топливный насос | 25 |
| 4 | Датчик сцепления | 5 |
| 5 | Обогрев левого сиденья с/без вентиляции сиденья | 15/30 |
| 6 | CES | 5 |
| 7 | Корно | 15 |
| 8 | Левая передняя дверь (стеклоподъёмник, центральный замок, зеркало, переключатель, освещение) | 30 |
| 9 | Электродвигатель стеклоочистителя | 30 |
| 10 | CES | 25 |
| 11 | Двухдверные модели: левый задний стеклоподъемник; Четырехдверные модели: задняя левая дверь (стеклоподъёмник, центральный замок, выключатель, свет). | 30 |
| 12 | Датчик дождя и света | 5 |
| Красная панель С | ||
| 1 | – | – |
| 2 | – | – |
| 3 | Поясничная опора | 10 |
| 4 | Динамическое рулевое управление | 35 |
| 5 | Освещение салона (Кабриолет) | 5 |
| 6 | Система омывателя лобового стекла, система омывателя фар | 35 |
| 7 | Модуль управления бортовой сетью 1 | 20 |
| 8 | Модуль управления бортовой сетью 1 | 30 |
| 9 | Электродвигатель заднего левого стеклоподъемника (Кабриолет)/гусеница | 7,5/20 |
| 10 | Модуль управления бортовой сетью 1 | 30 |
| 11 | Правый задний стеклоподъемник (мотор солнцезащитной шторки Cabrioletysun) | 7,5/20 |
| 12 | Противоугонная сигнализация | 5 |
Панель приборов со стороны пассажира
Назначение предохранителей на панели приборов со стороны пассажира (2013 г.)
| Нет. | описание | Ампер [A] |
|---|---|---|
| Черная панель А | ||
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | Модуль переключателей на рулевой колонке | 5 |
| 6 | – | – |
| 7 | Клемма 15 Диагностический разъем | 5 |
| 8 | Шлюз (интерфейс диагностики базы данных) | 5 |
| 9 | Дополнительный обогреватель | 5 |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| Коричневая панель Б | ||
| 1 | CD/DVD-плеер | 5 |
| 2 | Wi-Fi | 5 |
| 3 | ММИ/Радио | 5/20 |
| 4 | Приборная доска | 5 |
| 5 | Шлюз (модуль управления приборами) | 5 |
| 6 | Замок зажигания | 5 |
| 7 | Interruttore della Luce | 5 |
| 8 | Вентилятор системы кондиционирования | 40 |
| 9 | Замок рулевой колонки | 5 |
| 10 | Кондиционер | 10 |
| 11 | Диагностический разъем клеммы 30 | 10 |
| 12 | Модуль переключателей на рулевой колонке | 5 |
ботинок
Назначение предохранителей загрузки (2013)
| Нет. | описание | Ампер [A] |
|---|---|---|
| Черная панель Б | ||
| 1 | Модуль управления крышкой багажника (AllRoad); Модуль управления электроприводом складной крыши (Кабриолет) | 30/10 |
| 2 | Блок управления прицепом или выдвижной задний спойлер (RS 5 Coupé) | 15 |
| 3 | Модуль управления прицепом | 20 |
| 4 | Модуль управления прицепом | 20 |
| 5 | Электромеханический стояночный тормоз | 5 |
| 6 | Электронный контроль демпфирования | 15 |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Внешнее заднее освещение | 30 |
| 9 | Кватро Спорт | 35 |
| 10 | Внешнее заднее освещение | 30 |
| 11 | Модуль электрического управления автомобиля | 20 |
| 12 | Терминал 30 | 5 |
| Коричневая панель С | ||
| 1 | Модуль управления крышкой багажника (allroad) | 30 |
| 2 | Преса да 12 В; Более легкий | 20 |
| 3 | Путь привода постоянного тока 1 | 40 |
| 4 | Преобразователь DCDC, дорожка 2; DSP-усилитель; Радио. | 40 |
| 5 | Верхний правый обогреватель салона (Кабриолет) | 30 |
| 6 | – | – |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | – | – |
| 9 | Передняя правая дверь (стеклоподъёмник, центральный замок, зеркало, переключатель, освещение) | 30 |
| 10 | Обогреватель салона верхний левый (Кабриолет) | 30 |
| 11 | Двухдверные модели: правый задний стеклоподъемник; Четырехдверные модели: Задняя правая дверь (стеклоподъёмник, центральный замок, выключатель, свет). | 30 |
| 12 | Подготовка мобильного телефона | 5 |
| Черная панель E | ||
| 1 | Обогрев правого переднего сиденья | 15 |
| 2 | – | – |
| 3 | – | – |
| 4 | MMI | 7,5 |
| 5 | Радио | 5 |
| 6 | Задняя камера | 5 |
| 7 | Обогрев заднего стекла (allroad) | 30 |
| 8 | Развлечения на задних сиденьях | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
ПРОЧИТАЙТЕ Audi TT FV/8S (2015-2020) – блок предохранителей
2014, 2015, 2016
Панель приборов со стороны водителя
Назначение предохранителей комбинации приборов со стороны водителя (2014, 2015, 2016)
| Нет. | описание | Ампер [A] |
|---|---|---|
| Черная панель А | ||
| 1 | Динамическое рулевое управление | 5 |
| 2 | Электронный контроль устойчивости (модуль) | 5 |
| 3 | Датчик давления системы кондиционирования; Электромеханический стояночный тормоз; Подключение к дому; Внутреннее зеркало заднего вида с собственным изображением; Качество воздуха/внешний датчик; Электронный контроль стабилизации (кнопка). | 5 |
| 4 | – | – |
| 5 | Акустический привод | 5 |
| 6 | корректор фар; Фара (кривой свет). | 5/7,5 |
| 7 | Фара (угловой свет) | 7,5 |
| 8 | Модули управления (электромеханический стояночный тормоз, амортизатор, спорт кватро); Инвертор DCDC. | 5 |
| 9 | Адаптивный круиз-контроль | 5 |
| 10 | Датчик переключения передач/сцепления | 5 |
| 11 | Помощь в удержании полосы движения | 5 |
| 12 | корректор фар; Система парковки. | 5 |
| 13 | Воздушная подушка | 5 |
| 14 | Задний дворник (allroad) | 15 |
| 15 | Дополнительный предохранитель (панель приборов) | 10 |
| 16 | Дополнительный предохранитель клеммы 15 (область двигателя) | 40 |
| Коричневая панель Б | ||
| 1 | – | – |
| 2 | Датчик стоп-сигнала | 5 |
| 3 | Топливный насос | 25 |
| 4 | Датчик сцепления | 5 |
| 5 | Обогрев левого сиденья с/без вентиляции сиденья | 15/30 |
| 6 | Электронный контроль устойчивости (электрический) | 5 |
| 7 | Корно | 15 |
| 8 | Левая передняя дверь (стеклоподъёмник, центральный замок, зеркало, переключатель, освещение) | 30 |
| 9 | Электродвигатель стеклоочистителя | 30 |
| 10 | Электронный контроль устойчивости (клапаны) | 25 |
| 11 | Двухдверные модели: левый задний стеклоподъемник; Четырехдверные модели: задняя левая дверь (стеклоподъёмник, центральный замок, выключатель, свет). | 30 |
| 12 | Датчик дождя и света | 5 |
| Красная панель С | ||
| 1 | – | – |
| 2 | – | – |
| 3 | Поясничная опора | 10 |
| 4 | Динамическое рулевое управление | 35 |
| 5 | Освещение салона (Кабриолет) | 5 |
| 6 | Система омывателя лобового стекла; Система лавафари. | 35 |
| 7 | Модуль управления бортовой сетью 1 | 20 |
| 8 | Модуль управления бортовой сетью 1 | 30 |
| 9 | Электродвигатель заднего левого стеклоподъемника (Кабриолет)/гусеница | 7,5/20 |
| 10 | Модуль управления бортовой сетью 1 | 30 |
| 11 | Электродвигатель заднего правого стеклоподъемника (Кабриолет) | 7,5/20 |
| 12 | Противоугонная сигнализация | 5 |
Приборная панель со стороны пассажира
Назначение предохранителей комбинации приборов со стороны пассажира (2014, 2015, 2016)
| Нет. | описание | Ампер [A] |
|---|---|---|
| Черная панель А | ||
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | Модуль переключателей на рулевой колонке | 5 |
| 6 | – | – |
| 7 | Клемма 15 диагностического разъема | 5 |
| 8 | Шлюз (интерфейс диагностики базы данных) | 5 |
| 9 | Дополнительный обогреватель | 5 |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| Коричневая панель Б | ||
| 1 | CD/DVD-плеер | 5 |
| 2 | Wi-Fi | 5 |
| 3 | ММИ/Радио | 5/20 |
| 4 | Приборная доска | 5 |
| 5 | Шлюз (модуль управления приборами) | 5 |
| 6 | Замок зажигания | 5 |
| 7 | Interruttore della Luce | 5 |
| 8 | Вентилятор системы кондиционирования | 40 |
| 9 | Замок рулевой колонки | 5 |
| 10 | Кондиционер | 10 |
| 11 | Диагностический разъем клеммы 30 | 10 |
| 12 | Модуль переключателей на рулевой колонке | 5 |
ботинок
Назначение предохранителей багажника (2014, 2015, 2016 гг.)
| Нет. | описание | Ампер [A] |
|---|---|---|
| Черная панель А | ||
| 1 | – | 30 |
| 2 | Задний дворник (Кабриолет) | 30 |
| 3 | Электрозакрытие мягкого верха (кабриолет) | 30 |
| 4 | Гидравлический верх (Кабриолет) | 50 |
| Черная панель Б | ||
| 1 | Модуль управления крышкой багажника (AllRoad); Модуль управления электроприводом с мягким верхом (кабриолет). | 30/10 |
| 2 | Выдвижной задний спойлер (RS 5 Coupé) | 10 |
| 3 | – | – |
| 4 | – | – |
| 5 | Электромеханический стояночный тормоз | 5 |
| 6 | Электронный контроль демпфирования | 15 |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Внешнее заднее освещение | 30 |
| 9 | Кватро Спорт | 35 |
| 10 | Внешнее заднее освещение | 30 |
| 11 | Центральный замок | 20 |
| 12 | Терминал 30 | 5 |
| Коричневая панель С | ||
| 1 | Модуль управления крышкой багажника (allroad) | 30 |
| 2 | Преса да 12 В; Более легкий | 20 |
| 3 | Преобразователь DCDC, путь 1 | 40 |
| 4 | Преобразователь DCDC, дорожка 2; DSP-усилитель; Радио. | 40 |
| 5 | Верхний правый обогреватель салона (Кабриолет) | 30 |
| 6 | – | – |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | – | – |
| 9 | Передняя правая дверь (стеклоподъёмник, центральный замок, зеркало, переключатель, освещение) | 30 |
| 10 | Обогреватель салона слева вверху (Кабриолет) | 30 |
| 11 | Двухдверные модели: правый задний стеклоподъемник; Четырехдверные модели: Задняя правая дверь (стеклоподъёмник, центральный замок, выключатель, свет). | 30 |
| 12 | Подготовка мобильного телефона | 5 |
| Черная панель E | ||
| 1 | Обогрев правого переднего сиденья | 15 |
| 2 | – | – |
| 3 | – | – |
| 4 | ММл | 7,5 |
| 5 | Радио | 5 |
| 6 | Задняя камера | 5 |
| 7 | Обогрев заднего стекла (allroad) | 30 |
| 8 | Развлечения на задних сиденьях | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
