Audi A4 B7 (2004-2009) — блок предохранителей

Audi A4 B7 (8E, 8H) (2004-2008) — Схема блока предохранителей

Год производства: 2004, 2005, 2006, 2007, 2008, 2009.

Предохранитель прикуривателя (розетка) на Audi A4 B7 2004-2009 гг. Предохранитель 33 находится в блоке предохранителей в салоне.

Блок предохранителей в салоне

Расположение блока предохранителей

Блок предохранителей Audi A4 B7 расположен на левой стороне приборной панели:

Чтобы получить к нему доступ, откройте левую боковую дверцу и снимите боковую крышку приборной панели, нажав на нее.

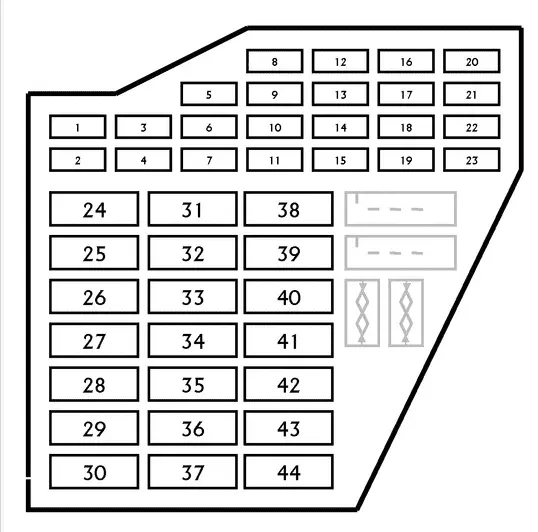

Схема блока предохранителей

Нет.	Ампер [A]	описание
1	10	Контроллер кондиционера; Климатроник.
2	5A	Торшеры
3	5A	Форсунки омывателя с подогревом
4	5A	Блок управления вентилятором охлаждения
5	10	Задний амортизатор; Многофункциональный переключатель; Датчик уровня масла; Датчик температуры масла; Навигационная система; Контроллер системы помощи при парковке.
6	5A	Датчик качества воздуха; Климатроник; Подогрев передних сидений; Датчик кондиционера высокого давления; кнопка TCS/ESP,
7	10	Переключатель контроля тяги; Переключатель сцепления; контроллер АБС; Выключатель педали тормоза.
8	5A	Телефон; Телефонный усилитель.
9	15A	Реле усилителя тормозов
10	5A	Регулятор угла наклона фар
11	5A	Блок управления подушками безопасности; Сигнальная лампа подушки безопасности.
12	10	Диагностический разъем
13	10	Блок управления электронной рулевой колонки
14	10	Выключатель стоп-сигнала
15	10	Блок управления с дисплеем на панели приборов; Навигационная система; CD-плеер.
16	5A	Устройство открывания гаражных ворот
17	10	Датчик дождя; Система дневного бега; Контроллер помощи при парковке.
18	5A
19	15A	Противотуманные огни
20	Не используется
21	Не используется
22	15A	Контроллер левой передней двери; Контроллер правой передней двери.
23	15A	Контроллер левой задней двери; Правый контроллер задней двери.
24	20A	Электрическая система комфорта
25	30A	Дует; Кондиционер.
26	30A	Обогрев заднего стекла
27	30A	Блок управления обнаружением прицепа
28	20A	Топливный насос
29	Не используется
30	20A	Контроллер сдвижной крыши
31	15A	Переключатель реверса; Массовый расходомер; Контроллер автоматической коробки передач; Световой датчик; Реле стартера; Электромагнит блокировки троса селектора; Диагностический разъем; Автоматическое зеркало заднего вида с антибликовым покрытием.
32	Не используется
33	15A	Более легкий
34	30A	розетка 12В
35	30A	Розетка для аксессуаров
36	30A	Блок управления питанием; Мотор заднего дворника.
37	30A	Контроллер мощности; Помпезная лава.
38	15A	Звуковой сигнал; Электрическая система комфорта; Внутренний контроль
39	20A	Радиоусилитель
40	25A	Корно
41	Дополнительный блок управления отоплением; Приемник дистанционного управления.
42	30A	блок управления АБС
43	15A	Массовый расходомер воздуха; Управление двигателем; РОГ; Главный курьер; Блок управления двигателем; Реле блока управления двигателем.
44	30A	Блок климат-контроля

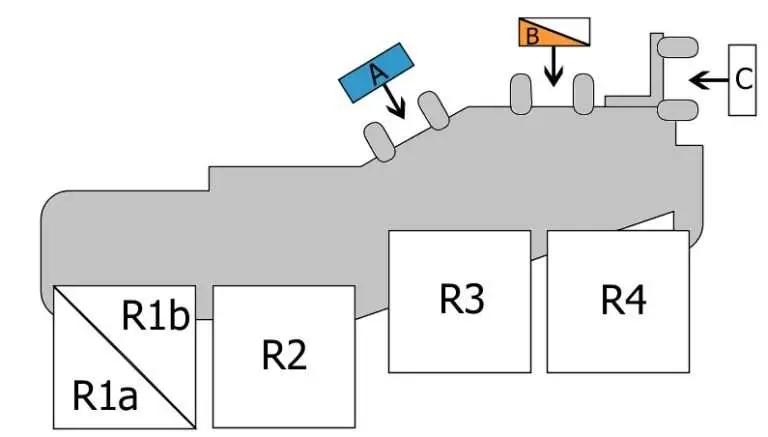

Блок предохранителей и реле №1.

ПРОЧИТАЙТЕ Audi A3 и S3 8V (2015 г.) – блок предохранителей и реле

Схема блока предохранителей.

легенда.

Нет.	Ампер [A]	описание
A	Не используется
b	40A	Дополнительный обогреватель
C	60A	Дополнительный обогреватель
R1	Вейколи специальные
R2	Реле обогрева малой мощности
R3	Высокопроизводительное реле обогрева

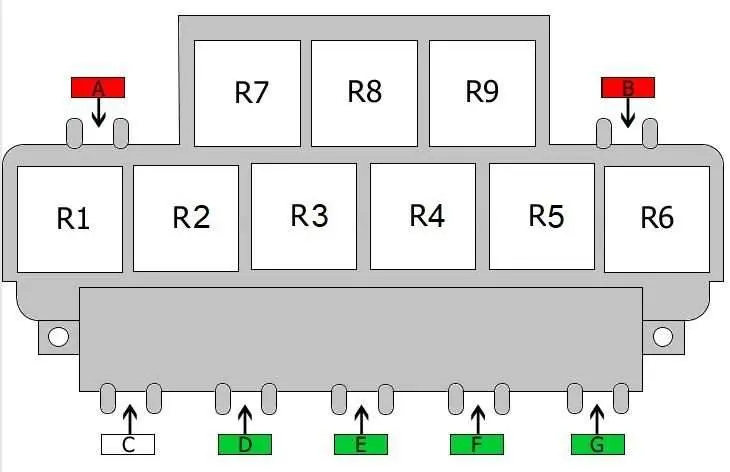

Блок предохранителей и реле 2 в салоне

Схема блока предохранителей

Нет.	Ампер [A]	описание
A	10	Задняя рулонная штора
B1	10	Преса да 12 В
B2	10	Задняя рулонная штора
C	неиспользуемый
D	30A	Оконный регулятор
E1	30A	Регулировка сиденья водителя
E2	10	Регулировка сиденья водителя
F	30A	Оконный регулятор
g	30A	Буксирный модуль
R1	Реле топливного насоса; Дополнительное реле бензонасоса.
R2	Блок сервоуправления
R3	Реле стартера
R4	Реле стартера; Реле усилителя тормозов.
R5	Реле обогрева заднего стекла
R6	X-контактное реле
R7	Не используется
R8	Реле звукового сигнала
R9	Не используется

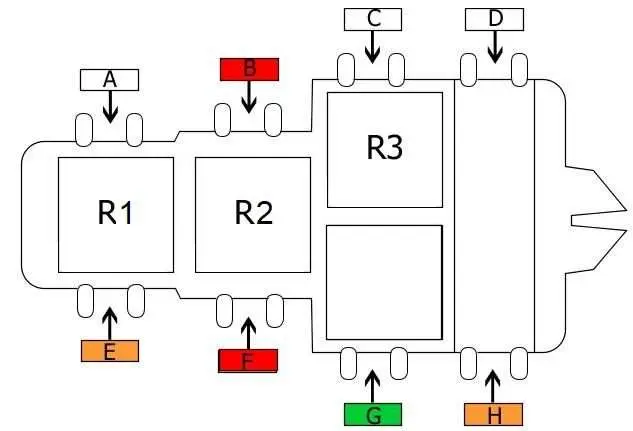

Блок предохранителей и реле 3 в салоне

Схема блока предохранителей

Нет.	Ампер [A]	описание
A	Не используется
B	10	Система отпугивания вредителей
C	Не используется
D	Не используется
E	40A	Вейколи специальные
F1	10	Вейколи специальные
F2	40A	Вентилятор охлаждения (также 60А)
G	30A	Охлаждающий вентилятор (также используется в моделях 40А и 60А)
H	40A	блок управления АБС
R1	Не используется
R2	Не используется
R3	Вейколи специальные
R4A	Вейколи специальные
R4B	Пакет такси

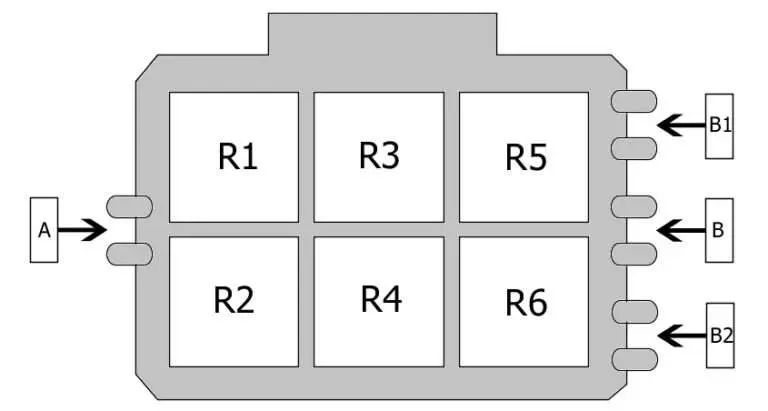

Блок реле в салоне

Схема релейной коробки

Нет.	Ампер [A]	ОПИСАНИЕ
A	Не используется
B	Не используется
B1	Не используется
B2	Не используется
R1	Аварийная система; Светофор; Реле дальнего света.
R2	Специальные автомобили; Пакет такси.
R3	Блок управления сигнализацией o реле сирена
R4	Блок управления сигнализацией o реле сирена
R5	Реле сигнализации; Правый индикатор o реле мигалки
R6	Сигнал тревоги Индикатор синестро o Не используется

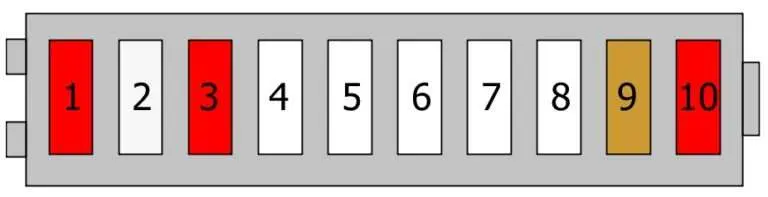

Блок предохранителей 2 в салоне

ЧИТАЙТЕ Audi A5 (8T, 8F) (2007-2016) – блок предохранителей

Схема блока предохранителей

Нет.	Ампер [A]	описание
1	10	Вейколи специальные o Пакет такси
2	25A	Вейколи специальные o сигнализация
3	10	Вейколи специальные o Пакет такси
4	Вейколи специальные
5	Вейколи специальные
6	Вейколи специальные
7	Вейколи специальные
8	Вейколи специальные
9	5A	Вейколи специальные o радио
10	10	Вейколи специальные o Преса да 12 В

Блок предохранителей в моторном отсеке Audi A4 (B7)

Схема блока предохранителей

Нет.	Ампер [A]	описание
A	15A	Электроника двигателя
B1	Не используется
B2	40A	Насос вторичного воздуха
C	Не используется
D	20A	Блок управления двигателем
E	15A	Форсунки
F	Не используется
G	15A	Электроника двигателя
R1a	Не используется
R1b	Не используется
R2	Главное реле
R3	Реле насоса вторичного воздуха
R4	Не используется

Это касается моделей двигателей:

Audi A2004 B2005 2006, 2007, 2008, 4 и 7 годов выпуска бензиновые (1.6, 1.8T, 2.0, 3.2) и дизельные (1.9 TDI, 2.5 TDI, 2.7 TDI и 3.0 TDI), S4, RS4.
