Audi A4 B6 (2000-2006) — Блок предохранителей
Содержание
Audi A4 B6 (2000-2006) — Схема блока предохранителей
Год производства: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Предохранитель прикуривателя (розетка) в Audi A4 B6 2000-2006 гг. Предохранитель 33 находится в блоке предохранителей.

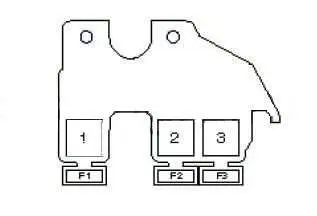

Блок предохранителей в моторном отсеке
Тип 1
| 1 | Реле насоса охлаждающей жидкости двигателя (V6) (при наличии) |
| 2 | Реле системы коробки передач (Мультитроник) |
| 3 | Реле насоса подачи вторичного воздуха (AIR) |
| 4 | Модуль управления двигателем насоса охлаждения двигателя (AMM/BDV) (при наличии) |
| 5 | Выключатель блокировки стартера (MT) (при наличии) |
| F1 | (15А) Управление двигателем, переключатель BPP |
| F2 | (40A) Насос вторичного воздуха (AIR) (при наличии) |
| F3 | (15A) Автоматическая коробка передач (AT) (AT/Multitronic, 6 раппортов) |
Схема блока предохранителей

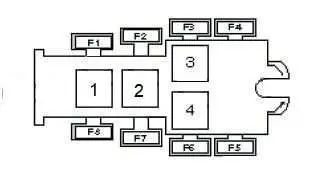

Тип 2
| 1 | Реле топливного насоса |
| 2 | Реле системы коробки передач (Мультитроник) |
| 3 | Реле свечей накаливания |
| 4 | Реле управления двигателем (EC) |
| 5 | Выключатель блокировки стартера; Реле света заднего хода (Мультитроник). |
| F1 | (15А) Управление двигателем, переключатель BPP |
| F2 | (60А/80А) Свечи накаливания |
| F3 | (15A) Автоматическая коробка передач (AT) (AT/Multitronic, 6 раппортов) |
| F4 | (60А) Свечи накаливания |
Блок предохранителей Audi A4 (B6) в салоне
Расположение блока предохранителей
Блок предохранителей Audi A4 B6 расположен на левой стороне приборной панели:
Чтобы получить к нему доступ, откройте левую боковую дверцу и снимите боковую крышку приборной панели, нажав на нее.
| F1 | (10А) Кондиционер (AC) |
| F2 | (5A) Подсветка ног; Лампа бардачка. |
| F3 | (5А) Форсунки омывателя ветрового стекла с подогревом |
| F4 | (5A) Модуль управления вентилятором охлаждения двигателя. |
| F5 | (10А) Автоматическая коробка передач (АТ); Датчик давления и температуры моторного масла; Подогрев задних сидений; Навигационная система; Телефон. |
| F6 | (5А) Кондиционер (AC) |
| F7 | (10А) Антиблокировочная система тормозов (АБС); переключатель БПП; Переключатель ЦПП. |
| F8 | (5А) Телефон/Телематика |
| F9 | (10А) Вакуумный насос усилителя тормозов (при наличии) |
| F10 | (10А) Регулировка фар |
| F11 | (10А) Автоматическая коробка передач (АТ)-2001 г. |
| F12 | (10A) Разъем канала передачи данных (DLC) |
| F13 | (10A) Модуль управления функциями рулевой колонки |
| F14 | (10А) Стоп-сигналы |
| F15 | (10А) Приборная панель; Навигационная система. |
| F 16 | (5A) Априпорта дель гараж |
| F17 | (10A) Помощь при парковке |
| F18 | – |
| F19 | (15А) Передние противотуманные фары; Задние противотуманные фары. |
| F20 | (15A) Правый боковой отражатель — ближний свет, регулировка фар |
| F21 | (15А) Левый отражатель — ближний свет, регулировка фар |
| F22 | (15A) Модуль управления функциями двери спереди слева; Модуль управления функциями двери задней левой (^2001). |
| F23 | (15A) Модуль управления функциями двери спереди справа; Модуль управления функциями двери задней правой (^2001). |
| F24 | (20A/30A) Многофункциональный модуль управления 2, совместимый с оборудованием |
| F25 | (30А) Вентилятор кондиционера и электродвигатель отопителя |
| F26 | (30А) Обогрев заднего стекла |
| F27 | (30А) Модуль управления прицепом |
| F28 | (20А) Топливный насос; Подкачивающий топливный насос. |
| F29 | (20А) Управление двигателем – Бензин |
| F30 | (20А) Люк в крыше |
| F31 | (15А) Неослепляющее внутреннее зеркало; Автоматическая коробка передач (АТ); Разъем канала передачи данных (DLC); Управление двигателем; Фонари заднего хода. |
| F32 | (20А) Управление двигателем – Бензин |
| F33 | (15А) Прикуриватель |
| F34 | (15А) Управление двигателем – Бензин |
| F35 | (30А) Разъем для аксессуаров |
| F36 | (30А) Многофункциональный модуль управления 1; Омыватели и дворники ветрового стекла. |
| F37 | (20А/25А) Многофункциональный модуль управления 1; Лавафари. |
| F38 | (15А/30А) Сигнализация; Открытие крышки багажника/задней двери; Многофункциональный блок управления 2 оборудованием комфорта. |
| F39 | (20А/30А) Система аудио; Навигационная система. |
| F40 | (25А) Звуковой сигнал |
| F41 | (30А) дополнительный отопитель (2003^) |
| F42 | (25А) Антиблокировочная система тормозов (АБС); Электронная программа стабилизации (ESP). |
| F43 | (15А) Управление двигателем – Бензин |
| F44 | (30А) Подогрев сидений; Подогрев руля. |
Блок реле Audi A4 (B6).
ПРОЧИТАЙТЕ Audi e-tron (2021-2022) – блок предохранителей и реле
| 1 | Реле топливного насоса-бензин |
| 2 | Модуль управления гидроусилителем рулевого управления (сервотроник) (при наличии) |
| 3 | Двойной звуковой релейный звуковой сигнал |
| 4 | Реле вакуумного насоса усилителя тормозов (при наличии) |
| 5 | |
| 6 | Реле вспомогательной цепи зажигания |
| 7 | |
| 8 | |
| 9 | |
| F1 | |
| F2 | (10A) Выключатель задней шторки |
| F3 | |
| F4 | (30А) Выключатель стеклоподъемника – задний |
| F5 | (10А) Регулировка поясничной опоры сиденья с электроприводом |
| F6 | (30А) Электрический выключатель ветрового стекла |
| F7 | (30А) Розетка прицепа |
Релейная коробка.
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | Модуль управления сигнализацией такси 3 – комплект громкой связи |
| F1 | – |
| F2 | Вспомогательное оборудование |
| F3 | – |
| F4 | – |
| F5 | (50А) Антиблокировочная система тормозов (АБС) |
| F6 | (40A/60A) Модуль управления двигателем вентилятора охлаждения1 |
| F7 | (10А) Автомобили скорой помощи |
| F8 | Модуль управления двигателем охлаждающего вентилятора 2 (при наличии) |
| 1 | – |
| 2 | Реле обогревателя охлаждающей жидкости двигателя высокой мощности 2 |
| 3 | Реле 1 подогревателя охлаждающей жидкости двигателя – низкая мощность |
| F1 | (30А) Дополнительный отопитель ^2003 г. |
| F2 | (40А) Нагреватель охлаждающей жидкости двигателя |
| F3 | (60А) Нагреватель охлаждающей жидкости двигателя |
