Audi A3 и S3 8V (2017-2020) – блок предохранителей и реле
Содержание [-]
Это касается автомобилей, выпущенных в разные годы:
2017, 2018, 2019, 2020.

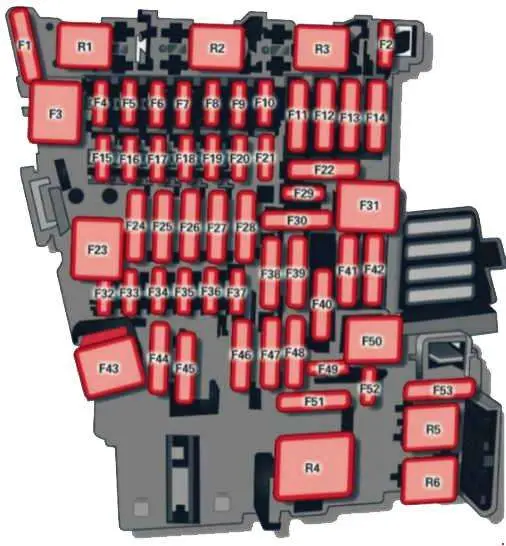

Панель инструментов
| Номер | описание |
|---|---|
| F1 | Компоненты двигателя AdBlue |
| F2 | Регулировка сиденья |
| F3 | Гидравлический насос (кабриолет) |
| F4 | Панель управления информационно-развлекательной системы, компоненты информационно-развлекательной системы |
| F5 | Запись |
| F6 | Рычаг переключения передач (АКПП) |
| F7 | Управление кондиционером/отоплением, дополнительный обогрев, реле обогрева заднего стекла, датчик давления в шинах |
| F8 | Электромеханический выключатель стояночного тормоза, выключатель освещения, датчик дождя/освещенности, противоугонная система, диагностический разъем, модуль крыши, система аварийной калибровки, регулировка угла наклона фар. |
| F9 | Модуль переключателей на рулевой колонке |
| F10 | Дисплей информационно-развлекательной системы |
| F11 | Левый блок управления электрооборудованием автомобиля |
| F12 | Элементы информационно-развлекательной системы |
| F13 | Преднатяжитель ремня безопасности со стороны водителя |
| F14 | Вентилятор системы отопления/кондиционирования |
| F15 | Электронная блокировка рулевого управления |
| F 16 | Элементы информационно-развлекательной системы |
| F17 | Приборы |
| F18 | Задняя камера |
| F19 | Удобный модуль контроля доступа |
| F20 | Компоненты двигателя |
| F21 | Рулевая колонка, модуль переключателя обогрева рулевого колеса |
| F23 | Панорамная стеклянная крыша/верхний силовой блок управления, верхний силовой замок |
| F24 | Правый блок управления электрооборудованием автомобиля |
| F25 | Электростеклоподъемники со стороны водителя спереди/сзади |
| F26 | Подогрев сидений |
| F27 | Внутреннее освещение |
| F28 | Улучшенный модуль управления питанием |
| F29 | Внутреннее освещение |
| F30 | Диагностический разъем |
| F32 | Передняя камера, система парковки, датчик ACC, ассистент смены полосы движения |
| F33 | Воздушная подушка |
| F34 | Кнопка удержания помощи, звук в салоне, переключатель фонарей заднего хода, датчик температуры, катушка реле обогрева шеи и реле розетки, верхняя кнопка управления |
| F35 | Датчик качества воздуха, зеркало заднего вида с автоматическим затемнением, диагностический разъем, блок питания центральной консоли |
| F36 | Правая фара (LED, матричный светодиод) |
| F37 | Левая фара (LED, матричный светодиод) |
| F38 | Высоковольтная батарея |
| F39 | Электрические стеклоподъемники переднего/заднего пассажира |
| F40 | прес |
| F41 | Преднатяжитель ремня безопасности со стороны пассажира |
| F42 | Центральный замок |
| F43 | Усилитель звука |
| F44 | Полный привод |
| F47 | Задний стеклоочиститель |
| F48 | Внешний акустический актуатор |
| F49 | Датчик сцепления (реле 1+2), высоковольтная аккумуляторная батарея, силовая электроника |
| F52 | Модуль управления подвеской |
| F53 | Обогреватель заднего стекла |

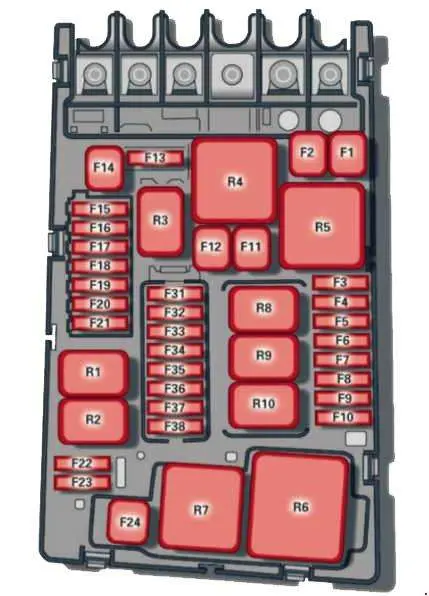

Вано моторе
| Номер | описание |
|---|---|
| F1 | Электронный контроль устойчивости (ESC) |
| F2 | Электронный контроль устойчивости (ESC) |
| F3 | Модуль управления двигателем |
| F4 | Компоненты двигателя, охлаждение двигателя, реле катушки дополнительного отопителя (1+4+7), реле насоса системы впрыска вторичного воздуха |
| F5 | Компоненты двигателя, система топливного бака (дизель), запорный клапан с ЧПУ |
| F6 | Выключатель стоп-сигнала |
| F7 | Компоненты двигателя, водяные насосы, баковая система (бензиновый двигатель) |
| F8 | Термальный датчик кислорода |
| F9 | Компоненты двигателя, заслонка глушителя, модуль управления временем накала (реле 6) |
| F10 | Модуль управления топливом, топливный насос |
| F11 | Вспомогательный нагревательный элемент 2, детали двигателя, насос вторичного воздуха |
| F12 | Дополнительный обогреватель 3, вакуумный насос |
| F13 | Автоматическая коробка передач |
| F15 | Корно |
| F 16 | Катушка зажигания (реле 8), силовая и управляющая электроника |
| F17 | Электронная система стабилизации (ESC), модуль управления двигателем (реле 5) |
| F18 | Клемма 30 (опорное напряжение), контроль аккумуляторной батареи |
| F19 | Дворники |
| F20 | Противоугонная сигнализация |
| F21 | Автоматическая коробка передач |
| F22 | Диагностика клеммы 50 модуля управления двигателем |
| F23 | закуска |
| F24 | Автономный отопитель 1, усилитель тормозов |
| F31 | Вакуумный насос, водяной насос, насос высокого давления, топливные форсунки |
| F33 | Резервуар тормозного давления, рекуперация, насос трансмиссионной жидкости |
| F34 | Усилитель тормоза |
| F35 | Реле функции кондиционера |
| F36 | Левая передняя фара |
| F37 | вспомогательное отопление |
| F38 | Передняя правая фара |
