Audi A3 и S3 8V (2016) – блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

за 2016 г.

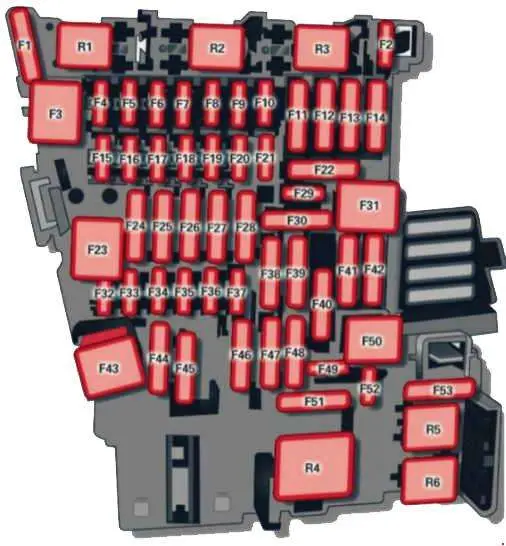

Панель инструментов

Номер	описание
F1	Компоненты двигателя
F2	Регулировка сиденья
F3	Крышка гидронасоса (трансформируемая)
F4	Управление ММ, компоненты MMI
F5	Запись
F6	Рычаг переключения передач (АКПП)
F7	Кондиционер/детонационная система, коробка передач (АКПП), дополнительный отопитель, катушка реле обогрева заднего стекла
F8	Диагностика, электромеханический выключатель стояночного тормоза, выключатель света, датчик дождя и света, блок связи освещения салона (подключаемый гибридный привод), противоугонная сигнализация
F9	Модуль переключателей на рулевой колонке
F10	Экран
F11	Реверсивные преднатяжители ремня безопасности со стороны водителя.
F12	зона ММИ
F13	Адаптивный модуль управления дроссельной заслонкой/сервисный разъем (подключаемый гибридный привод)
F14	Вентилятор кондиционера
F15	Электронная блокировка рулевого управления
F 16	зона ММИ
F17	Приборы
F18	Задняя камера
F19	Убедить ключевой модуль управления системой, систему бака
F20	Резервуарная система
F21	–
F22	–
F23	Наружное освещение, подогрев форсунок омывателя.
F24	Панорамный люк/блок управления верхним электроприводом, верхняя защелка (кабриолет)
F25	Боковая дверь/двери автомобиля (например, электрические стеклоподъемники)
F26	Подогрев сидений
F27	Усилитель звука
F28	Верхний блок управления питанием, электроника (кабриолет)
F29	Внутреннее освещение
F30	–
F31	Наружное освещение
F32	Системы помощи водителю
F33	Воздушная подушка
F34	Подсветка кнопок, катушка реле отопителя верхней части салона (кабриолет) и реле розетки, звук в салоне, выключатель света заднего хода, датчик температуры
F35	Функциональное освещение, диагностика, регулировка угла наклона фар, датчик качества воздуха, автоматически затемняющееся зеркало заднего вида.
F36	Правый указатель поворота/правая светодиодная фара
F37	Левый указатель поворота/левая светодиодная фара
F38	Высоковольтная батарея (подключаемый гибридный привод)
F39	Боковая дверь/дверь переднего пассажира (например, электрические стеклоподъемники)
F40	прес
F41	Реверсивные преднатяжители на стороне переднего пассажира
F42	Центральные замки, омыватель ветрового стекла
F43	Точечные светильники, освещение
F44	Полный привод
F45	–
F46	–
F47	Задний стеклоочиститель
F48	Внешний усилитель шума (подключаемый гибридный блок)
F49	Стартер, датчик сцепления, катушка реле фар, высоковольтная аккумуляторная батарея (подключаемый гибридный привод)
F50	–
F51	–
F52	–
F53	Обогреватель заднего стекла

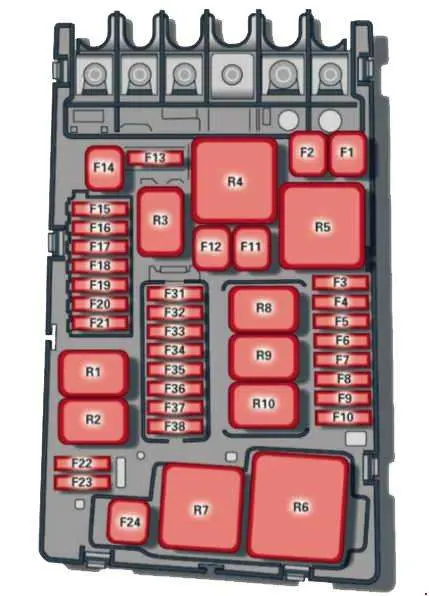

Вано моторе

Номер	описание
F1	Модуль управления ESC
F2	Модуль управления ESC
F3	Модуль управления двигателем (бензин/дизель)
F4	Охлаждение двигателя, компоненты двигателя, реле катушки дополнительного отопителя (1+2), реле насоса впрыска вторичного воздуха
F5	Компоненты двигателя, баковая система
F6	Датчик стоп-сигнала
F7	Детали двигателя, водяные насосы
F8	Датчик кислорода
F9	Компоненты двигателя, выхлопное отверстие, модуль управления таймером накаливания, клапан SULEV
F10	Топливные форсунки, модуль управления топливом
F11	Дополнительный отопитель 2
F12	Дополнительный отопитель для отопителя 3
F13	Модуль управления автоматической коробкой передач
F14	–
F15	Корно
F 16	Катушка зажигания/силовая электроника (подключаемый гибридный привод)
F17	Модуль ESC contra I, модуль управления двигателем
F18	Клемма 30 (опорное напряжение)
F19	Дворники
F20	Корно
F21	–
F22	Терминальная диагностика ОС
F23	закуска
F24	Дополнительный отопитель 1, усилитель тормозов (подключаемый гибридный привод)
F25	–
F26	–
F27	–
F28	–
F29	–
F30	–
F31	Вакуумный насос/водяной насос (подключаемый гибридный привод)
F32	Светодиодные фары
F33	Память системы помощи при торможении (подключаемый гибридный привод)
F34	Память системы помощи при торможении (подключаемый гибридный привод)
F34	Реле (подключаемый гибридный привод)
