Audi 200 C3 (1989-1991) — блок предохранителей

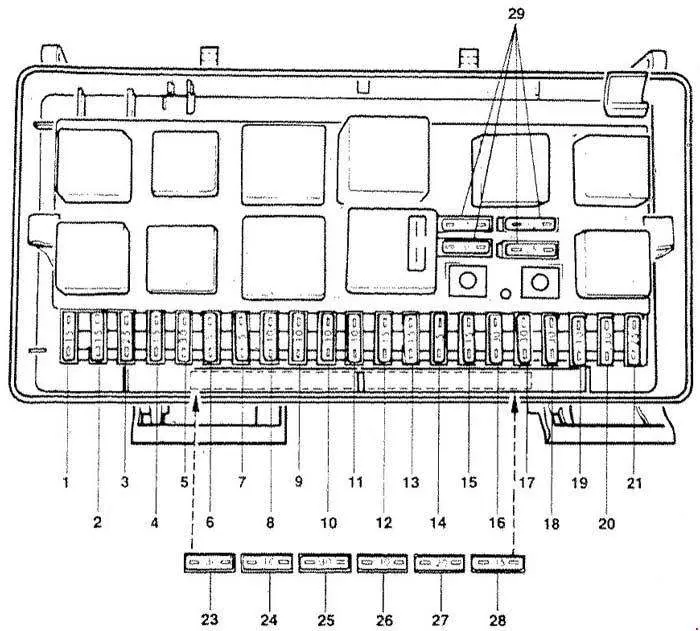

Audi 200 C3 (1989-1991) — Схема блока предохранителей
Год производства: 1989, 1990, 1991.
Предохранитель прикуривателя (розетка) в Audi 200 C3 1989-1991 гг. Предохранитель 4 находится в блоке предохранителей.
| Нет. | Ампер [A] | Функция |
| 1 | 15 | Противотуманные огни; Задние противотуманные фары. |
| 2 | 15 | Люси ди Эмергенца |
| 3 | 25 | Рог; Стоп-сигналы. |
| 4 | 15 | Лампы для чтения; Ботинок; Более легкий; Внутреннее освещение; Зеркало для макияжа; Бортовой компьютер. |
| 5 | 30 | Не используется |
| 6 | 5 | Боковые указатели поворота, габаритные огни, правые |
| 7 | 5 | Боковые габаритные огни, габаритные огни слева |
| 8 | 10 | Длинный клапан, вправо |
| 9 | 10 | Длинные фары, слева |
| 10 | 10 | Ближний свет, фара правая |
| 11 | 10 | Погруженные балки маяка слева |
| 12 | 15 | Набор индикаторов; фонари заднего хода; Круиз-контроль; Электронный термовыключатель. |
| 13 | 15 | Топливный насос |
| 14 | 5 | Бардачок, моторный отсек; Запись фонарей. |
| 15 | 25 | Уборочные машины |
| 16 | 30 | Обогрев заднего стекла; Нагревательный элемент наружного зеркала |
| 17 | 30 | Вентилятор свежего воздуха |
| 18 | 5 | Задний дворник (универсал) |
| 19 | 10 | Центральный замок и система управления впрыском топлива 100, 100 Quattro |
| 20 | 30 | Подогрев сидений с памятью |
| 21 | 25 | Не используется |
| 22 | – | Не используется |
| 23 | 30 | Не используется |
| 24 | 10 | Не используется |
| 25 | 30 | Электросиденья с памятью, пассажирское сиденье |
| 26 | 5 | Автоматическая проверка; Питание зеркала; Проверка памяти водительского сиденья. |
| 27 | 10 | Контроль зажигания 100, 100 Quattro |
| 28 | 15 | Контроллер впрыска топлива II |
| 29 | – | Запасные предохранители |

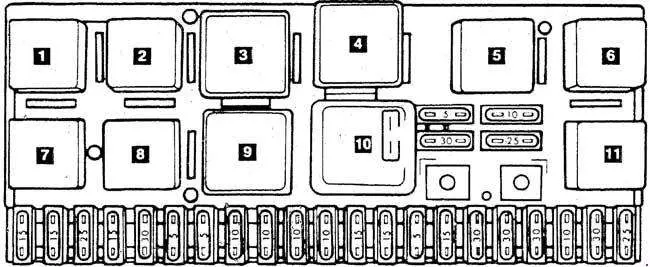

| Номер | Функция |
| 1 | Не используется |
| 2 | Вентилятор охлаждения радиатора (2 ступень) |
| 3 | Вентилятор промежуточного охладителя (модель 100) |
| 4 | Не используется |
| 5 | Реле снижения нагрузки |
| 6 | Не используется |
| 7 | Корно |
| 8 | Противоугонное реле |
| 9 | Прерывистый режим работы стеклоочистителя и дворника |
| 10 | Топливный насос |
| 11 | Реле кондиционера |

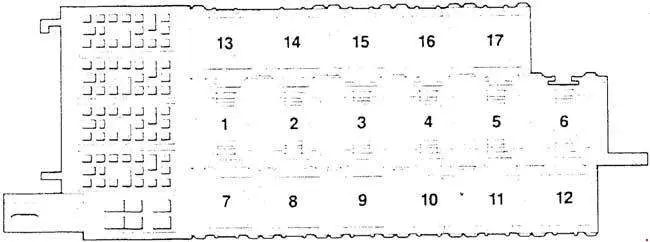

Вспомогательная релейная панель
| Номер | описание |
| 1 | Не используется |
| 2 | Устройство контроля ремня безопасности |
| 3 | Внутренний регулятор задержки освещения |
| 4 | Не используется |
| 5 | Контроллер переднего света |
| 6 | Не используется |
| 7 | Реле вентилятора радиатора третьей ступени |
| 8 | Комбинированное реле АБС |
| 9 | Интенсивная стирка курьером |
| 10 | Электрический стеклоподъемник |
| 11 | Электрический стеклоподъемник |
| 12 | Реле дель лавакристалло сзади |
| 13 | Не используется |
| 14 | Автоматический переключатель окон |
| 15 | Реле обогрева водительского сиденья |
| 16 | Пассажирский курьер с подогревом сидений |
| 17 | Не используется |
