Alfa Romeo 147 (2001-2005) — блок предохранителей
Alfa Romeo 147 (2001-2005) — Схема блока предохранителей
Год производства: 2001, 2002, 2003, 2004, 2005.
Предохранитель прикуривателя Alfa Romeo 147 – (блок предохранителей в салоне, предохранитель F20/20А).

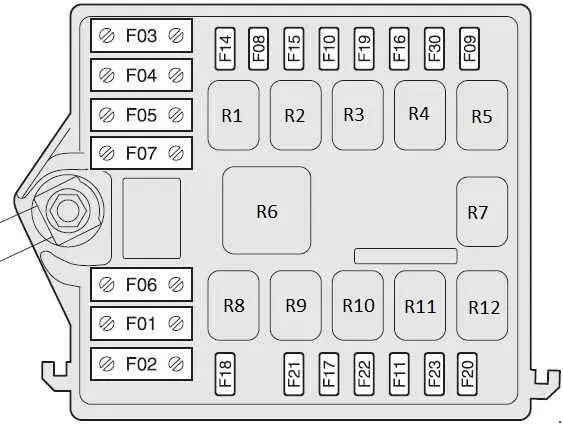

Блок предохранителей в моторном отсеке.
Доступ к блоку предохранителей находится рядом с аккумулятором.
Схема блока предохранителей
| Нет. | Ампер [A] | описание |
| 1 | 50 | Обогрев свечей накаливания (дизельные версии) |
| 2 | 50 | Блок управления приборной панелью |
| 3 | 30 | Шестеренчатый насос Selespeed |
| 4 | 50 | блок управления АБС |
| 5 | 40 | Вентилятор кондиционера |
| 6 | 30 | Вентилятор радиатора (первая скорость – бензиновые версии); Вентилятор радиатора (первая скорость – дизельные версии). |
| 7 | 50 60 * | Вентилятор радиатора (вторая скорость – бензиновые версии); Вентилятор радиатора (вторая скорость – дизельные версии). |
| 8 | 30 | Дополнительный обогреватель |
| 9 | 20 | Омыватели фар |
| 10 | 15 | Корно |
| 11 | 15 | Вторичные услуги (электронный впрыск) |
| 14 | 10 | Правая фара дальнего света |
| 15 | 10 | Светофоры слева |
| 16 | 7,5 | Электронная система впрыска |
| 17 | 7,5 | Базовые услуги (электронный впрыск) |
| 18 | 7,5 | Электронный блок управления впрыском +30 |
| 19 | 7,5 | Компрессор кондиционера |
| 20 | 20 | Топливный фильтр с подогревом (дизельные версии) |
| 21 | 15 | Топливный насос; Катушки зажигания. |
| 22 | 15 20 * | Форсунки (бензиновые версии); Форсунки (дизельные версии). |
| 23 | ||
| 30 | 10 | Противотуманные огни |
| R1 | Реле дальнего света |
| R2 | Реле вентилятора отопления |
| R3 | Реле звукового сигнала |
| R4 | Реле противотуманных фар |
| R5 | Реле омывателя фар |
| R6 | Реле 2 двигателя вентилятора охлаждения |
| R7 | Реле муфты компрессора переменного тока |
| R8 | Реле 1 электродвигателя вентилятора системы охлаждения двигателя |
| R9 | Реле топливного насоса (PF) – толкатель реле бензо/дизельного насоса |
| R10 | Реле управления двигателем (EC) |
| R11 | – |
| R12 | Реле масляного обогревателя |
ПРОЧИТАЙТЕ Alfa Romeo 156 Crosswagon (2004-2008) – Блок предохранителей

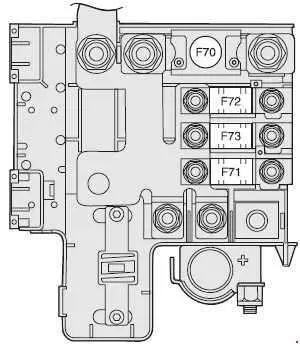

Чтобы получить доступ к предохранителям в блоке предохранителей на стойке аккумулятора, снимите защитную крышку, нажав на открывающиеся крышки (спереди).
| Нет. | Ампер [A] | описание |
| 70 | 125 150 * | Блок управления моторным отсеком (бензиновые версии); Блок управления моторным отсеком (дизельные версии). |
| 71 | 70 | Блок управления приборной панелью |
| 72 | 30 | Interruttore di Accensione |
| 73 | 30 | Дополнительный обогреватель |

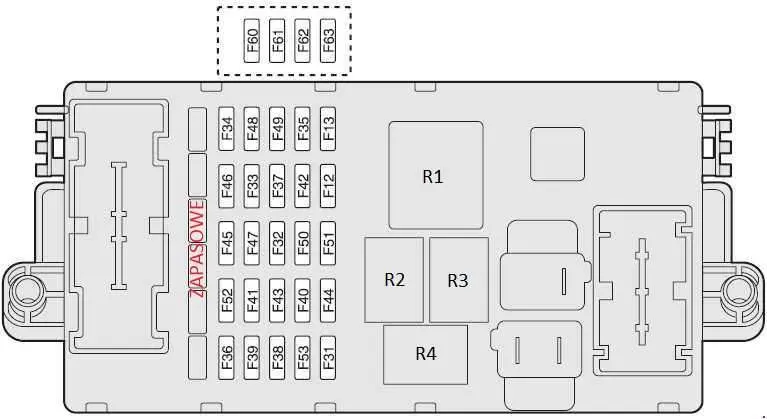

Блок предохранителей в салоне Альфа Ромео 147.
Доступ к блоку предохранителей на приборной панели можно получить, открутив два держателя и сняв защитную полоску.
| Нет. | Ампер [A] | описание |
| 12 | 10 | Правая фара |
| 13 | 10 | Левая фара ближнего света; Устройство регулировки фар. |
| 31 | 7,5 | Кондиционер; Обмотки реле обогрева. |
| 32 | 15 | Дистанционно-селективная коробка передач с ключом +30 |
| 33 | 20 | Задний левый электростеклоподъемник |
| 34 | 20 | Задний правый электростеклоподъемник |
| 35 | 7,5 | Фонарь заднего хода; Круиз-контроль; Освещение управления кондиционером. |
| 36 | 10 | Блок управления прицепом |
| 37 | 10 | Стоп-сигнал; Приборная доска. |
| 38 | 20 | Централизованная система запирания дверей. |
| 39 | 15 | Кондиционер; Радио; Навигация; Услуги + 30 объемных датчиков; разъем для диагностики системы EOBD; Мобильное телефонное оборудование; Контроллер водительской двери; Контроллер запуска. |
| 40 | 30 | Обогрев заднего стекла |
| 41 | 7,5 | Боковые зеркала с подогревом – форсунки с подогревом |
| 42 | 7,5 | датчик системы VDC; Датчик угла поворота рулевого колеса; Блок управления АБС. |
| 43 | 30 | Омыватель ветрового стекла — омыватель заднего стекла (двунаправленный насос) |
| 44 | 20 | Более легкий |
| 45 | 15 | Сиденья с электроподогревом |
| 46 | 15 | Люк |
| 47 | 20 | Питание блока управления водительской дверью |
| 48 | 20 | Питание блока управления пассажирской дверью |
| 49 | 7,5 | дополнительные услуги Управление освещением |
| 50 | 7,5 | Блок управления подушками безопасности |
| 51 | 7,5 | Селескоростное переключение |
| 52 | 15 | Задний стеклоочиститель |
| 53 | 10 | Люси ди Эмергенца +30 указателей поворота приборная доска |
| 60 | 25 | Электроотпирание двери багажника |
| 61 | 15 | Система Бозе |
| 62 | 15 | Система Бозе |
| 63 | 20 | Люк |
ЧИТАТЬ Alfa Romeo MiTo (2008-2013) – блок предохранителей и реле
| R1 | Реле подогрева передних сидений |
| R2 | Реле обогрева заднего стекла |
| R3 | Реле заднего омывателя/стеклоочистителя |
| R4 | Реле ближнего света |
