Alfa Romeo 146 (1994-2000) — Схема блока предохранителей
Год производства: 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Предохранитель прикуривателя (розетка) в автомобиле Alfa Romeo 146 (1994-2000 гг.). Предохранитель 6 находится в блоке предохранителей.
Блок предохранителей в приборной панели (тип 1).
| Нет. | Ампер [A] | описание |
| 1 | 7,5 | 1) Дим-Дип |
| 30 | 2) Подогрев сидений. | |
| 2 | 25 | Передние стеклоподъемники с электроприводом |
| 3 | 7,5 | 1) Направления; Передние электростеклоподъемники; Управление компрессором; Таймер вентилятора двигателя; Управление открытием багажника. |
| 20 | 2) Часы; Внутреннее освещение крыши; Приборная доска; Пульт дистанционного управления с дверным замком; Радио; Радио. | |
| 20 | 3) Подсветка крыши и багажника салона; Часы; Радиоприемник; Кнопка активации; Компрессор кондиционера. | |
| 4 | 10 | Индикатор света; Противоугонное устройство. |
| 5 | 20 | Устройство блокировки двери |
| 6 | 25 | 1) Рога; Легче; Светофор; Радио. |
| 20 | 2) Рога | |
| 7 | 30 | Обогреватель заднего стекла; Подогрев заднего фонаря; Размораживание зеркал. |
| 8 | 15 | 1) Панель приборов; Насос омывателя лобового стекла; фонари заднего хода; Воздушная подушка; Регулируемые боковые зеркала; Сторожить; Панель управления; кодовая система Alfa Romeo; РОГ. |
| 15 | 2) Рычаг мощности; Набор индикаторов; Панель управления; Открытие багажника; ветровое стекло; Регулируемые боковые зеркала; Воздушная подушка; Рециркуляция воздуха; Управление компрессором; РОГ (ТД); ABS; Радио; Дополнительный блок управления отоплением (JTD). | |
| 15 | 3) Выключить свет; Дополнительные стоп-сигналы; Фонарь заднего хода; Стоп-сигнал прицепа; Задние дворники; Метры; Легкая зарядка; Сигнальная лампа низкого давления масла; Управление освещением. | |
| 9 | 10 | 1) Правый задний габаритный фонарь; Левый фонарь освещения номерного знака; Левый передний фонарь; Боковой сигнальный фонарь; Кластерное освещение; Управление освещением. |
| 10 | 2) Правый передний фонарь и соответствующая сигнальная лампа; Левый задний фонарь; Правый фонарь освещения номерного знака; Левый боковой фонарь прицепа; Приборная доска; Управление освещением. | |
| 10 | 10 | 1) Часы; Внутреннее освещение; Приборная доска; Пульт дистанционного управления с дверным замком. |
| 10 | 2) Система АБС | |
| 11 | 30 | 1) Подогрев сидений. |
| 7,5 | 2) Вентилятор с электроприводом; КОД блока управления; Блок управления (JTD); Блок управления компрессором (ТД). | |
| 7,5 | 3) Система Alfa Romeo Code (двигатели T.SPARK); Вентилятор радиатора двигателя; Система впрыска. | |
| 12 | 30 | 1) Вентилятор двигателя (Боксер) |
| 7,5 | 2) Замок двери и реле сигнализации; Блок питания ТЕЛЕПАС. | |
| 7,5 | 3) Указатели поворотов | |
| 13 | 30 | Электрический люк |
| 14 | 25 | Электрические задние стеклоподъемники |
| 15 | 7,5 | 1) Задняя противотуманная защита (автомобиль и прицеп); Сигнальная лампа противотуманных фар. |
| 16 | 15 | Светофор справа |
| 17 | 15 | Светофор слева; Предупреждающий светофор. |
| 18 | 20 | Дворники; Сиденья с подогревом. |
| 19 | 25 | 1) Стеклоочиститель заднего стекла; Блок управления компрессором (ТД); Вентилятор радиатора (ТД и Т.СПАРК); Сиденья с подогревом. |
| 10 | 2) Зажигалка | |
| 10 | 3) Подсветка бардачка; Передние электростеклоподъемники; Задние электростеклоподъемники; Обогрев заднего стекла; Регулируемые боковые зеркала; Люк на крыше; Компрессор кондиционера; Сброс нагрузки при запуске. | |
| 20 | 10 | 1) Подсветка панели приборов, поворотники, левый задний фонарь, правый фонарь номерного знака, правый передний фонарь, боковой габаритный фонарь |
| 10 | 2) Прикуриватель, левый передний фонарь, правый задний фонарь, левый задний фонарь, правый боковой фонарь прицепа, противотуманные фары и соответствующая сигнальная лампа, электрические передние стекла, электрические задние стекла, регулируемые боковые зеркала, радио. | |
| 21 | 20 | 1) Радиатор, вентилятор |
| 30 | 2) Радиатор, вентилятор | |
| 22 | 20 | Противотуманные фары, противотуманные фары |
| 23 | 10 | 1) Правый ближний свет, устройство регулировки фар. |
| 10 | 2) Световой луч слева | |
| 24 | 10 | 1) Световой луч слева |
| 10 | 2) Правый ближний свет, устройство регулировки фар. | |
| Реле | ||
| a | Реле крыши | |
| b | Блок управления задними противотуманными фарами | |
| c | 1) Реле Ретронеббии 2) Лестница на крышу | |
| d | Реле дальнего света | |
| e | Ключевое силовое реле | |
| f | Реле противотуманных фар | |
| g | Реле ближнего света | |
| h | Реле обогрева заднего стекла | |
| i | Блок управления дверным замком | |
| j | Реле звукового сигнала | |
| M | Реле бокового освещения | |
| N | Прерывистая работа электронных дворников | |
| O | – | |
| P. | 1) Реле переключения DIM-DIP 2) Реле вентилятора охлаждения двигателя | |
| Q | 1) Реле вентилятора водяного охлаждения двигателя 2) Реле поворотников/аварийки | |
| 1)… 2)… 3)…. | ||
ЧИТАТЬ Alfa Romeo Stelvio (2022 г.) – блок предохранителей и реле
Блок предохранителей панели приборов (тип 2)
| Номер | Ампер [A] | описание |
| 1 | 10 | Люси ди Эмергенца |
| 2 | 20 | Рог, легче , стоп-сигнал, радио |
| 3 | 20 | Уборочные машины |
| 4 | 20 | Обогрев заднего стекла |
| 5 | 10 | Подсветка приборной панели, блок управления, освещение, левый задний габаритный фонарь, правая решетка, правый передний габаритный фонарь, боковой указатель поворота |
| 6 | 10 | Задний правый фонарь, левая полоса без полосы, левый передний фонарь |
| 7 | 10 | Световой луч вправо |
| 8 | 10 | Световой луч слева |
| 9 | 10 | Светофор справа |
| 10 | 10 | Контрольная лампа дальнего света слева, контрольная лампа дальнего света |
| 11 | 7,5 | Задняя противотуманная защита, противотуманная сигнальная лампа |
| 12 | 30 | Обогрев заднего стекла, обогрев заднего фонаря |
| 13 | 20 | Вентилятор радиатора |
| 14 | 25 | Вентилятор двигателя |
| 15 | 10 | Панель приборов, стеклоочиститель фар, ходовые огни, подушка безопасности, часы, вентилятор двигателя, КОД ALFA ROMEO |
| 16 | 20 | Часы, освещение салона, панель приборов, дверные замки |
| 17 | 7,5 | Указатели поворотов, управление компрессором, таймер вентилятора двигателя, управление люком в крыше |
| Курьер | ||
| I2 | Реле обогрева заднего дисплея | |
| I3 | Реле звукового сигнала | |
| I25 | Реле Ретронеббия | |
| I35 | Ключевое силовое реле | |
| I49 | Реле ближнего света | |
| I50 | Реле дальнего света | |
| I64 | Реле бокового освещения | |
| N14 | Прерывистая работа электронных дворников | |
* – Позиция для двигателей T.SPARK
** — Локализация для двигателя 1.9 JTD.
| Номер | ДЛЯ | описание |
| 1 | 10 | Компрессор кондиционера |
| 2 | 20 | Омыватели фар |
| 3 | 30 | Электрические стеклоподъемники и система блокировки дверей |
| 4 | 10 | Система подушек безопасности, приборная панель |
| 5 | 7,5 | Размораживание наружных зеркал заднего вида |
| 6 | 20 | Сигнализация |
| 7 | 7,5 | Система Alfa Romeo Code (двигатели T.SPARK) |
| Реле | ||
| a | Часы указателя поворота | |
| b | Реле управления нагревом жидкого топлива (только 1.9 JTO) | |
| c | Реле омывателя фар (опция для версий/рынков, где оно предусмотрено) | |
| d | Реле подъема пассажирского стекла | |
| e | Реле обогрева наружного зеркала заднего вида (опция для версий/рынков, где оно предусмотрено) | |
| f | Реле открытия задней двери (опция для версий/рынков, где оно предусмотрено) | |
ПРОЧИТАЙТЕ Alfa Romeo GTV (1995-2005) – блок предохранителей

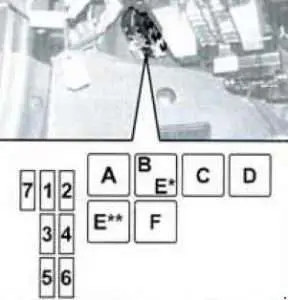

Блок предохранителей в моторном отсеке
Т.СПАРК
1.9 JTD
| Номер | ДЛЯ | описание |
| 1 | 30 | Все устройства управления ключами зажигания в MAR не работают. |
| 2 | 40 | Вентилятор радиатора двигателя |
| 3 | 60 | Почти все электрические системы и компоненты выходят из строя |
| 4 | 60 | Почти все электрические системы и компоненты выходят из строя |
| 5 | 60 | система АБС |
| 6 | 30 | Электронная система впрыска (только бензиновые двигатели) |
| 7 | 70 | Дополнительный обогреватель (версия 1.9 JTD) для версий/рынков, где это применимо |
| 8 | 60 | Сопротивление свечей накаливания и дизельный фильтр (версия 1.9 JTD) |
Дополнительные предохранители (Т.СПАРК)
| Номер | ДЛЯ | описание |
| 1 | 15 | Система впрыска |
| 2 | 15 | Система впрыска |
| Реле | ||
| a | Главное реле | |
| b | Топливный насос и сервисное реле | |
| c | Компрессор кондиционера (опция для версий/рынков, где он предусмотрен) | |
| d | Реле включения вентилятора радиатора 2 nd скорость | |
Дополнительные треки (1.9 JTD)
Для двигателя 1.9 JTD комплект предохранителей и реле размещен в специальном держателе под напольным покрытием со стороны пассажира в соответствии с блоком управления впрыском.
| Номер | ДЛЯ | описание |
| 1 | 7,5 | Кодовая система Альфа Ромео |
| 2 | 7,5 | Система впрыска |
| Реле | ||
| a | Реле топливного насоса | |
| b | Реле системы впрыска | |
| Номер | ДЛЯ | описание |
| 1 | 40 | Вентилятор радиатора двигателя |
| Реле | ||
| a | Реле активации вентилятора радиатора 2 Механизм (версия с обогревателем) | |
| b | Реле вентилятора 1 st скорость | |
| c | Реле включения вентилятора 2 st скорость | |
| d | Реле компрессора кондиционера | |
Для версий/рынков, на которых это применимо, для двигателя 1.9 JTD следующие реле расположены в соответствии с правой фарой:
— Дополнительный 1-уровневый релейный обогреватель салона
– Дополнительный 2-ступенчатый обогреватель салона с релейным управлением
– Отопитель с дополнительным предохранительным выключателем,
Кроме того, только в версии с кондиционером на канале вентилятора двигателя имеется переключатель второй скорости вентилятора.
