Abarth 500 (2008-2016) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 гг.
Блок предохранителей в приборной панели

описание | Номер | Ампер [A] |
Выброс правого ближнего света | F12 | 7.5 |
Питание блока управления левым ближним светом и регулировкой направления фар. | F13 | 7.5 |
Разветвленный выключатель в моторном отсеке | F31 | 5 |
Передние и задние потолочные светильники, плафоны багажника и дверей | F32 | 7.5 |
Диагностический разъем, автомагнитола, кондиционер, EOBD | F36 | 10 |
Выключатель стоп-сигналов, узел комбинации приборов | F37 | 5 |
Централизованное запирание дверей | F38 | 20 |
Насос омывателя лобового/заднего стекла | F43 | 15 |
Электрический стеклоподъемник со стороны водителя | F47 | 20 |
Электростеклоподъемник со стороны пассажира | F48 | 20 |
Переключатели подсветки, электрозеркала | F49 | 5 |
Узел подушки безопасности | F50 | 7.5 |
Радиопереключатель, схождение, климатическая установка, стоп-сигналы, сцепление | F51 | 7.5 |
Узел панели приборов | F53 | 5 |

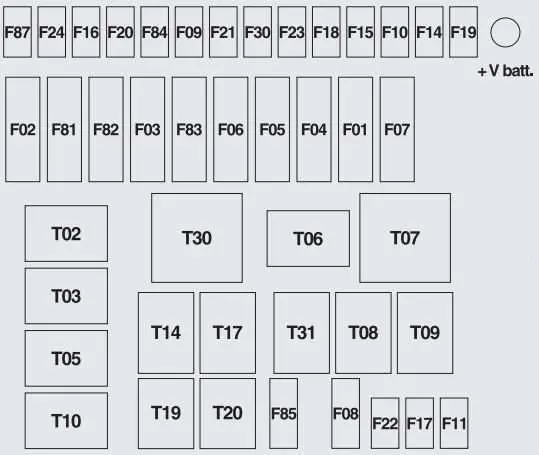

Блок предохранителей в моторном отсеке

описание | Номер | Ампер [A] |
Вентилятор системы кондиционирования | F08 | тридцать |
резерв | F09 | 15 |
Зуммеры | F10 | 15 |
Система управления двигателем (вторичные нагрузки) | F11 | 10 |
Fari | F14 | 15 |
Крышный мотор | F15 | 20 |
+15 Блок управления двигателем, катушка реле Т20 | F 16 | 7.5 |
Блок управления двигателем | F17 | 10 |
резерв | F18 | 7.5 |
Блок управления двигателем, катушка реле Т09 | F18 | 7.5 |
Компрессор кондиционера | F19 | 7.5 |
Обогрев заднего стекла, обогрев зеркал. | F20 | тридцать |
Помпа ди бензина | F21 | 15 |
Катушка зажигания | F22 | 15 |
Блок управления двигателем | F22 | 20 |
Тормозная система (блок управления, клапана) | F23 | 20 |
+15 Тормозная система, электротяга, датчик рыскания | F24 | 7.5 |
Противотуманные огни | F30 | 15 |
резерв | F84 | 10 |
Передняя розетка (с гнездом прикуривателя или без него) | F85 | 15 |
+15 для фонарей заднего хода, катушек реле Т02, Т05, Т14 и Т19. | F87 | 7.5 |
ЧИТАТЬ Abarth Punto 2012 (2012-2014) – блок предохранителей и реле
описание | Реле | Ампер [A] |
Fari | T02 | 20 |
Зуммеры | T03 | 20 |
Компрессор кондиционера | T05 | 20 |
Односкоростной вентилятор охлаждения двигателя — низкоскоростной вентилятор охлаждения двигателя. | T06 | тридцать |
Высокоскоростной вентилятор охлаждения двигателя | T07 | 50 |
Вентилятор системы кондиционирования | T08 | тридцать |
Система управления двигателем (главное реле) | T09 | тридцать |
резерв | T10 | 20 |
Противотуманные огни | T14 | 20 |
Помпа ди бензина | T17 | тридцать |
Удаление тумана | T19 | тридцать |
резерв | T20 | тридцать |
резерв | T30 | 50 |
Передняя розетка (с гнездом прикуривателя или без него) | T51 | тридцать |
