В устройство подвески автомобиля входят два важных элемента: амортизатор и пружина. Об амортизаторах и их разных модификациях рассказывается отдельно. Сейчас же сосредоточимся на пружинах: какая у них маркировка и классификация, а также как правильно выбрать производителя. Знание этой информации поможет автомобилисту не ошибиться, когда нужно купить новый комплект для своего авто.

Основные разновидности

Прежде чем приступим к рассмотрению разновидностей пружин для авто, коротко вспомним, зачем они нужны. Передвигаясь по неровностям, автомобиль должен сохранять мягкость. В противном случае поездка не будет отличаться от передвижения на повозке. Для обеспечения комфорта автопроизводители оснащают транспорт подвеской.

Маркировка пружин автомобиля по жесткости

На самом деле комфорт при использовании подвески – это дополнительный бонус. Первостепенное назначение пружин в авто – безопасность транспорта. Когда колесо на скорости наезжает на препятствие, например на кочку, амортизатор смягчает удар. Однако чтобы машина не теряла сцепление с дорожным покрытием, колесо нужно быстро вернуть на твердую поверхность.

Подробней о том, зачем машине пружины, рассказано в этом видео:

Для чего предназначены пружины авто?

Для этой цели и нужны пружины. Но если в транспортных средствах использовать только их, на скорости даже небольшая кочка заставит машину сильно раскачиваться, что также приведет к потере сцепления. По этой причине пружины в современных транспортных средствах используются совместно с амортизаторами.

Классификация всех пружин для машин следующая:

  1. Стандарт. Такой автомобильный элемент устанавливается заводом-изготовителем при сборке модели на конвейере. Эта разновидность соответствует техническим характеристикам, указанным в технической документации машины.
  2. Усиленный вариант. Такие пружины более жесткие, чем заводский аналог. Этот тип отлично подойдет для транспорта, эксплуатируемого в сельской местности, так как пружины в этом случае будут испытывать больше нагрузки. Так же такими модификациями оснащаются машины, которые часто перевозят грузы и буксируют прицеп.
  3. Повышающая пружина. Помимо увеличенного дорожного просвета такие пружины повышают грузоподъемность автомобиля.
  4. Понижающие пружины. Обычно такой вид используют любители спортивной езды. У заниженного автомобиля центр тяжести находится ближе к дороге, благодаря чему увеличивается аэродинамика.

Несмотря на то, что каждая модификация имеет свое различие, все они изготавливаются по особенной технологии.

Особенности изготовления

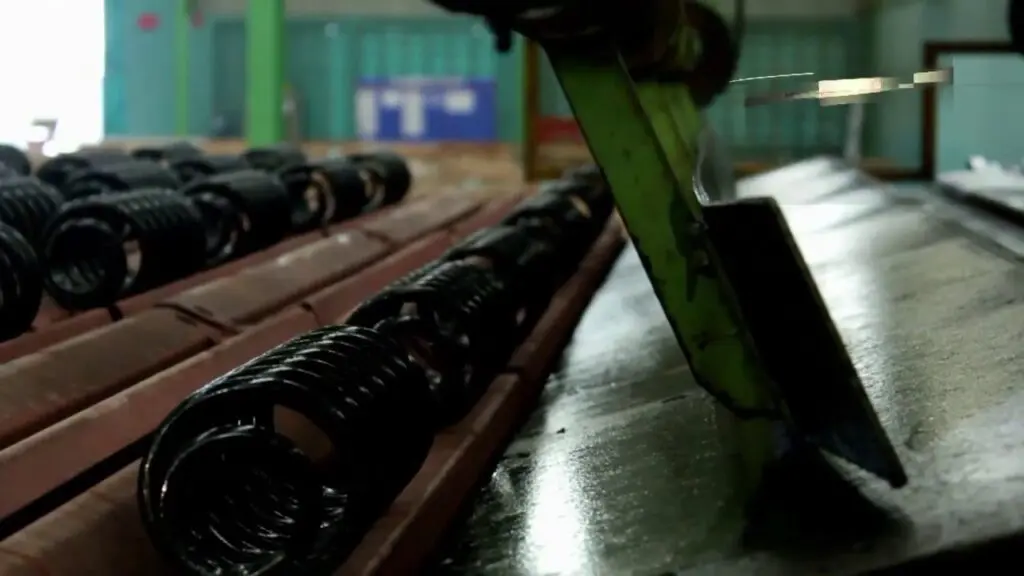

Большинство деталей для машин изготавливаются по конкретной технологии, благодаря чему они соответствуют стандартам. Однако в случае с производством пружин есть небольшая тонкость. Процесс изготовления детали может сопровождаться операциями, которые часто сложно контролировать.

Маркировка пружин автомобиля по жесткости

По этой причине компании, занимающиеся массовым изготовлением автопружин, не могут создавать идентичные детали. После выхода с конвейера каждая запчасть из этой категории проверяется на жесткость. Проведя сравнение с эталоном, специалисты наносят на изделия особенные метки. Маркировка позволяет классифицировать каждое изделие по группам, которые упомянуты немного выше.

Зачем требуется маркировка цветом

Поставленная на изделии метка поможет автомобилисту подобрать модификацию, соответствующую его запросам. Если на автомобиль установить пружины разной жесткости, кузов не будет располагаться параллельно дороге. Помимо неэстетического вида это чревато нестабильностью во время езды – одна часть автомобиля будет амортизировать в режиме, отличном от другой стороны транспорта.

То же касается высоты изделий. В этом случае, конечно, часто сравнивают размер деталей. Чтобы ускорить процесс сортировки продукции, производители наносят на все изделия цветовой знак, который соответствует конкретным техническим характеристикам.

Отличия пружин в зависимости от их маркировки

Если обозначение краской указывает на жесткость детали, и этот параметр может изменяться в зависимости от того, какое сырье использует производитель, то диаметр витков должен в точности соответствовать требованиям автопроизводителя. Все остальное остается на усмотрение компании, выполняющей заказ на производство данной продукции.

Маркировка пружин автомобиля по жесткости

На фабрике могут:

  • Использовать заготовки разного диаметра. Также автопроизводители разрешают создавать пружины с меняющимся диаметром в допустимых пределах. Например, начальные витки могут быть тоньше, чем основные.
  • Менять высоту пружин, а также создавать идентичные по размерам детали, но имеющие другой параметр жесткости.
  • Изменять количество витков и расстояние между ними, при этом учитывая наружный диаметр, который требует автопроизводитель. Независимо от межвиткового расстояния элемент может быть как мягкий, так и жесткий.

Определить соответствие готовой продукции производителю помогает простая процедура. Пружину сжимают с конкретной силой и делают замер высоты в таком состоянии. Если изделие не вписывается в рамки, установленные изготовителем автомобилей, деталь признается бракованной.

На основании такого контроля пригодная продукция также делится на два класса – А и В. Первый класс – изделия, длина которых в сжатом с определенной силой максимальная (в рамках данных автопроизводителя конкретных авто). Второй класс соответствуют нижнему пределу того же параметра.

Маркировка пружин автомобиля по жесткости

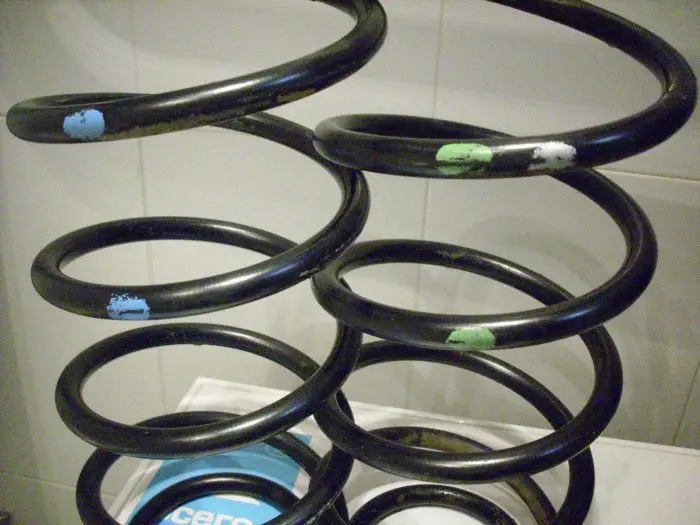

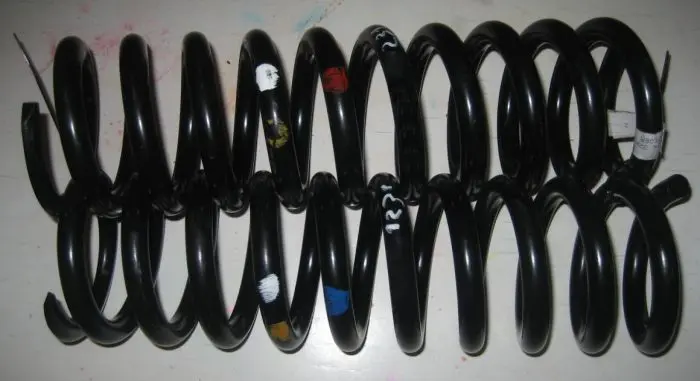

Все изделия, попавшие в конкретный класс, получают свое обозначение. Для этого используется краска. Для моделей семейства ВАЗ цветной маркер класса А будет представлен желтым, оранжевым, белым и коричневым цветом.

Однако та же классика может оснащаться и пружинами, вошедшими во вторую категорию. В этом случае их будут различать по зеленому, черному, голубому и синему цвету.

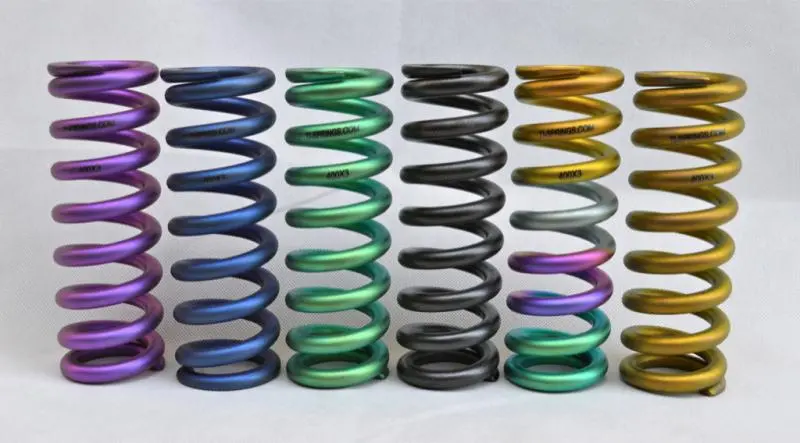

Классификация пружин подвески по цвету

Чтобы правильно подобрать пружину для своего авто, автомобилист должен обратить внимание не только на маркировку в виде цветных полосок, нанесенных на внешнюю сторону витков. Немаловажным фактором также является цвет самой пружины.

Некоторые думают, что окрас этих деталей выполняет лишь защитную функцию (краска действительно наносится для предотвращения образования коррозии металла). На самом деле в первую очередь это делается для того, чтобы ни автомобилист, ни продавец автозапчастей не совершили ошибку в выборе детали.

Так, цвет тела пружины указывает на модель машины, а также на место установки – задний или передний элемент. Обычно передняя пружина для машин семейства ВАЗ окрашена в черный цвет, а на витках используется соответствующая маркировка, которая будет означать степень жесткости.

Маркировка пружин автомобиля по жесткости

Встречаются также модификации голубого цвета с переменным межвитковым расстоянием. На классику такие детали можно поставить на переднюю часть подвески.

Вот небольшая таблица того, каким цветом будет обозначаться конкретная пружина для некоторых моделей ВАЗ. Класс А, указанный в таблице – жесткая характеристика, а класс В – мягкая. Первая часть – маркировка жесткости передних элементов:

Модель автомобиля:Расцветка тела пружиныМаркировка «А» класса:Маркировка «В» класса:
2101чернаязеленаяжелтая
2101 с переменным шагомСиняя с металлическим оттенкомзеленаяжелтая
2108чернаязеленаяжелтая
2110чернаязеленаяжелтая
2108 с переменным шагомСиняя с металлическим оттенкомзеленаяжелтая
2121чернаяне маркируетсябелая
1111чернаязеленаябелая
2112чернаяне маркируетсябелая
2123чернаяне маркируетсябелая

Во второй части представлена маркировка жесткости задних пружин:

Модель автомобиля:Витки пружины:Маркеры «А» класса:Маркеры «В» класса:
2101белыезеленыежелтые
2101 с переменным шагомГолубые с металлическим оттенкомзеленыежелтые
2102белыесиниекрасные
2102 с переменным шагомГолубые с металлическим оттенкомзеленыежелтые
2108белыезеленыежелтые
2108 с переменным шагомГолубые с металлическим оттенкомзеленыежелтые
21099белыесиниекрасные
2121белыечерныене маркируются
2121 с переменным шагомГолубые с металлическим оттенкомзеленыежелтые
2110белыечерныене маркируются
2110 с переменным шагомГолубые с металлическим оттенкомзеленыежелтые
2123белыечерныене маркируются
2111белыеголубыеоранжевые
1111белыезеленыене маркируются

Как использовать пружины соответственно их классу

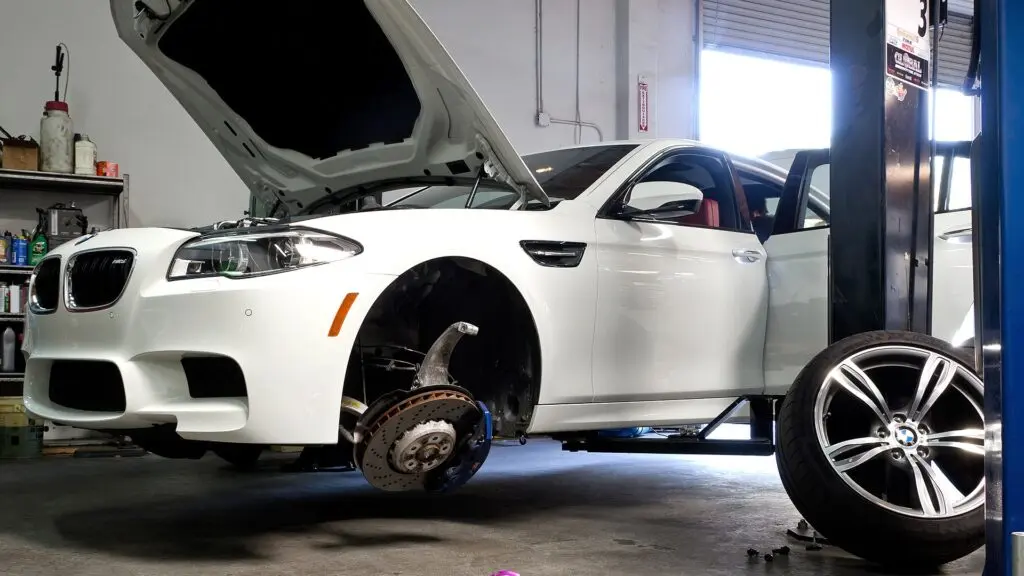

Подвеска автомобиля должна оснащаться пружинами, входящими в один класс по жесткости. На многие детали наносится желтый или зеленый маркеры. В первом случае это будет мягкий элемент, а во втором – стандартный или более жесткий для сложных условий эксплуатации.

Автомобилист совершенно свободно может выбрать, как мягкие, так и жесткие пружины. Главное при этом – не устанавливать разные по классу пружины на левую и правую части авто. Это повлияет на крен транспортного средства при поворотах, что может привести к аварии или снизить управляемость и устойчивость транспортного средства.

В идеале лучше, чтобы и передние пружины с задними не отличались по классу. Как исключение допускается монтаж более мягких на заднюю часть авто, а более жестких – на переднюю. Наоборот – запрещено, так как моторный отсек машины тяжелый, и не допускается раскачивание передней части транспорта. Особенно это чревато в случае с переднеприводными моделями.

Маркировка пружин автомобиля по жесткости

Если автомобилист установит разные пружины по бокам, помимо уже упомянутых характеристик управляемости, вес транспорта не будет равномерно распределяться на все стороны. В этом случае подвеска и ходовая часть будет испытывать дополнительные нагрузки. Это ускорит износ некоторых деталей.

Класс «А» и «В» – существенные отличия

Многим автомобилистам расшифровка жесткости по цвету идентична классификации по классам. Если коротко, то А-класс это более жесткий вариант независимо от расцветки витков пружины, а В-класс – более мягкий в той же расцветке. Цвет витков помогает не перепутать пружины основной группы. Они всегда должны быть одинакового цвета. А вот небольшие цветовые полосы указывают на подгруппу, или класс жесткости – А или В в конкретной группе.

Когда выбираются новые пружины, обращать внимание следует на нанесенное обозначение. Существенных отличий между классами нет. Основное заключается в том, что для сжатия пружины типа А на определенную высоту потребуется на 25 килограмм больше, чем аналога типа В. Если на пружине нет маркера, такую деталь лучше не покупать. Исключением являются детали, которые не маркируются (они указаны в таблице).

Маркировка пружин автомобиля по жесткости

Помимо безопасности автомобиль, оснащенный качественными пружинами, станет более комфортным. На таком транспортном средстве мягче ехать, что положительно сказывается на самочувствии водителя при длительных поездках.

Свойства пружин подвески

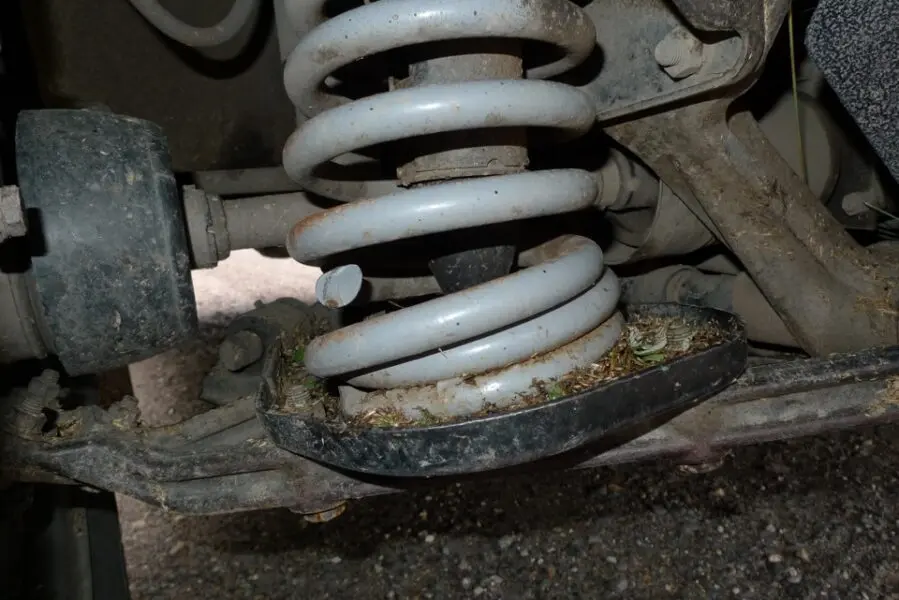

Для автомобильных пружин существует такое понятие, как усталость, и они проседают. Это означает, что расстояние между витками со временем становится меньшим. Из-за этого часть машины начинает проседать. В таких случаях деталь нужно заменить.

Если не провести замену пружин, это может иметь такие последствия:

  • При проседании задней части сокращается грузоподъемность транспорта, а на больших кочках мягкая подвеска не защитит от удара, например, глушителем о землю;
  • На тех же кочках колеса станут тереться о защиту колесной арки;
  • Быстрее будет изнашиваться амортизатор, а при сильном проседании деталь может пробить, так как поршень будет часто сталкиваться с основанием гильзы с маслом;
  • Выход из строя амортизатора также отрицательно скажется на элементах кузова – чаще всего в этом случае страдает крепление;
  • В старых пружинах может сломаться виток, из-за чего машина потеряет управляемость.

В зависимости от условий эксплуатации авто пружины отхаживают от пяти до десяти лет, но при постоянной езде по ухабам эти детали могут потребовать замены еще раньше. Бывают случаи, когда такие элементы не отхаживали и трех лет.

Маркировка пружин автомобиля по жесткости

Помимо естественных нагрузок на сжатие, во время передвижения по дороге из-под колеса могут вылетать камушки. Ударяясь о пружину, они могут образовывать сколы краски. Открытый металл будет подвержен окислительной реакции, что также снизит ресурс детали.

Раньше на автомобилях в качестве демпферов использовались торсионы. Благодаря использованию пружин транспортные средства стали более комфортными, а их управляемость повысилась.

Чтобы правильно подобрать пружины для авто, нужно обратить внимание на следующие факторы:

  1. Чем толще прут, из которого изготовлена пружина, тем жестче будет изделие;
  2. Параметр жесткости также зависит от количества витков – чем их больше, тем мягче подвеска;
  3. Не каждая форма пружины подойдет для конкретного автомобиля. Несоответствие параметрам, указанных изготовителем транспорта, может привести к дискомфорту (например, во время езды большая пружина будет тереться о подкрылок), а иногда даже ухудшать управляемость.
Маркировка пружин автомобиля по жесткости

Не стоит покупать самые жесткие пружины. Они улучшают отклик на поворот руля, однако снижают сцепление с дорогой. С другой стороны для проселочных дорог более мягкие аналоги будут создавать массу неудобств. По этим причинам в первую очередь нужно отталкиваться от того, по каким дорогам чаще ездит машина.

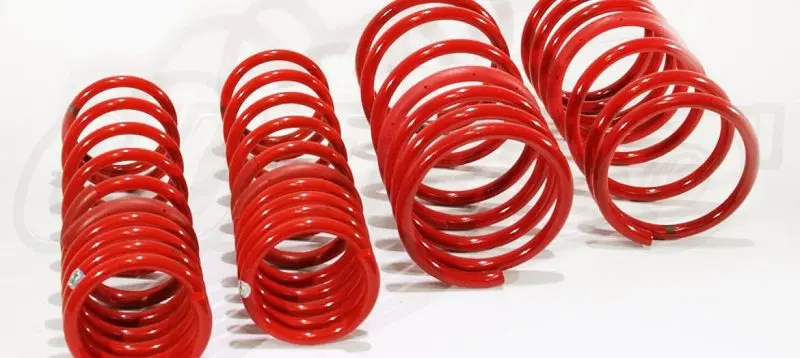

Соответствие маркировки пружин модели

Рассмотрим, какие пружины нужно использовать в конкретных моделях автопроизводителя ВАЗ:

  • Пружины 2101 предназначены только для «копейки»;
  • Более жесткая модификация имеет маркировку 21012. Они изготавливаются из более толстых прутьев, что делает изделия усиленными по сравнению с предыдущим аналогом. Их устанавливают на классику, в которой нужна более энергоемкая подвеска;
  • Пружины с символами 2102 предназначены для универсалов модели 2102 и 21014. По сравнению с предыдущими модификациями эти детали на два сантиметра длиннее. Их можно ставить на седан, но только в том случае, если машина эксплуатируется в сельской местности. Такие пружины немного увеличивают клиренс машины. Однако их нельзя устанавливать, чтобы автомобиль смог перевозить более тяжелые грузы, чем предусмотрено производителем. В противном случае совсем скоро придется ремонтировать кузов.
  • Обозначение 2108 получают детали, предназначенные для переднеприводных авто ВАЗ. Исключением является «Ока» и модели с мотором на 16 клапанов. Стоит учесть, что эти же пружины предназначены и для 21099. На эту модель не существует отдельных пружин, поэтому предложение продавца приобрести «оригиналы» для 99-й это не что иное, как попытка продать стандартные детали по большей стоимости.
  • Элементы европейских производителей с маркировкой 2110 предназначены для моделей, начиная с 21102, и заканчивая 21104, а также для ВАЗ-2112 и 2114. Европейский вариант делает машину на 2 сантиметра ниже, но делает ее более управляемой на больших скоростях. Не стоит использовать такие детали на транспорте, часто передвигающемся по грунтовым дорогам и пересеченной местности.
  • Модификации 2111 предназначены для задних подвесок моделей с идентичной маркировкой, а также ВАЗ-2113.
  • Пружины из категории 2112 предназначены для передней части подвески таких моделей: 21113, 21103 и 2112.
  • Полноприводные автомобили семейства ВАЗ оснащаются пружинами 2121.

Выбор в зависимости от производителя

Подбирая новые пружины взамен отработавших свой ресурс, многие автомобилисты чаще останавливают свой выбор на оригинальных запчастях. Однако аналогичную продукцию можно найти и в ассортименте других производителей, которые имеют хороший отзыв тех, кто уже пользовался подобным товаром.

Маркировка пружин автомобиля по жесткости

Вот небольшой список самых известных производителей качественных пружин:

  • «Сириус» – отечественная компания, в ассортименте которой имеется большой выбор товара для разных моделей авто. Весь реализуемый товар соответствует чертежам, предоставленным заказчиком.

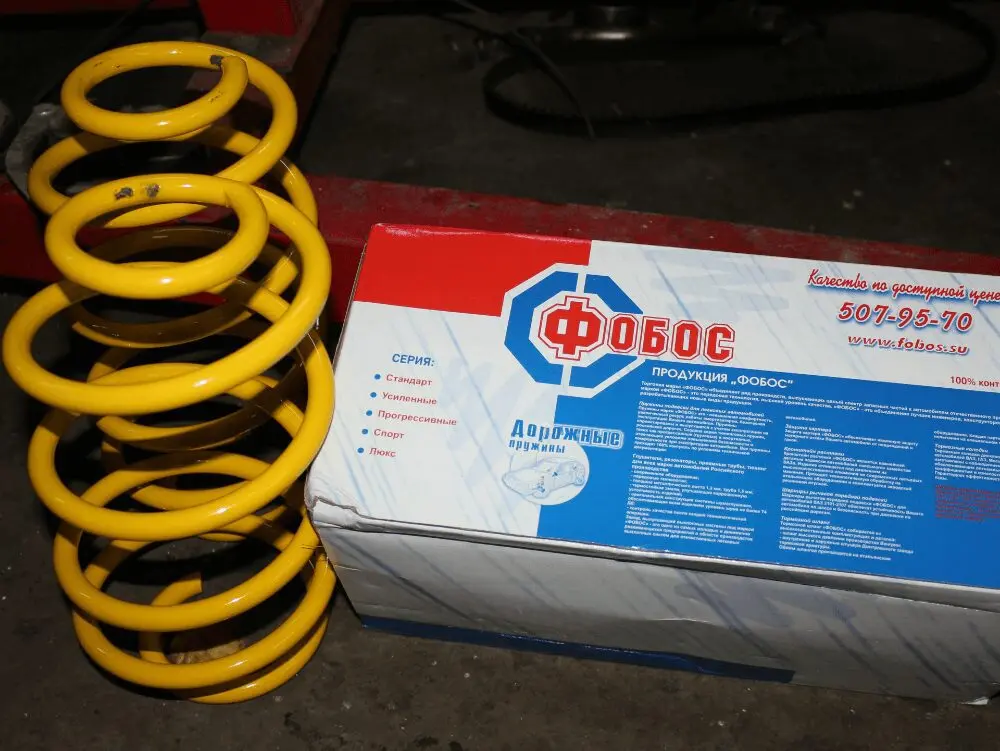

  • «Фобос» – еще один известный производитель, который предлагает большой выбор не только стандартных пружин, но и люфт-комплексов, позволяющих изменять клиренс автомобиля в зависимости от необходимости. Правда, отзывы многих пользователей не в пользу производителя. Причина тому – небольшой ресурс изделий, независимо от жесткости пружин.Маркировка пружин автомобиля по жесткости
  • «Технорессор» – фирма предлагает бюджетную продукцию. Со временем эти пружины теряют свою жесткость, но не проседают. В основном бренд изготавливает стандартные элементы для подвесок.
  • Список европейских производителей открывает компания Koni. Голландский производитель выпускает качественные элементы для подвесок любого транспорта, независимо от того, это японский или отечественный автомобиль. Особенность этой продукции заключается в том, что многие детали имеют ручную регулировку жесткости. Водитель сам может установить нужный клиренс, переместив барашек в соответствующее положение на стойке.Маркировка пружин автомобиля по жесткости

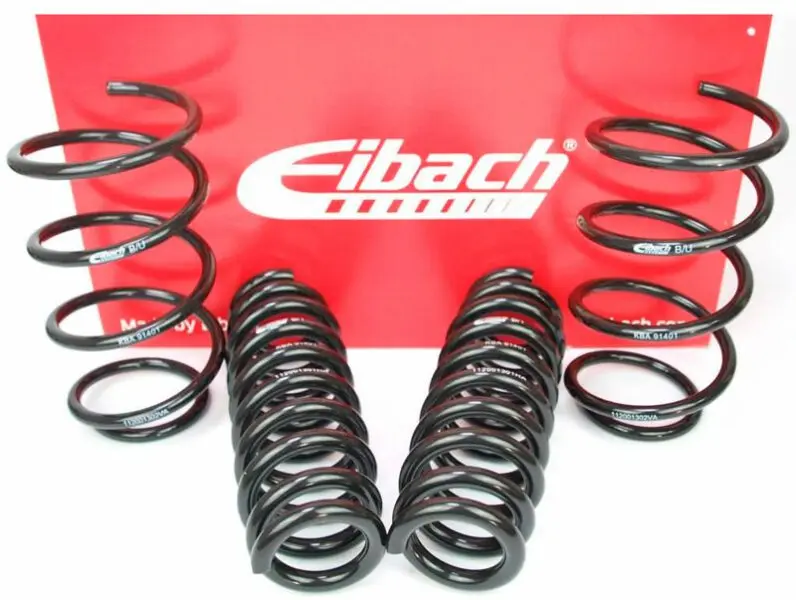

  • Еще один европейский производитель – немецкая компания Eibach, в ассортименте продукции которой большое разнообразие всевозможных деталей для подвесок и ходовой части автомобилей. Стоит учесть, что продукция этой компании очень дорогая, но качество изделий компенсирует растраты. Пружины крайне редко лопаются, длительное время не теряют жесткость, а также не проседают.Маркировка пружин автомобиля по жесткости
  • Компания SS20 была создана в 1993-м году, и на сегодняшний день она предоставляет большой выбор запчастей подвески на любой отечественный транспорт, а также на многие иномарки. Как заявляет производитель, жесткость каждой пружины проверяется на специальном стенде, на основании чего изделию подбирается пара. Благодаря этому приобретенный комплект будет состоять из одинаковых пружин. Помимо модели конкретного класса автовладелец может выбрать изделие, отличающееся технологией изготовления.

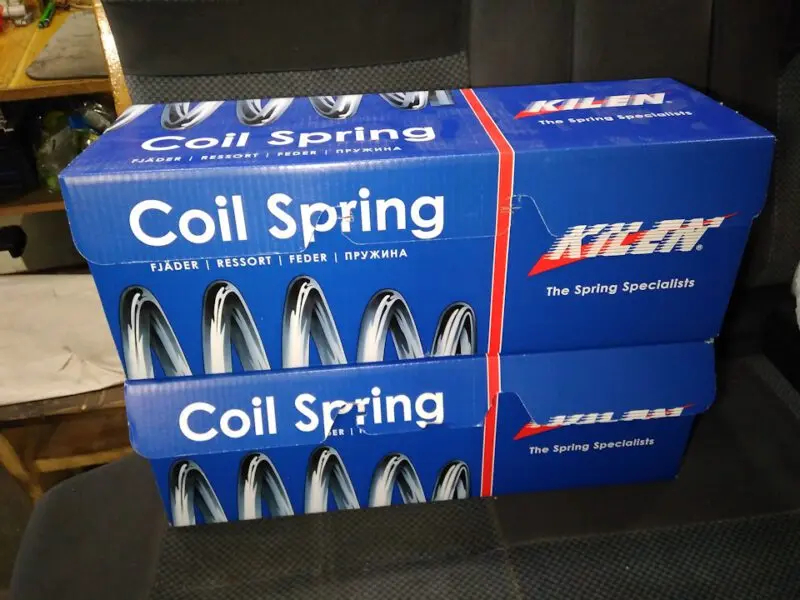

  • Kilen – отличная замена стандартным ВАЗовским пружинам. По утверждениям производителя оригинальная запчасть отходит в два раза меньше, чем предлагаемая ими продукция.Маркировка пружин автомобиля по жесткости
  • Пружины компании «Асоми» обладают отличной устойчивостью к большим нагрузкам. Для этого используются особенные сплавы металлов, которые после определенной обработки не лопаются, а также не проседают с годами. Чтобы продлить рабочий ресурс изделий, производитель покрывает пружины специальным материалом, в состав которого входит эпоксидная смола.

В дополнение к сказанному предлагаем небольшое видео о том, как определить, что пружины нужно заменить:

Когда нужно менять пружины.

Вопросы и ответы:

Как узнать жесткость автомобильной пружины? Это зависит от типа маркировки. На витках пружины наносятся точки, выемки, пятна или полоски. Их количество указывает на жесткость изделия.

Что обозначают цветные метки на пружинах? Это такая же маркировка жесткости пружины. Цветовая метка более надежная, простая и информативная по сравнению с другими типами маркировки.

Какие пружины выбрать? Жесткость влияет на комфорт в машине и способность перевозить грузы. Длина влияет на клиренс машины. Практичней покупать оригинальные пружины – они разработаны под конкретную модель.
