Датчик температуры окружающей среды на ВАЗ 2115

Как проверить датчик температуры наружного воздуха на LADA

Во всех современных автомобилях LADA в зависимости от комплектации может быть установлен датчик наружной температуры воздуха, который передает показания на панель приборов. Если комбинация приборов показывает неправильную температуру за бортом, то этот датчик может быть неисправен. Перед заменой проверьте его мультиметром.

Где находится датчик температуры воздуха:

  • на Лада Гранта/Калина/Приора на нижнюю поперечину кузова;
  • на Lada Vesta/XRAY в левом нижнем углу дефлектора радиатора охлаждения двигателя.

Для его снятия в некоторых случаях может потребоваться снять передний бампер и защиту двигателя.

Как проверить датчик температуры окружающей среды? Самый простой способ — поменять датчик на исправный. Если у вас есть омметр, вы можете измерить сопротивление на его выводах и сравнить его с данными в таблице:

Температура, °ССопротивление, Ом
-40100922,67±2,96
-тридцать53046,93±2,49
-двадцать29092,08±2,13
-1016567,33±1,68
09773,24±1,21
+105953,85±1,73
+203737,33±2,11
+302411,98±2,39
+401594,92±2,65

В автомобиле Лада Веста для проверки датчика предлагается собрать электрическую цепь:

Затем подать на датчик напряжение U=3,2 В ±1% через постоянный резистор R=4420 Ом ±1%, что имитирует комбинацию приборов. Определить сопротивление датчика по напряжению Ux.

Данные для консультации в таблице:

Температура, °СНапряжение Ux, ВСопротивление, Ом
3,0657±0,0347100922,67±2983,4
2,7779±0,036029092±620,62
02,2035±0,03109773±118,4
+101,8366±0,03275953±102,76
+201,4661±0,03233737±78,97
+301,1297±0,02952411±57,6
+400,8485±0,02571594±42,29
+450,7307±0,02361307±36,4

Рекомендации производителя: Проверить датчик, погрузив датчик в емкость с силиконовой жидкостью определенной температуры, через 3 минуты выдержки измерить напряжение Ux.

Примечание: Летом, в пробках, показания температуры наружного воздуха могут быть завышены, т.к датчик не обжигается воздухом, а нагревается горячим асфальтом и двигателем.

Если приборка не показывает комнатную температуру, а датчик работает, то это обрыв проводки или плохой контакт.

Замена датчика температуры окружающей среды на ваз 2115

Надоело ездить в сорокаградусный мороз, пока листва еще зеленая. Решил посмотреть в чем проблема. В интернете написано, что нужно проверить контакты датчика температуры. И вот, глядя где он, открыв капот датчика, я его не нашел, печаль(. Купил…

Датчик температуры окружающей среды на ВАЗ 2115

Ура, начинай!

Датчик температуры окружающей среды на ВАЗ 2115

Обшивку снял, радиатор кстати новый.

Датчик температуры окружающей среды на ВАЗ 2115

На месте датчика нет ничего, кроме двух проводов, натянутых на гофре. Один на противотуманки (контакты на фото). И пульсация на датчике. Хорошо, что у них были кабели.

Датчик температуры окружающей среды на ВАЗ 2115

Провода порваны, порезаны, зачищены.

Датчик температуры окружающей среды на ВАЗ 2115

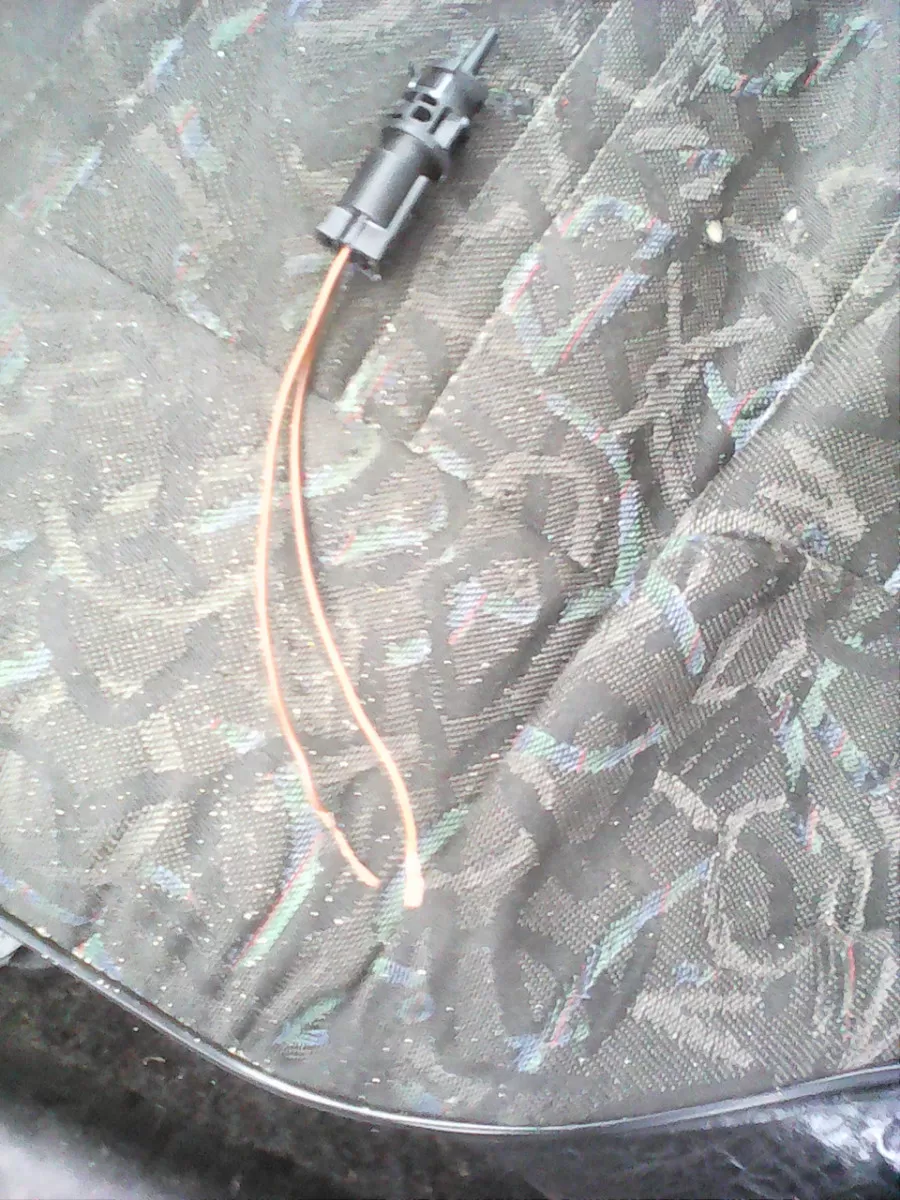

Купил датчик вместе с контактом, обрезал провода, зачистил…

Датчик температуры окружающей среды на ВАЗ 2115

Монтаж — витые провода.

Датчик температуры окружающей среды на ВАЗ 2115

Проверка работы датчика, 10 градусов. Все работает.

Датчик температуры окружающей среды на ВАЗ 2115

Затянул скрутку, заизолировал провода.

Датчик температуры окружающей среды на ВАЗ 2115

Снял на гофру, закрепил датчик. Позже уберу провода в гофру.

Датчик температуры окружающей среды на ВАЗ 2115

И последняя проверка. 14°С все работает. Осталось убрать провода.

Датчик температуры окружающей среды на ВАЗ 2115

Установил накладку.

Датчик температуры окружающей среды на ВАЗ 2115

Труд.

Датчик температуры окружающей среды на ВАЗ 2115

Хорошо. Ехать теперь приятнее, пока листва не опала, когда панель на 14 градусах.

Цена вопроса: 230 рублей датчик + 40 рублей контактный провод.
