Dacia Duster (2009-2021) – блок предохранителей и реле

Применяется к новым автомобилям в годах:

2009  2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.

Расположение коробок предохранителей и реле:

1. Слева в конце приборной панели.
2. В моторном отсеке, сразу за аккумулятором.

Тип 1

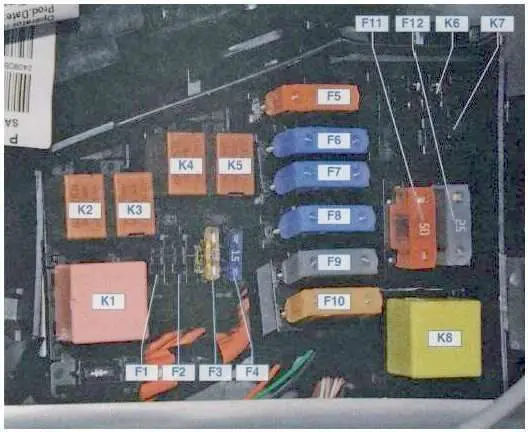

Вано моторе

описание

F1	Не используется
F2	Не используется
F3 (25)	Цепи: бензонасос и катушки зажигания; Главное реле системы управления двигателем К5
F4 (15)	Цепь электромагнитной муфты компрессора кондиционера
F5 (40)	Цепи питания: Реле низкой скорости вентилятора системы охлаждения
F6 (60)	Цепи, защищенные предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60)	Цепи защищены предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60)	Цепи закреплены предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне.
F9 (25)	Цепи под напряжением в положениях ключа зажигания S и A
F10 (80)	Цепи питания реле включения электрического отопителя салона
Ф11 (50) и Ф12 (25)	Цепи блока управления АБС

Обозначение реле

• K1 — Реле вентилятора быстрого охлаждения
• К2 — Реле климат-контроля
• KZ — Реле низкой скорости вентилятора системы охлаждения
• К4 — Реле топливного насоса и катушек зажигания
• К5 — Реле главной системы управления двигателем
• К6 – Не используется
• К7 — Реле противотуманных фар. Если нет, то ПТФ не установлены.
• К8 — Реле вентилятора отопителя

Другие версии этого блока.

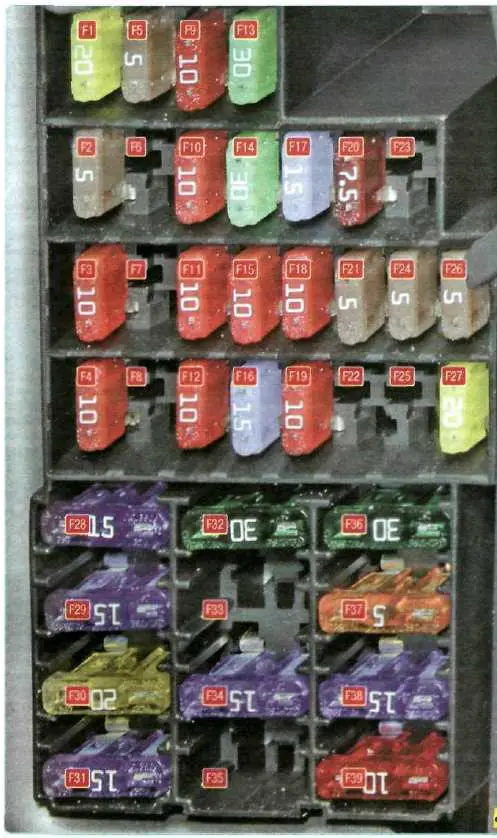

Пассажирский салон

Он расположен в торце приборной панели со стороны водителя за крышкой.

ПРОЧИТАЙТЕ  Dacia Logan MCV — блок предохранителей

описание

F1 (20)	Цепи: дворник; Реле обмотки обогрева стекла задней двери
F2 (5)	Цепи: питание панели приборов; обмотки реле топливного насоса К4 и катушки зажигания; при питании ЭБУ системы управления двигателем от замка зажигания;
F3 (10)	Цепи стоп-сигналов
F4 (10)	Цепи: поворотники; разъем диагностики системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационный блок
F5 (5)	Цепь управления электромагнитной муфтой задней передачи
F6	резерв
F7	резерв
F8	резерв
F9 (10)	Цепь левой фары ближнего света
F10 (10)	Цепь правой фары ближнего света
F11 (10)	Цепи: дальнего света левой фары; индикатор дальнего света на панели приборов
F12 (10)	Цепь лампы дальнего света блока правой фары
F13 (30)	Цепи электропитания стекол задних дверей
F14 (30)	Цепи на электростеклоподъемники входных дверей
F15 (10)	Цепь блока управления АБС
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Звуковые схемы
F18 (10)	Цепи: лампочки левой фары; Боковые лампы левого заднего фонаря
F19 (10)	Цепи: лампочки правой фары; габаритные огни правого заднего фонаря; тарелочные светильники; лампы бардачка; подсветка панели приборов и органов управления на приборной панели, консоли и обшивке тоннеля пола
F20 (7.5)	Цепь задних противотуманных фонарей
F21 (5)	Цепи нагревательных элементов наружных зеркал заднего вида
F22	резерв
F23	резерв
F24 (5)	Цепь управления гидроусилителем руля
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: датчики парковки; лампочки заднего хода; омыватель лобового и заднего стекол
F28 (15)	Цепи: потолочные светильники для внутреннего освещения; лампа багажника; освещение основного блока
F29 (15)	Цепи: прерывистая работа дворников; переключатель указателей поворота; переключатель сигнализации; управление центральным замком; зуммер; диагностический разъем системы управления двигателем,
F30 (20)	Цепи с центральным замком
F31 (15)	Цепь противотуманных фар
F32 (30)	Цепь питания реле обогрева стекла багажника
F33	резерв
F34 (15)	Схема электромагнитной муфты задней передачи
F35	резерв
F36 (30)	Цепь питания реле К8 вентилятора отопителя
F37 (5)	Цепи электропривода наружных зеркал заднего вида
F38 (15)	Прикуриватель Renault Duster ; включите основное устройство для воспроизведения звука с помощью выключателя питания;
F39 (10)	Реле двигателя отопления, кондиционирования и вентиляции

ЧИТАТЬ  Dacia Logan L8 (2014-2021) – блок предохранителей и реле

Отдельно под сигнализацией, вдоль балки приборной панели, может располагаться реле дополнительного обогрева салона (1067 – 1068), а под приборной панелью – реле обогрева заднего стекла (235).

Цифровой 2

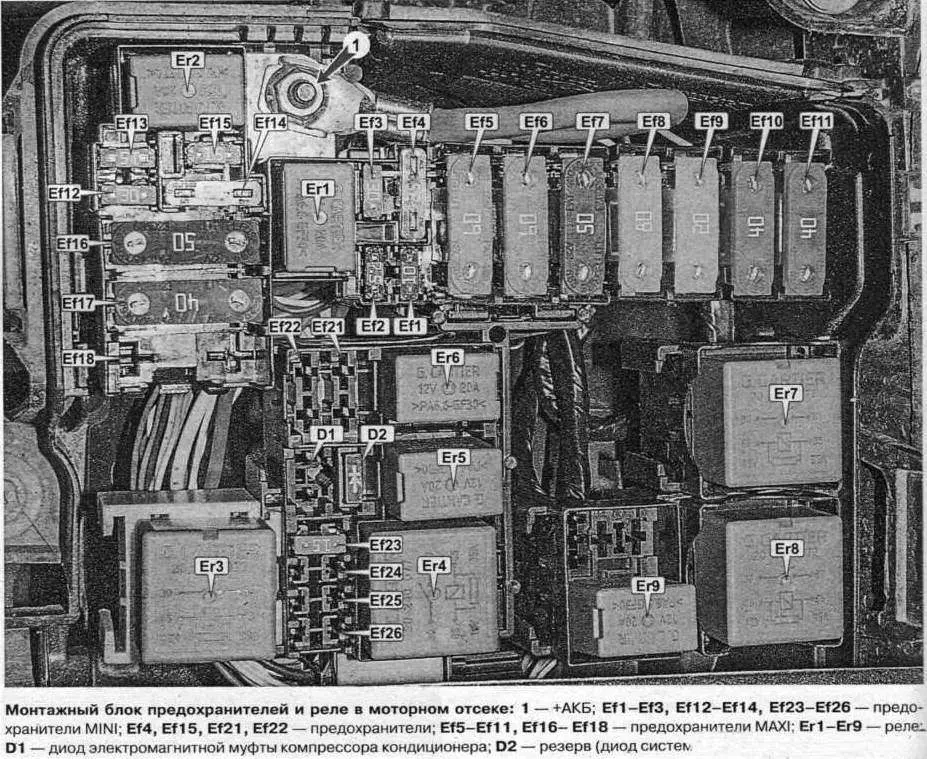

Вано моторе

описание

Ef1	10А Противотуманные фары
Ef2	Электрический блок управления 7,5А
Ef3	30А Обогрев заднего стекла, подогрев наружных зеркал
Ef4	25А Блок управления системой стабилизации
Ef5	Цепи предохранителей 60А P11, P24-P27, P34, P39, P41
Ef6	60А Замок зажигания (блокировка), цепи предохранителей Р28. П31, П38, П43, П46, П47
Ef7	50А блок стабилизации
Ef8	Розетка багажника 80А
Ef9	Резерв 20А
Ef10	40А Обогрев лобового стекла 1
Ef11	40А Обогрев лобового стекла 2
Ef12	Стартер 30А
Ef13	15А резерв
Ef14	25А Электронная система управления двигателем
Ef15	Реле 15А муфты компрессора кондиционера, муфта компрессора кондиционера
Эф 16	Электрический вентилятор охлаждения 50А
Ef17	40А Блок управления автоматической коробкой передач
Ef18	Насос электроусилителя руля 80А
Ef19	резерв
Ef20	резерв
Ef21	Датчики концентрации кислорода 15А, клапан продувки адсорбера, датчик положения распредвала, клапан фазовращателя
Ef22	Электронный блок управления двигателем (ЭБУ), блок управления электровентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос
Ef23	Помпа ди бензина

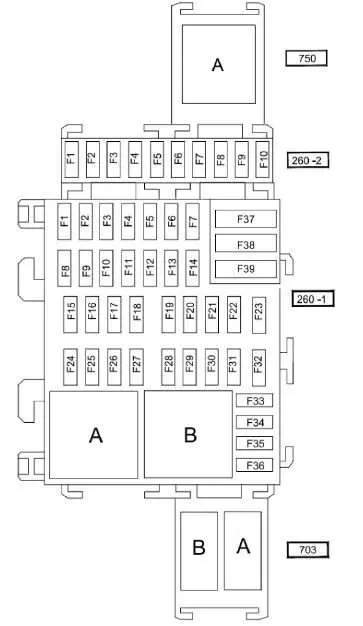

Пассажирский салон

Распиновка предохранителя для 260-2

1. резерв
2. 25А — Блок управления электросистемы, блок левой фары, блок правой фары
3. 5A — Полноприводная (4WD) трансмиссия
4. Резерв/15А Дополнительный блок управления электрооборудованием
5. 15A  Разъем для подключения дополнительного оборудования сзади (  выход  )
6. 5А — Блок управления электрическим устройством
7. резерв
8. 7.5А – нет данных
9. резерв
10. резерв
11. Реле А — Замок заднего стекла

Распиновка 260-1 (материнская плата)

1. 30А — Входная дверь с электростеклоподъемником
2. 10А — Дальний свет левой фары
3. 10А — Дальний свет правой фары
4. 10А — Ближний свет левой фары
5. 10А — Правая фара ближнего света.
6. 5А — Задние фонари
7. 5А — Передние габаритные огни
8. 30А — Электрический стеклоподъемник задней двери
9. 7,5А – Ретронеббия
10. 15А — Звуковой сигнал
11. 20А — Автоматический замок двери
12. 5А — Системы ABS — ESC, выключатель стоп-сигнала
13. 10А — Освещение потолка, освещение багажника, освещение бардачка.
14. Не используется
15. 15А — Стеклоочиститель
16. 15А — Мультимедийная система
17. 7,5 А – люминесцентные лампы
18. 7,5А – остановка Люче
19. 5А — Система впрыска, панель приборов, электронный блок управления коробкой передач в салоне
20. 5А — Подушка безопасности
21. 7.5А – передача 4WD, задний ход
22. 5А — Усилитель руля
23. 5А — Круиз-контроль/ограничитель скорости, реле заднего стекла, сигнализация о непристегнутом ремне безопасности, система контроля парковки, реле дополнительного обогрева салона
24. 15А — ЦЭКБС (электронный блок управления салона)
25. 5А — ЦЭКБС (электронный блок управления салона)
26. 15А — Указатели поворотов
27. 20А — Подрулевые переключатели
28. 15А — Звуковой сигнал
29. 25А — Подрулевые переключатели
30. Не используется
31. 5А — Панель приборов
32. 7,5А — Радиоприемник, панель управления кондиционером кабины, вентиляцией салона, задний разъем для подключения электрооборудования
33. 20А — Прикуриватель
34. 15А — Диагностический разъем и разъем аудиосистемы
35. 5А — Зеркало заднего вида с подогревом
36. 5А — Наружные зеркала с электроприводом
37. 30А — Электронный блок управления салона, запуск
38. 30А — Стеклоочиститель
39. 40А — Вентиляция салона
40. Реле А – электровентилятор кондиционера
41. Реле B — обогрев зеркал

ПРОЧИТАЙТЕ Dacia Dokker/Lodgy (2012-2022) – блок предохранителей и реле

Реле 703: Б – Резерв, А – Дополнительная розетка в багажнике.
